Niskokosztowy pojedynczy i wielokrotny inclinometr ±0,2° dla otworów wiercenia

Niski koszt inclinometru pojedynczego strzału i wielostrzału

Niskie koszty Jednorazowy i wielokrotny inclinometr do orientacji rdzenia otworu wiertniczego

RS-SMLT-01 (0~180°±0,2°)
1- nachylenie: ±0,2°;
2Azymut: ±1,0°;
3. Strona narzędzia: ±0,5°.

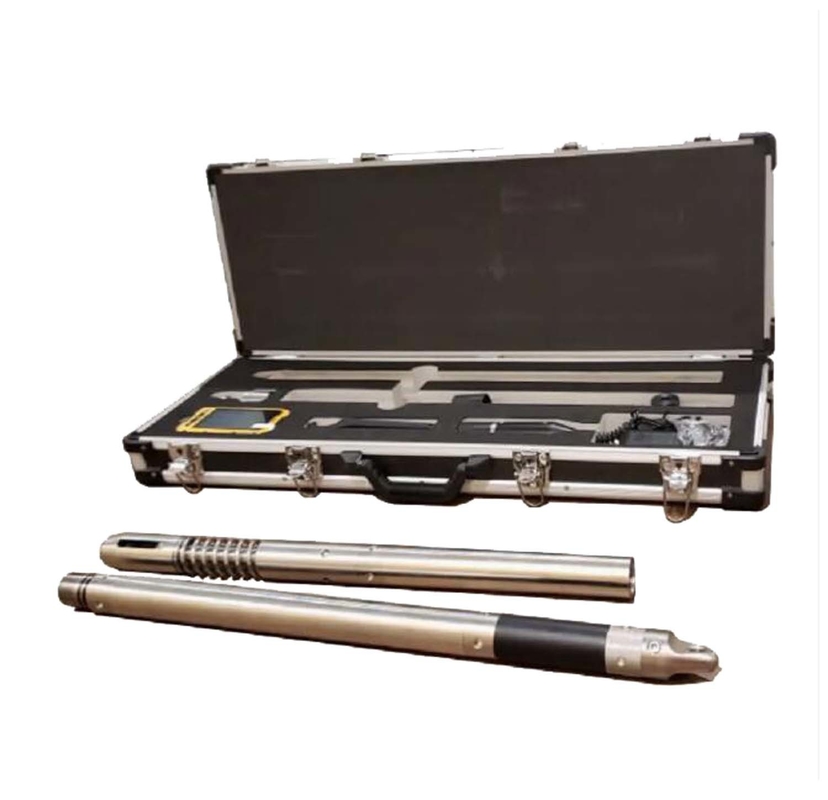

RS-SMLT-01 Niskokosztowy inclinometr pojedynczego strzału i wielostrzału


Wprowadzenie

RS-SMLT-01 Low Cost SingleShot & MultiShot Inclinometer jest stosowany do pomiaru kąta nachylenia, kąta azimut,orientacja magnetycznej powierzchni roboczej i orientacja wysokiej bocznej powierzchni roboczej na końcu otworu wiertniczego lub określonej pozycji podczas wiertniczej.

Jest on szeroko stosowany do badania wiercenia studni w gałęziach ropy naftowej, kopalni węgla i zakładów nawadniania.

Cechy

1Do różnych celów operacyjnych:

Zadowalające różne cele badawcze, zarówno w zakresie zawieszenia pomiaru, jak i samodzielnego pomiaru pływającego po wyposażeniu w różne zewnętrzne zabezpieczenia

2Wysoka precyzja i niezawodność:

Jako kluczowa część inclinometru, czujnik przyspieszenia z akcelerometrem odpornym na wstrząsy ma cechy wysokiej liniowości, niewielkiego dryfowania temperatury i dobrej rekurencji itp.

3. Ochrona przed wyłączeniem:

Brak zasilania spowodowany wstrząsami lub ciśnieniami nie spowodowałby zakłóceń operacyjnych ani utraty danych.

4Dynamiczna wydajność:

Doskonałe zbieranie i przetwarzanie danych w zakresie dynamicznej lub statycznej.

5Odporność na wstrząsy i uderzenia:

Zewnętrzny bufor wielowibracyjny, zarówno promieniowy, jak i osiowy.

6. Środowisko o niskiej temperaturze odpowiednie:

Normalne działanie w temperaturze -40°C

7. Środki pomiarowe do studni:

Wyposażone w ochronę termoizolacyjną, praca normalna w temperaturze 250°C, poniżej 125 MPa

Specyfikacje

Średnica: Ф32 i Ф27

Powierzchnia: 0~180°±0,2°

Azymut: 0~360° ±1,0° (nachylenie studni ≥6°)

Wysoka powierzchnia biegów bocznych: 0°360°±0,5° (nachylenie studni ≥6°)

Magnetyczna powierzchnia robocza: 0°360°±1,0° (nachylenie studni ≤8°)

Zakres opóźnień: 1~99min, minimum 1min

Zakres odstępów: 1~99s, minimum1s (tylko w przypadku wielu strzałów)

Maksymalne pobieranie próbek: 3600 punktów (tylko w przypadku wielokrotnych prób)

Nieprzerwany czas pracy: min. 20 godzin (tylko w przypadku wielokrotnych strzałów)

Odporność na wstrząsy: ≤ 4,5 g, 10~100 Hz

Odporność na uderzenia: ≤2000 g, 0,5 ms

napięcie: DC6V~DC8V

Prąd: w warunkach DC5V, w stanie gotowości ≤ 30 mA, zbieranie danych ≤ 150 mA

Temperatura: -40°C~125°C (maksymalnie 250°C z izolacją termiczną)



Akumulator do ładowania


W przypadku pojedynczego strzału


Wyjściowe napięcie: DC 7,2 V.

Prąd wyjściowy: ≥ 500 mAh

Temperatura pracy: -40~125°C

Czas ładowania lub rozładowania: ≥ 800 razy

Czas ładowania: 2~4H

Czas rozładowywania: ≥30min

W przypadku strzałów wielokrotnych

Wyjściowe napięcie: DC6V

Prąd wyjściowy: ≥2000 mAh

Temperatura pracy: -40~125°C

Czas ładowania lub rozładowania: ≥ 800 razy

Czas ładowania: 16~17h

Czas rozładowywania: ≥12h
