Ns-DMA/B Elektroniczny inclinometr do wiercenia dziur ±0,1° Precyzja

Ns-DMA/B Elektroniczny inclinometr do pomiaru kąta nachylenia, orientacji wiertniczej

Ns-DMA/B Elektroniczny inclinometr

Opis produktu

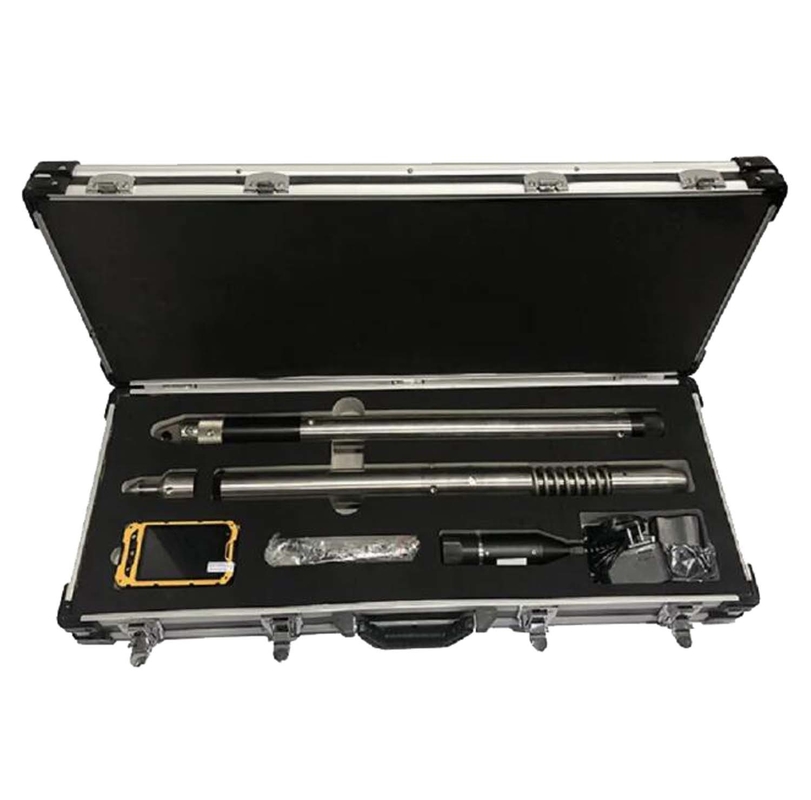

NS-DMA/B Elektroniczny inclinometr

1.1 Funkcje i zastosowanie

Pomiar kąta nachylenia, orientacji magnetycznej powierzchni roboczej oraz orientacji wysokiej bocznej powierzchni roboczej na końcu otworu wiertniczego lub określonej pozycji podczas wiertniczej.

Szeroko stosowane do badania wiercenia studni w gałęziach ropy naftowej, kopalni węgla, ośrodków nawadniania.

1.2 Cechy


Ø W różnych celach operacyjnych:
Zadowalające różne cele badawcze, zarówno w celu zawieszenia pomiaru, jak i samodzielnego pomiaru pływającego po wyposażeniu w różne zewnętrzne zabezpieczenia.
Ø Wysoka precyzja i niezawodność:
Jako kluczowa część inclinometru, czujnik przyspieszenia z akcelerometrem odpornym na wstrząsy charakteryzuje się wysoką liniowością, niewielkim dryftowaniem temperatury i dobrą rekurencją itp.
Ø Ochrona przed wyłączeniem:
Brak zasilania spowodowany wstrząsami lub ciśnieniami nie spowodowałby zakłóceń operacyjnych ani utraty danych.
Ø Wydajność dynamiczna:
Doskonałe zbieranie i przetwarzanie danych w zakresie dynamicznej lub statycznej.
Ø Odporność na wstrząsy i uderzenia:
Zewnętrzny bufor wielowibracyjny, zarówno promieniowy, jak i osiowy.
Ø Środowisko niskotemperaturowe: Normalne działanie w temperaturze -40oC
Ø Pomiar głębokości studni:
Wyposażone w ochronę termoizolacyjną, praca normalna w temperaturze 250oC, poniżej 125MPa


1.3 Specyfikacja:

F32 i F27




1.4 Warunki pracy:

Temperatura: -40oC ~ 125oC ((maks. 250oC z izolacją cieplną);

Odporność na wstrząsy: ≤ 4,5 g,10~100 Hz

Odporność na uderzenia: ≤ 2000 g, 0,5 ms


2. Parametry techniczne

Inne parametry

napięcie: DC6V~DC8V
Elektryczność: w warunkach DC5V, w stanie gotowości ≤30mA, zbieranie danych ≤150mA
Temperatura: -40~125oC
Odporność na uderzenia: 2000 g, 0,5 ms.
Odporność na wstrząsy: 10g, 20~100Hz.
Wydajność dynamiczna: przy przyspieszeniu wibracji 3g, częstotliwości 20Hz, możliwy błąd nachylenia: ≤ 0,2° w porównaniu z pomiarem statycznym.
Zakres opóźnień: 1~99 min, minimum 1 min;
Zakres przedziałów: 1~99s, minimum1s (tylko dla wielu strzałów)
Maksymalne pobieranie próbek: 3600 punktów (tylko w przypadku wielokrotnych prób)
Nieprzerwany czas pracy: min. 20 godzin (tylko w przypadku wielokrotnych strzałów)

3. Zładowalna beczka akumulatora

W przypadku pojedynczego strzału

Wyjściowe napięcie: DC7.2V.
Prąd wyjściowy: ≥ 500 mAh
Temperatura pracy: -40~125oC
Czas ładowania lub rozładowania: ≥ 800 razy
Czas ładowania: 2~4H
Czas rozładowywania: ≥30min

W przypadku strzałów wielokrotnych

Wyjściowe napięcie: DC6V
Prąd wyjściowy: ≥2000 mAh
Temperatura pracy: -40~125oC
Czas ładowania lub rozładowania: ≥ 800 razy
Czas ładowania: 16~17h
Czas rozładowywania: ≥12h
