Core Orientation Downhole Camera for Down Hole Survey Instruments

Kamera rastrowa do orientacji rdzenia dla przyrządów pomiarowych otworu dolnego

Przedstawienia:

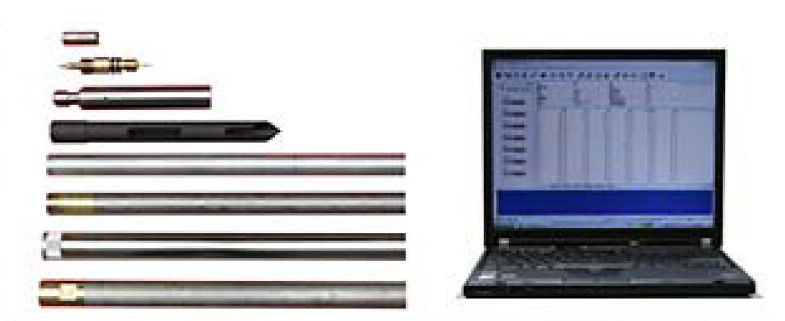

ROSCHEN RS-10 model niewymiarowy Gyro-inklinometr to nowo opracowany system żyroskopowy trzeciej generacji, wielopunktowy system żyroskopowy. Cechą charakterystyczną systemu żyroskopowego trzeciej generacji jest to, że średnica zewnętrzna zewnętrznej rury o rezystancji ciśnieniowej wynosi tylko 38 mm, jeżeli osłona termiczna zostanie dodana, zewnętrzna średnica wynosi 45 mm, co powoduje, że zakres pomiaru systemu żyroskopowego staje się większy, a temperatura pomieszczenia staje się większa. szerszy.

W międzyczasie może nastąpić rekonstrukcja przebiegu otworu, a także przegląd parametrów kierunkowych okna cięcia obudowy i sidetrack w warunkach interferencji magnetycznej.

2. Aplikacja

(1) Orientacja na whipstock, odsuwanie starych studni.

(2) Orientowane perforowanie dla inżynierii produkcji.

(3) Odwierty klastra zorientowane, do kierunkowego przeglądu w środowisku zakłóceń magnetycznych, które mogą być wytwarzane przez sąsiednie studnie.

(4) Retest trajektorii, pomiar trajektorii otworu w obudowie.

3. Główne cechy

(1) Korzystanie z zaawansowanego elastycznego żyroskopu i elastycznego akcelerometru kwarcowego jako sondy pomiarowej zaowocowało szybkim badaniem i dokładnymi danymi.

(2) Matematyczne wyszukiwanie dla północy i badania w czasie rzeczywistym bez odniesienia do powierzchni. Model jest zintegrowany; pomniejsze dane pomiaru kąta są także godnymi zaufania pomiarami w czasie rzeczywistym i rejestracją.

(3) Automatyczna korekta dryfu.

(4) Lepsza zdolność do pomiaru, duży zakres pomiaru temperatury, silny kompaktowy opór ROSCHEN, może zmierzyć duży odwiert lub mały odwiert.

(5) Natychmiastowe uruchomienie, pół-ciągły pomiar, szybkość pomiaru szybko.

(6) Zapewnienie pomiaru magnetycznego, trzymanie z dala od części łączących podczas cięcia okna obudowy.

(7) Sprawdź głębokość za pomocą głębokości wciągarki linowej.

(8) Dostarczenie dwóch typów 1 3/4 "i 1 3/8" do badania kierunkowego siedzenia kluczykowego.

(9) Prosta obsługa, wygodne użytkowanie i wysoka niezawodność.

4. Główne cechy techniczne

(1) Przebadane parametry:
Kąt nachylenia, kąt azymutu, północną powierzchnię narzędzia, powierzchnię narzędzia grawitacyjnego i temperaturę w dolnym otworze (BHT).

(2) Dokładność badania:

Kąt nachylenia studni: 0 ° ~ 50 ° ≤ ± 0,15 °

50 ° ~ 70 ° ≤ ± 0,2 °

Azymut: 0 ~ 360 ° 1σ ≤ ± 1,5 °

Kąt pochylenia narzędzia grawitacyjnego: 0 ~ 360 ° ≤ ± 1,5 °

Kąt płaszczyzny narzędzia w kierunku północnym: 0 ~ 360 ° ≤ ± 3 °

(3) Możliwość dostosowania warunków otoczenia:

Tolerancja temperatury: bez osłony termicznej 100 ℃
z osłoną termiczną: 175 ℃
Odporność na ciśnienie: 140MPa

Odporność na uderzenia: 700g, 0,5ms, 1 / 2Sine

(4) Wymiar fizyczny Średnica zewnętrzna rury detekcyjnej:
bez osłony termicznej 38mm z osłoną termiczną 45mm

Długość rurki detekcyjnej: 1300 mm

Długość środka: 400 mm

Długość ciężkich prętów: 900 mm, 1500 mm (opcjonalnie)

Standardowy but prowadzący model R lub E.

(5) Oprogramowanie ankietowe:
V2.0.0.0 System Windows

(6) Rodzaj badania i czas:

Badanie trajektorii: Pro-ciągłe, jeden punkt na minutę
Badanie kierunku: pojedynczy punkt lub wielopunkt

(7). System kontroli powierzchni:
Sterowanie zgodne z żyroskopem / żyroskopem.
