PRÓBNIK U100
System próbników U100 do badań geotechnicznych terenu i pobierania próbek gleby
Badania geotechniczne terenu i pobieranie próbek gleby
W ostatnim czasie bardzo popularne stały się kompaktowe, lekkie wiertarki i maszyny do pobierania próbek.
Kilka firm produkuje doskonałe kompaktowe maszyny do pobierania próbek gleby, w tym:
Próbnik U100 Sprzęt do tej metody penetracji gruntu i pobierania próbek można szybko rozmieścić na przyczepie za pojazdem z napędem na 4 koła lub wewnątrz furgonetki.
Zwykle maszyny z gąsienicami gumowymi mogą poruszać się szybko po terenie, powodując minimalne uszkodzenia powierzchni, jednocześnie uzyskując dobrej jakości reprezentatywne próbki warstw pod terenem, zwykle do głębokości około 10 metrów, chociaż w sprzyjających warunkach głębokość ta może zostać znacznie zwiększona.
Geotechnical Exploration Services wykonuje te prace przy użyciu maszyn wyposażonych w młot spadowy, który można szybko zastąpić obrotową głowicą wiertniczą, umożliwiając penetrację podłoża skalnego, w tym rdzeniowanie do 50 metrów.
Do tego typu badań płytkiego gruntu zaprojektowano szereg narzędzi do cięcia i pobierania próbek.
Betonowe beczki rdzeniowe
W wielu miejscach konieczne jest przecinanie betonu, asfaltu i innych materiałów stworzonych przez człowieka, aby uzyskać dostęp do gruntu, który ma być zbadany.W tym celu używana jest beczka do cięcia/wiercenia betonu, składająca się z rury z impregnowanym diamentem ślizgaczem, który z łatwością może ciąć najtwardsze materiały, w tym żelbet.Górna część rury jest wyposażona w krętlik wodny do wtryskiwania wody w celu schłodzenia wiertła i oczyszczenia zwiercin.
Okienkowe i bezokienkowe probówki do pobierania próbek
Okienne rurki do pobierania próbek mają zwykle długość od 1 m do 2 m.Mają stopkę tnącą na krawędzi natarcia i szczeliny lub okienka z boku, które zapewniają bezpośredni dostęp do próbki.Wbijane są w ziemię za pomocą ciężarka lub młota hydraulicznego.Obudowa jest przesuwana podczas pobierania próbek, gdy jest to potrzebne do ustabilizowania zapadających się warstw.
Inne podobne rodzaje probówek nie mają okienek (pozbawione okienek), ale mają wyjmowane przezroczyste plastikowe wkładki, które można uszczelnić w celu zachowania integralności, a następnie rozciąć wzdłuż ich długości w laboratorium, gdzie są rejestrowane, analizowane i badane próbki, dając doskonałe reprezentatywne informacje na temat badana strona.
Podczas tego typu badań gruntu można zebrać inne informacje geotechniczne.
Standardowe testy penetracyjne (SPT) zgodnie z BS1377B
Test mający na celu oszacowanie stopnia zwartości gleby poprzez zliczenie liczby uderzeń wymaganych do wbicia standardowej łyżki do pobierania próbek o 1 ′ (0,3 metra) przy użyciu ciężarka o masie 140 funtów (64 kilogramów) spadającego o 30 cali (0,8 metra).
Sondowanie dynamiczne (BS 1377 część 9)
Test ten ma na celu określenie odporności na penetrację gleby i polega na zrzuceniu młotka na kowadło z odległości 300 mm z częstotliwością od 20 do 60 uderzeń na minutę.Kowadło jest bezpośrednio połączone sztywnymi prętami z sondą, która spoczywa na warstwach u podstawy otworu.Uderzenia są liczone i rejestrowane na każde 100 mm penetracji.

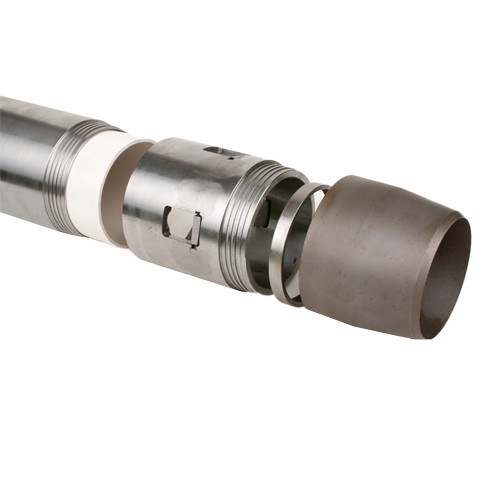

Próbkowanie U100
Jest to metoda pobierania próbek, w której rurka do pobierania próbek jest wbijana w ziemię (zwykle materiał typu gliny).Próbki są utrzymywane w probówce za pomocą palców u podstawy, które chwytają, gdy probówka jest podnoszona z podstawy otworu.Istnieje kilka systemów próbników U100 – U100 Standard System, U100 Plastic Liner System i U100 Thin Wall System.
