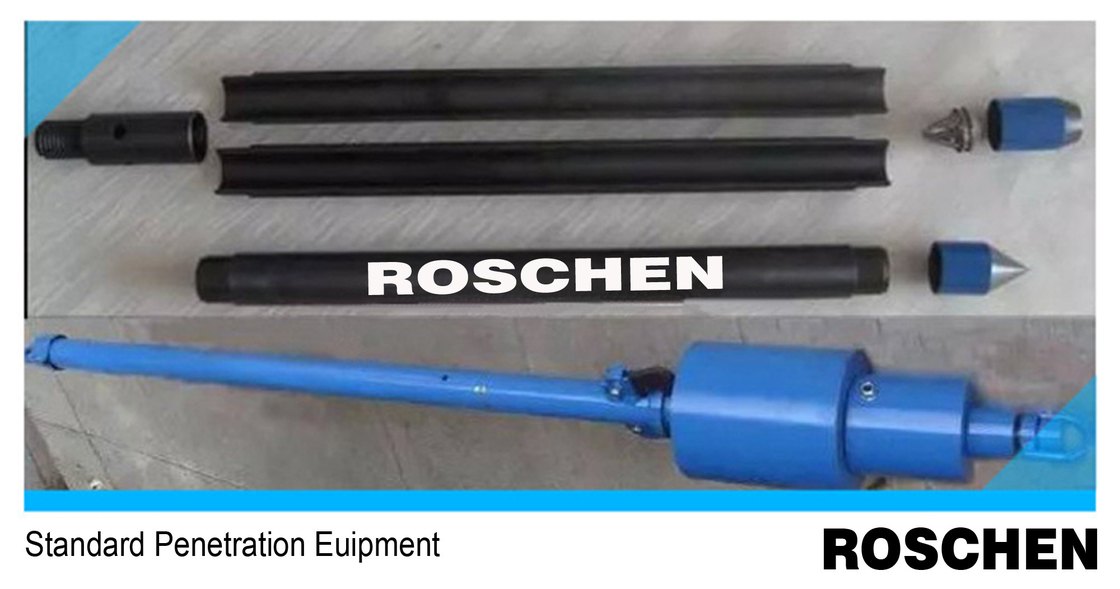

SPT ROYOND POON ASSEMBLY do próbkarki Raymond Spoon

SPT ROYOND POON ASSY

Próbkowanie na łyżkach podzielonych


SPT ROYOND POON Zgromadzenie

Raymond Spoon próbkarz


Standardowy zespół Raymond łyżka split rurę mierząc 50,8 mm O.D. x 36 mm I.D. Długość split rurki tylko jest 610 mm. Ogólna długość jest 852 mm

Całkowita waga wynosi 7 kg.


Buty do cięcia wykonane z EN8 są specjalnie utwardzone i hartowane, aby zapewnić optymalną odporność na zużycie (+/- 52 HRC).

Standardowa nić na górze to pudełko BWY, BW, BWJ.

SPT Hammer


Młotek SPT jest przeznaczony do uruchamiania zbioru próbkownika lub zestawu stożkowego, wymaganego do standardowego badania penetracji (SPT) lub testu penetracji stożka (CPT).

Młotek składa się z ciężaru przesuwnego o masie 63,5 kg z mechanizmem podnoszenia i samodzielnego uruchamiania, który zapewnia ciężarowi wolny upadek dokładnie 750 mm.

Wał wewnętrzny pełni rolę przewodnika, który pozwala na opuszczenie ciężaru przy minimalnym oporze i zapewnia, że ciężar uderza w łopatę kwadratowo.

Podstawa kowadła ma połączenie pudełkowe B , i jest wyposażona w sprzęgło pin B BWY.

Młotek jest wyposażony w bezpieczny śrubę krzyżową, która przytrzymuje przesuwany zewnętrzny rękaw do wewnętrznej pręty kierowniczej, gdy młotek nie jest używany lub podczas transportu.

Całkowita długość młotka wynosi 2320 mm bez rozszerzenia (bez sprzężenia) i 3070 mm po rozszerzeniu (bez sprzężenia).

1- Wzniesienie oka.
2. Rurka zewnętrzna
3Podnoszące łapy z sprężyny.
4. Ciężar jazdy
5. Pręty kierownicze
6- Koziorka.
7. Śrubka bezpieczeństwa
