Systemy do pobierania próbek U100 do badań geotechnicznych
Systemy do pobierania próbek U100 do badań geotechnicznych terenu i pobierania próbek gleby
Systemy pobierania próbek U100

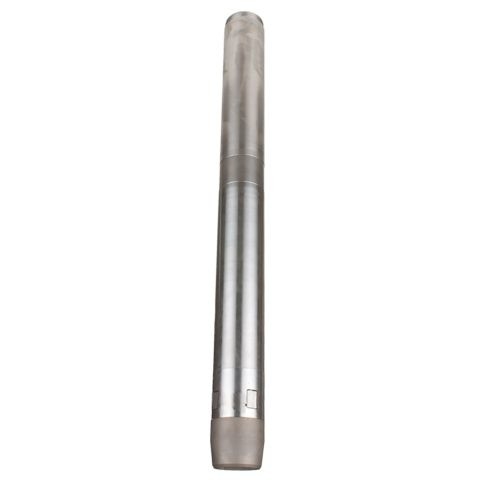

To urządzenie jest przeznaczone do pobierania próbek w glinie i innych miękkich formacjach.Rury z próbkami mają długość 18 cali i są wbijane w ziemię za pomocą młotka ślizgowego z przymocowaną głowicą napędową U100 (obudowa dzwonowa).W głowicy napędowej znajduje się zawór kulowy, który umożliwia wypuszczanie powietrza z górnej części probówki podczas jej wbijania w ziemię.
Opis produktu
To urządzenie jest przeznaczone do pobierania próbek w glinie i innych miękkich formacjach.Rury z próbkami mają długość 18 cali i są wbijane w ziemię za pomocą młotka ślizgowego z przymocowaną głowicą napędową U100 (obudowa dzwonowa).W głowicy napędowej znajduje się zawór kulowy, który umożliwia wypuszczanie powietrza z górnej części probówki podczas jej wbijania w ziemię.
Obecnie produkowane są dwa rodzaje systemów pobierania próbek:
System standardowy
Składa się z aluminiowych lub kadmowanych probówek na próbki, opcjonalnego chwytacza rdzenia i utwardzanej dyfuzyjnie stopki napędowej.Ślizgacze mogą być dostarczane z krawędzią gładką lub ząbkowaną.Do probówek z próbkami mogą być dołączone plastikowe zakrętki lub zakręcane zakrętki aluminiowe, a także specjalny wosk uszczelniający do długotrwałego przechowywania.
System wkładek z tworzywa sztucznego
Składa się ze stalowej rurki korpusu, zawierającej wyjmowaną wkładkę z tworzywa sztucznego, opcjonalnego chwytacza rdzenia, pierścienia dystansowego (używanego tylko z chwytaczem rdzenia) i utwardzanej dyfuzyjnie stopki napędowej.Do plastikowych wkładek dostarczane są plastikowe nasadki wciskane.
| Rodzaj | Maks. średnica zewnętrzna * | min.ID* (mm) | Współczynnik powierzchni |
| System standardowy | 118,6 | 104,4 | 29% |
| Plastikowy system wkładek | 123,8 | 101,6 | 48% |
Wyświetlanie 1 do 2 z 2 rekordów
* Wymiary mierzone na stopie tnącej
Proszę zobaczyć schemat.
System standardowy
1. Probówka (stal kadmowana lub aluminium).
2. Rdzeniowiec (opcjonalnie)
3. Stopka tnąca (krawędź gładka lub ząbkowana)
System wkładek z tworzywa sztucznego
4. Stalowa rura korpusu (zawierająca plastikową wkładkę).
5. Rdzeniowiec (opcjonalnie)
6. Pierścień dystansowy
7. Stopka tnąca (krawędź gładka lub ząbkowana)
