Próbniki U100
Klasa jakości próbki potrzebna do spełnienia wymagań testowych klienta powinna określać kategorię użytej próbki” (BS5930:2015 Ch20.1).Aby zachować zgodność, stosunek długości do średnicy musi być mniejszy niż 1:20.
Seria U100 obejmuje kilka komponentów, które w zależności od ich wyboru zapewniają próbki klasy 1, 2 i 3 zgodnie z BS EN ISO 22475-1 i Eurocode 7.
W przypadku gruntów drobnoziarnistych często możliwe jest pobieranie próbek w stanie niezakłóconym przy użyciu następujących narzędzi, aby umożliwić pobranie próbek do badania wytrzymałości i sztywności.
Trzy rodzaje systemów pobierania próbek są następujące:
1. System standardowy U100 (OS-TK/W)
2. System wkładek plastikowych U100 (OS-TK/W)
3. System U100T (OS-T/W)
Dane techniczne:
| Rodzaj | Maks. średnica zewnętrzna * | min.ID* (mm) | Współczynnik powierzchni |
| System standardowy | 118,6 | 104,4 | 29% |
| Plastikowy system wkładek | 123,8 | 101,6 | 48% |
Wyświetlanie 1 do 2 z 2 rekordów
* Wymiary mierzone na stopie tnącej

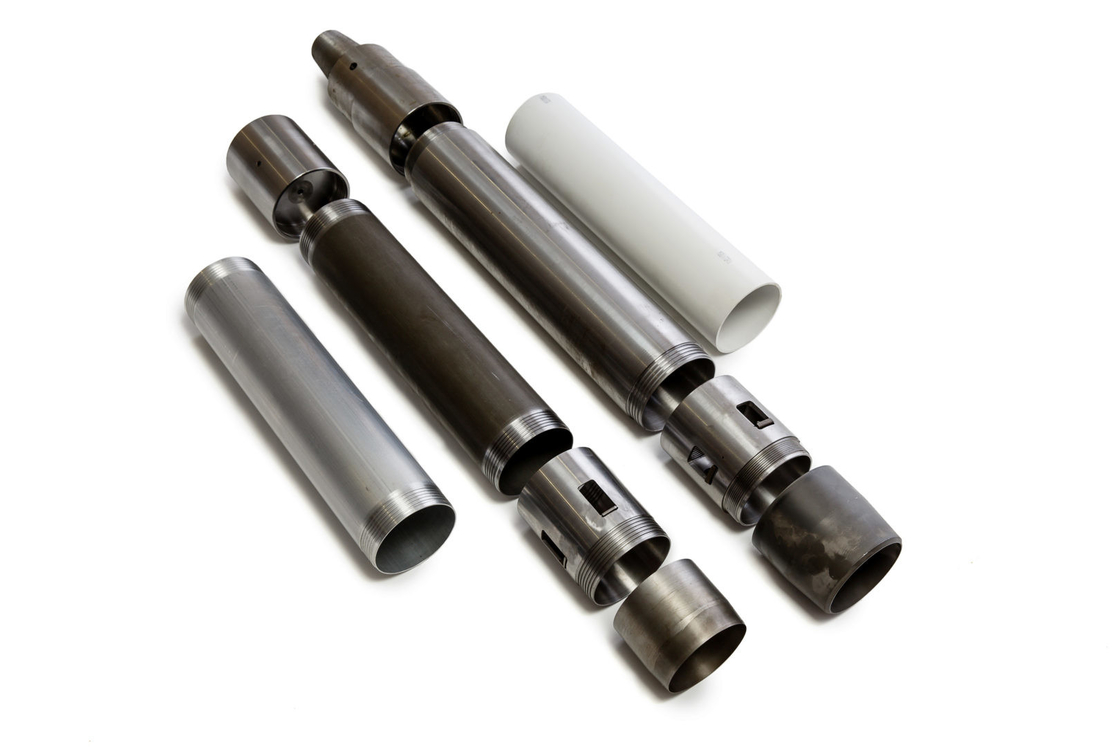

Proszę zobaczyć schemat.
System standardowy:
1. Probówka (stal kadmowana lub aluminium).
2. Rdzeniowiec (opcjonalnie)
3. Stopka tnąca (krawędź gładka lub ząbkowana)
System wkładek z tworzywa sztucznego
4. Stalowa rura korpusu (zawierająca plastikową wkładkę).
5. Rdzeniowiec (opcjonalnie)
6. Pierścień dystansowy
7. Stopka tnąca (krawędź gładka lub ząbkowana)
