Poziome narzędzia do rdzeniowania
Narzędzie wywiercone w poziomym otworze, aby zapobiec obrotowi wewnętrznego cylindra, obrotowemu zespołowi i specjalnie zaprojektowanemu promieniowemu łożyskowaniu gardzieli, aby zapewnić podwójne działanie pojedynczego cylindra narzędzia rdzeniowego, zewnętrzny bęben na prostopadłej krawędzi w kształcie bębna stabilność Stabilizator sprzyja stabilności, minimalizuje skrobanie ściany szybu i tarcie od wiertarki. Maksymalna krzywizna przez odwiert wynosi 48 ° / 100M.

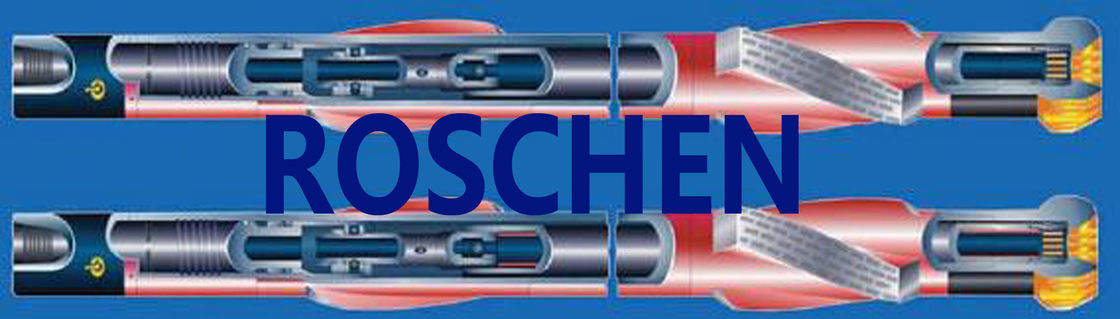

Beczka z rdzeniem naftowym:
1. 9 m ft. Inner Tubes Fiber glass & aluminium barrel
Rozmiar beczki 7 1/8 cala, o średniej wielkości 4 cale.
Rury wewnętrzne z włókna szklanego
Rurki z włókna szklanego zapewniają wejście o niskim współczynniku tarcia i są odpowiednie dla wszystkich zastosowań, w tym miękkich lub łamanych, a nawet twardych i ściernych formacji. Beczki wewnętrzne z włókna szklanego nie reagują z chemikaliami i powinny być stosowane w aplikacjach o wysokim stężeniu H2S. Ułatwiają cięcie przy obróbce rdzenia na długości jednego metra i nie wymagają specjalnych ostrzy lub wosków smarujących. Mogą być stosowane w studniach o temperaturach statycznych sięgających nawet 150 ° C (302 ° F). Dzięki tym rurom i aluminiowym rurom wewnętrznym można zainstalować jednokierunkowe zawory upustowe do odprowadzania gazu z wewnętrznej rury do pierścienia rdzenia, gdy rdzeń jest ciągnięty do powierzchni.
System PosiCloseTM (opatentowany) ma na celu maksymalizację odzyskiwania rdzenia w miękkich, nieskonsolidowanych formacjach. Nieograniczony dostęp eliminuje zacinanie się przed przedwczesnym kontaktem z łapaczem. System chwytania całkowicie się zamyka, aby zapewnić całkowitą retencję podczas pobierania
LEWO. Na powierzchni, SPP (ciśnienie rury stojącej) podczas rdzenia. ŚRODKOWY. Kula zrzuca się z powierzchni, gdy zakończony jest proces rdzenia. Jasne wskazanie powierzchni, że system chwytacza jest odblokowany i gotowy. Ciśnienie hydrauliczne wzrasta i podnosi wewnętrzną tuleję, aby odsłonić rdzeń łapaczom.
DOBRZE. Jasne wskazanie na powierzchni, gdy zaczep jest aktywowany przez głaskanie górnej części. Wewnętrzny dolny mechanizm zmusza muszle do zamknięcia, odcięcia i uszczelnienia rdzenia.
LEWO. Wewnętrzna tuleja zapewnia gładki, nieograniczony otwór do wprowadzania rdzenia do wewnętrznej rurki, co zapobiega przedwczesnemu stykaniu się z obydwoma chwytaczami rdzenia. ŚRODKOWY. Tuleja wewnętrzna uniesiona po opadnięciu kulki z powierzchni, system gotowy do zaczepienia rdzenia. DOBRZE. Łapacz muszli zamyka się całkowicie, aby ciąć i utrzymywać rdzeń, uruchamiany ruchem wiertniczym w górę. Jeśli muszle muszli nie przecinają rdzenia, to konwencjonalna sprężyna
Core Catcher łapie rdzeń w standardowej metodzie.
Zakres podstawowej lufy | ||||||
Rozmiar | (w) | 43/4 x 29/16 | 53/4 x 31/2 | 71/8 x 4 | 85/8 x 51/4 | 91/2 x 51/4 |
Rodzaj gwintu | ROSCHEN HD | ROSCHEN HD | ROSCHEN HD | ROSCHEN HD | ROSCHEN HD | |
Rec. Rozmiar dziury | (w) | 5 3/4 - 61/2 | 6 1/2 - 8 | 8 - 9 1/4 | 9 1/4 - 11 | 11 - 12 1/4 |
Rozmiar rdzenia | (w) | 2 9/16 | 3 1/2 | 4 | 5 1/4 | 5 1/4 |
Najlepsze połączenie | 3 1/2 IF | 4 1/2 FH | 4 1/2 IF | 6 5/8 REG | 6 5/8 REG | |
Zewnętrzna rurka | (w) | 4 3/4 x 3 3/4 | 5 3/4 x 4 5/8 | 7 1/8 x 5 5/8 | 8 5/8 x 7 | 9 1/2 x 7 |
Długość jednostki | (w) | 20 | 20 | 20 | 20 | 20 |
Pulling Capacity | (lbs) | 300000 | 515000 | 860000 | 960000 | 1550000 |
Make-Up Torque | (ft lbs) | 7500 | 9500 | 30000 | 35000 | 45000 |
Max. Moment obrotowy | (ft lbs) | 25000 | 35000 | 70000 | 75000 | 120000 |
