15" stabilizatory wiertnicze ciężkoobciążne z twardą twarzą z węglem wolframu, certyfikowane zgodnie ze standardem API

15" Wytrzymałe stabilizatory wiertnicze z twardą powierzchnią z węglika wolframu, zgodne ze standardem API





17 1/2" Wytrzymałe stabilizatory wiertnicze z twardą powierzchnią z węglika wolframu, certyfikowane zgodnie ze standardem API

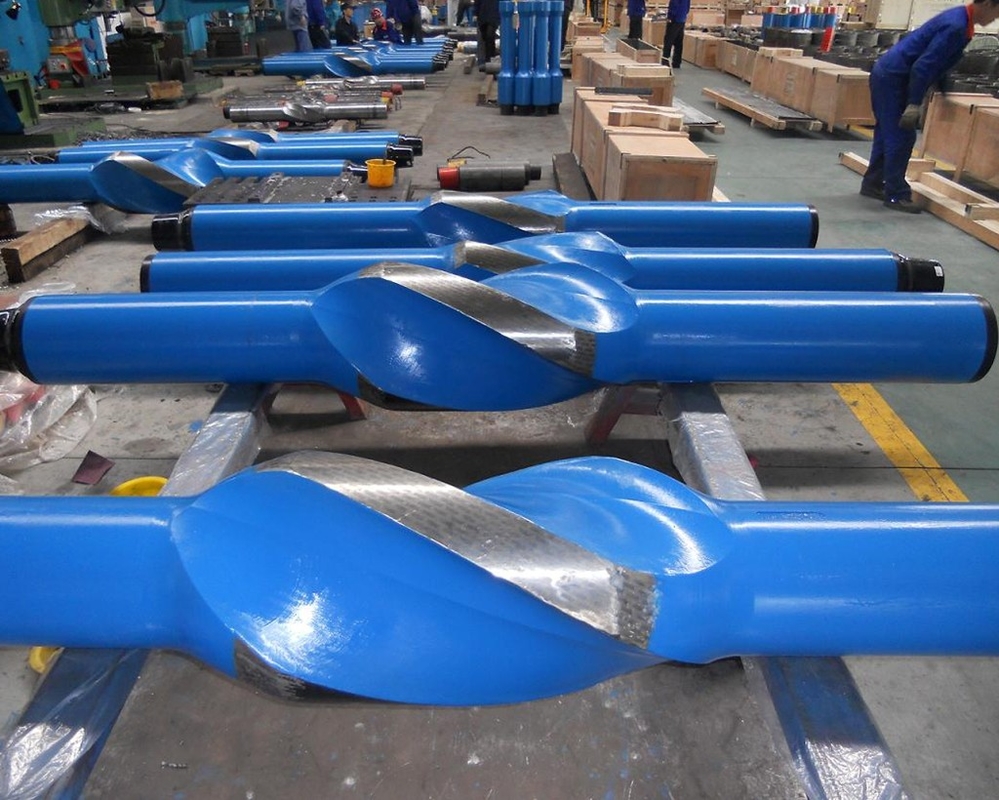

Wytrzymałe stabilizatory wiertnicze — certyfikowane przez API i sprawdzone w terenie



Firma Roschen dostarcza wysokiej jakości stabilizatory API bezpośrednio ze swojej fabryki w Chinach — po cenach znacznie niższych niż u lokalnego dostawcy.



Wykonane z wysokiej jakości stali AISI 4145H lub niemagnetycznej stali nierdzewnej zgodnie ze specyfikacją API 7-1, nasze stabilizatory wiertnicze należą do najbardziej wytrzymałych, jakie można znaleźć.





Główne specyfikacje
Normy	Specyfikacja API 7-1
Typy	Ostrze integralne, ostrze spawane, wymienna tuleja, nieobrotowe
Pozycje	Wiertło bliskie (pudełko/pudełko), sznurek kołnierza wiertniczego (pudełko/kołek)
Gatunki stali	Zmodyfikowany AISI 4145H, niemagnetyczny (non-mag)
Napawanie	HF1000 - HF5000





Przegląd treści

1. Stabilizator do każdego zastosowania wiertniczego
1). Integralny stabilizator łopatkowy (IBS)
2) Spawany stabilizator ostrza
3). Wymienny stabilizator tulei
4). Stabilizator tulei nieobrotowej (stabilizator tulei gumowej)

2. Rozmiary i połączenia stabilizatora

3. Dostępne gatunki stali
1). Stal mod AISI 4145H
2). Stal niemagnetyczna (Non-Mag)

4. Rodzaje napawania

5. Jak zamówić





Stabilizator do każdego zastosowania wiertniczego

Stabilizatory są integralną częścią zespołu dolnego otworu. Koncentrują ciężar kołnierzy wiertniczych na wiertle, usztywniają BHA i utrzymują kołnierze wiertnicze z dala od ściany otworu wiertniczego, zmniejszając w ten sposób ryzyko zakleszczenia się rury.


Roschen oferuje szeroką gamę stabilizatorów do wszystkich możliwych rozmiarów otworów i formacji. Specjalne stabilizatory, takie jak rozwiertaki rolkowe, otwieracze otworów i wycieraczki gniazd kluczy, uzupełniają tę ofertę i zapewniają, że zawsze znajdziesz odpowiedni stabilizator do swojego zastosowania wiertniczego.


Integralny stabilizator ostrza (IBS)
Wykonane z jednego kawałka wytrzymałej stali AISI 4145H lub stali niemagnetycznej, zintegrowane stabilizatory łopatek (IBS) eliminują ryzyko wpadnięcia łopatek do otworu wiertniczego.


Dostępne z ostrzami spiralnymi pod różnymi kątami lub prostymi. Ostrza spiralne zapewniają 360° kontakt z powierzchnią, podczas gdy ostrza proste zapewniają maksymalne stężenie płynu.


Dzięki zastosowaniu optymalnego rozwiązania do napawania nasze integralne stabilizatory łopatek nadają się do większości formacji, od miękkich po ścierne.


Zakresy rozmiarów otworów


. Stabilizator ostrza prostego: 5” – 28 1/2”
Stabilizator ostrza spiralnego: 5” – 36”
Stabilizator arbuza: 8” – 28”



Spawany stabilizator łopatkowy

Spawane stabilizatory łopatek, w których łopatki są przyspawane do kutego trzpienia, stanowią ekonomiczną alternatywę dla integralnych stabilizatorów łopatek w przypadku formacji miękkich i średnio twardych.


Pełna obróbka cieplna i dokładne badania nieniszczące wszystkich spoin gwarantują maksymalną wytrzymałość.

Dostępne z ostrzem prostym lub spiralnym, z 3 lub 4 ostrzami na stabilizator.


Typy łopatek stabilizatora
Stabilizatory spawane i integralne firmy Roschen są dostępne z łopatkami o następujących kątach opasania.


. Proste ostrze
. Spirala otwarta: kąt opasania 180 – 220°
. Pełna spirala: kąt opasania 300–350°
. Ścisła spirala: kąt owijania 500–600°



Ostrza spiralne są prawoskrętne, ale na życzenie możemy dostarczyć ostrza lewoskrętne.


Wymienny stabilizator tulei

Stabilizatory z wymiennym tuleją, składające się z pojedynczego trzpienia i wymiennej tulei, idealnie sprawdzają się w odległych obszarach, gdzie naprawa i ponowna regeneracja łopatek nie jest możliwa.


Tuleję można łatwo wymienić na podłodze wiertnicy bez konieczności używania specjalnych narzędzi. Dodatkową korzyścią jest to, że jeden trzpień można stosować z tulejami o różnych rozmiarach, co zmniejsza koszty sprzętu.


Stabilizator tulei nieobrotowej (stabilizator tulei gumowej)

Wykonana ze specjalnego poliuretanu tuleja na nieobrotowym stabilizatorze tulei pozostaje nieruchoma na trzpieniu podczas wiercenia. W ten sposób stabilizuje przewód wiertniczy bez niedowiercania.


Stabilizatory z tuleją gumową można stosować w twardych i ściernych formacjach, ponieważ zużycie tulei jest znacznie mniejsze w porównaniu do innych typów stabilizatorów.

Oszczędność i łatwa obsługa: Tuleje można szybko i łatwo wymienić na podłodze wiertnicy. Ich bezszwowa konstrukcja zapobiega utracie tulei w otworze wiertniczym.



Rozmiary i połączenia stabilizatora

Typowe specyfikacje stabilizatorów są wymienione tutaj. Inne rozmiary otworów, średnice szyjki i połączenia są dostępne na życzenie. Wszystkie wymiary są podane w calach.




Rozmiar otworu	Średnica szyjki	Połączenia (zarówno typu String, jak i Near-Bit)
5-1/2	4-1/8 do 4-3/4	NC31 (2-7/8 JEŻELI) · NC38 (3-1/2 JEŻELI) · 3-1/2 REG
5-5/8	4-1/8 do 4-3/4	NC31 (2-7/8 JEŻELI) · NC38 (3-1/2 JEŻELI) · 3-1/2 REG
5-3/4	4-1/8 do 4-3/4	NC31 (2-7/8 JEŻELI) · NC38 (3-1/2 JEŻELI) · 3-1/2 REG
5-7/8	4-1/8 do 4-3/4	NC31 (2-7/8 JEŻELI) · NC38 (3-1/2 JEŻELI) · 3-1/2 REG
6	4-1/8 do 4-3/4	NC31 (2-7/8 JEŻELI) · NC38 (3-1/2 JEŻELI) · 3-1/2 REG
6-1/8	4-1/8 do 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-1/4	4-1/8 do 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-1/2	4-1/8 do 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-5/8	4-1/8 do 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
6-3/4	4-1/8 do 4-3/4	NC38 (3-1/2 IF) · 3-1/2 REG
7-3/8	6-1/4	NC46 (4 IF) · 4-1/2 REG
7-1/2	6-1/4	NC46 (4 IF) · 4-1/2 REG
7-7/8	6-1/4	NC46 (4 IF) · 4-1/2 REG
8-1/4	6-1/4 do 6-3/4	NC46 (4 JEŚLI) · NC50 (4 1/2 JEŚLI) · 4-1/2 REG · 6-5/8 REG
8-3/8	6-1/4 do 6-3/4	NC46 (4 JEŚLI) · NC50 (4 1/2 JEŚLI) · 4-1/2 REG · 6-5/8 REG
8-1/2	6-1/4 do 6-3/4	NC46 (4 JEŚLI) · NC50 (4 1/2 JEŚLI) · 4-1/2 REG · 6-5/8 REG
8-3/4	6-1/4 do 6-3/4	NC46 (4 JEŚLI) · NC50 (4 1/2 JEŚLI) · 4-1/2 REG · 6-5/8 REG
9	6-3/4 do 7-3/4	4-1/2 REG · 6-5/8 REG
9-1/2	6-3/4 do 7-3/4	4-1/2 REG · 6-5/8 REG
9-5/8	6-3/4 do 7-3/4	4-1/2 REG · 6-5/8 REG
9-7/8	6-3/4 do 7-3/4	4-1/2 REG · 6-5/8 REG
10-5/8	6-3/4 do 7-3/4	4-1/2 REG · 6-5/8 REG
11	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
12-1/4	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
13-1/2	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
14-3/4	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
16-1/2	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
17-1/2	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
20	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
22	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
23	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
24	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
26	8 do 9-1/2	NC56 · NC61 · 6-1/2 REG · 6-5/8 REG · 7-5/8 REG
28	9 do 9-1/2	7-5/8 REG · 8-5/8 REG
30	9 do 10	7-5/8 REG · 8-5/8 REG
36	9-1/2 do 10	7-5/8 REG · 8-5/8 REG​






Dostępne gatunki stali

Stabilizatory Roschen mogą być produkowane zarówno ze zmodyfikowanej stali AISI 4145H, jak i ze stali nierdzewnej niemagnetycznej.

Stal mod AISI 4145H

AISI 4145H Mod to specjalny gatunek stali chromowo-molibdenowej. Poddany obróbce cieplnej zgodnie z API Spec 7, zapewnia naszym stabilizatorom wysoką wytrzymałość na rozciąganie, odporność na wstrząsy i zużycie.


. Twardość: 285-341 HB (1 cal pod powierzchnią)
. Wytrzymałość na uderzenia: 54 J (ASTM A 370 – Charpy V-notch)

Stal niemagnetyczna (niemagnetyczna)

W przypadku operacji rejestrowania danych podczas wierceń (LWD) stabilizatory i kołnierze wiertnicze muszą być wykonane z niemagnetycznej stali nierdzewnej w celu uniknięcia zakłóceń magnetycznych w pracy sprzętu pomiarowego.


Ponadto narzędzia do otworów dolnych ze stali nierdzewnej są stosowane w agresywnych środowiskach ze względu na ich dobrą odporność na korozję.

Do naszych stabilizatorów niemagnetycznych używamy stali nierdzewnej P530 Mn-Cr-N, która spełnia wszystkie powyższe wymagania.


. Twardość: min. 260-350 HB HB
. Wytrzymałość na uderzenia: 122 J
Odporność na korozję: Przetestowano i zaliczono zgodnie z praktyką E normy ASTM 262
. Przenikalność magnetyczna: < 1,001

Rodzaje napawania
Roschen może wyposażyć Twoje stabilizatory w kilka różnych rodzajów napawania (HF 1000 do HF 5000). Jeśli masz wątpliwości, który wybrać, pomożemy Ci znaleźć najlepszą opcję napawania na podstawie cech formacji napotkanych w odwiercie.




HF1000
Zmielony węglik wolframu osadzony w matrycy z brązu niklowego. Wielkość ziarna 3 mm zapewnia większe stężenie węglika, co jest idealne do wiercenia miękkich formacji.


HF2000
Trapezowe wkładki z węglika wolframu umieszczone w matrycy spiekanego węglika niklowo-brązowego. Zapewnia to większą głębokość pokrycia węglikiem – idealne do wiercenia z dużym odchyleniem w formacjach ściernych.


HF3000
Wkładki z węglika wolframu osadzone w osadzie natryskowym proszku, idealne do formacji ściernych. Zalecane do stabilizatorów niemagnetycznych


HF4000
Wkładki z węglika wolframu (typu guzikowego). Wkładki zostały opracowane tak, aby umożliwić wkładanie na zimno i zachować ścisłe dopasowanie. Większe skupienie wkładek na dolnej trzeciej części ostrza i krawędzi natarcia zwiększy powierzchnię styku, aby zmniejszyć zużycie w wysoce ściernych formacjach.


HF5000
Ten proces tlenowo-acetylenowy wykorzystuje wytrzymałe cząstki węglika stopionego o różnych rozmiarach, utrzymywane w matrycy niklowo-chromowej, co zapewnia doskonałe właściwości wiążące i większe właściwości zużycia powierzchni. Poziomy twardości powierzchni powyżej 40 HRC. Idealny do zastosowań geotermalnych powyżej 350°C.






Jak zamówić?

Poniższe listy zawierają informacje potrzebne do zamówienia lub zapytania o stabilizator API. Jeśli nie masz pod ręką wszystkich wymaganych specyfikacji, nie martw się. Po prostu wyślij nam to, co masz, a my ustalimy resztę z Tobą.


Wymagane informacje o stabilizatorze


Typ stabilizatora: integralny, spawany, wymienny lub nieobrotowy
. Pozycja przewodu wiertniczego: przewód lub wiertło w pobliżu
. Owinięcie: ciasne spiralne, pełne spiralne, otwarte spiralne lub proste
Średnica otworu: Taka sama jak rozmiar wiertła
Średnica szyjki: Taka sama jak rozmiar kołnierza wiertarskiego
. Połączenia: Takie same jak podłączenie kołnierza wiertniczego i (w przypadku stabilizatora przywierającego) podłączenie wiertła.
. Stal: AISI 4145H lub niemagnetyczna
. Napawanie: dowolne HF-1000 do HF-5000



Wymagania opcjonalne

. Funkcje odciążające połączenie zgodnie z normą ISO 10424-2 (specyfikacja API 7-2)
. Podłączenie obróbki na zimno
. Obróbka powierzchni połączenia: Opcjonalnie tylko dla stabilizatorów niemagnetycznych
. Wgłębienie zaworu pływakowego: Tylko dla stabilizatorów blisko bitowych
. Spirala lewa: Tylko dla stabilizatorów łopatkowych spiralnych
