API 7-1 4-3/4" silnik do wiertniczego błota do twardych dysków z chromowanym wirem
API 7-1 4-3/4" silnik do wiertniczego błota do twardych dysków z chromowanym wirem
Opis produktu

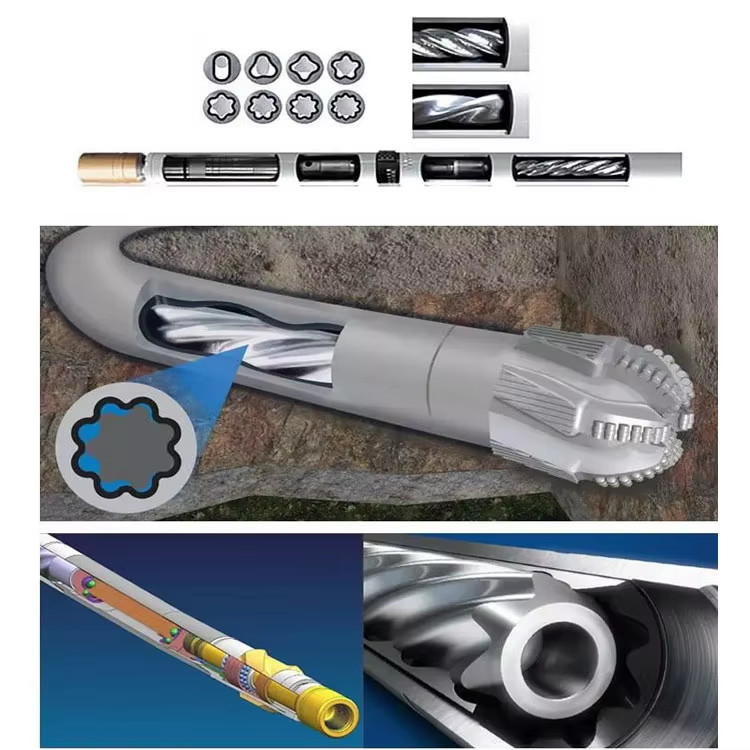

API Drilling Chinese Downhole Drilling Mud Motor to rodzaj narzędzia do wiercenia do dolnych otworów napędzanego błotem.i powstaje spadek ciśnienia między wejściem silnika a wyjściem, taki spadek ciśnienia będzie napędzać obrotowy silnika do obrotu i przekazywać moment obrotowy i prędkość obrotową do bit przez wał uniwersalny i wał przesyłowy.Właściwość silnika dołu zależy głównie od jego parametrów właściwości. Produkt ten wykorzystuje wysoką i nową technologię powlekania, aby uniknąć powlekania wirników wynikających z tradycyjnej technologii.Jest on stosowany do wiercenia kierunkowego, wiercenia poziomego, wiertarki kompozytowe, wiertarki klasterowe, wiertarki boczne i przebudowy wiertarki itp.
Różne zespoły silników do otworów do studni o rozmiarach 1 7/8′′~26′′ z 24 głównymi wymiarami (zidentyfikowanymi według średnicy zewnętrznej statora): 1-11/16′′,2-1/8′′,2-3/8′′,2-7/8′′,3-1/8′′,3-1/2′′,3-3/4",4′′,4-1/8′′,4-3/4′′,5′′,5-1/4′′,5-7/8′′,6-1/4′′,6-1/2′′,6-3/4′′,7-1/4′′,7-3/4′′,8′′,8-1/4′′,8-1/2′′,9′′,9-5/8′′,11-1/4′′.
Forma konstrukcji obejmuje prostą, pojedynczy zakręt, podwójny zakręt, regulowany kąt itp. Zakres temperatur odpornych na ciepło wynosi 250 °F (120 °C) lub mniej niż 250 °F (120 °C),i między 250 °F (120 °C) a 355 °F (180 °C)Możemy również dostarczyć wszystkie specyfikacje, w tym silnik odporny na błoto na bazie ropy naftowej i silnik odporny na błoto w nasyconej słonej wodzie.
Parametry techniczne
Parametry produktu silnik wiertniczy, silnik wiertniczy, silnik błotowy, silnik wiertniczy
4-3/4" OD Modele silników błota obejmują:
5LZ120x7.0 ((II), 5LZ120x7.0-4.5, 5LZ120x7.0V, 7LZ120x7.0-2.2, 7LZ120x7.0-2.9, 7LZ120x7.0-3.8
| Rodzaj | 5LZ73 x 7.0 | 5LZ89 7.0 | 5LZ95 7.0 | 7LZ95 3.5 | 9LZ95 x 7.0 | 5LZ120 x 7.0 | |
| Wielkość dziury | - Nie, nie. | 95~121 | 114~152 | 118~152 | 118~152 | 118~152 | 149~200 |
| W środku. | 33/4~43/4 | 41/2~6 | 45/8~6 | 45/8~6 | 45/8~6 | 57/8~77/8 | |
| Rodzaj nitki | Na górze | 23/8"REG | 23/8"REG | Rozporządzenie (WE) nr 27/8 | 27/8"TBG | Rozporządzenie (WE) nr 27/8 | 31/2"REG |
| Dołu | 23/8"REG | 23/8"REG | Rozporządzenie (WE) nr 27/8 | Rozporządzenie (WE) nr 27/8 | Rozporządzenie (WE) nr 27/8 | 31/2"REG | |
| Spadek ciśnienia dyszki | MPa | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~3.5 | 1.4~7 | 1.4~7 |
| Zalecam przepływ | L/S | 3 ~ 8 | 3 ~ 8 | 7 ~ 12 | 7~11 | 6 ~ 10 | 9 ~ 14 |
| Trochę obracające się | R/min | 109 ~ 291 | 95 ~ 200 | 90~195 | 120 ~ 240 | 90~200 | 95 ~ 200 |
| Spadek ciśnienia silnika | MPa | 2.4 | 2.4 | 3.2 | 2.4 | 2.4 | 3.2 |
| Moment obrotowy | N.M. | 460 | 628~838 | 1260~1630 | 723~960 | 750~1020 | 1480~1820 |
| Moment obrotowy opóźnienia | N.M. | 650 | 1300 | 2200 | 1500 | 1550 | 2440 |
| Moc wyjściowa | KW | 4.7~12.5 | 7.3 ~ 15.3 | 13.6~29.5 | 18 do 24 lat | 8.3~18.5 | 16.4~34.5 |
| Zalecana waga bitów | T | 4.7~12.5 | 2 | 2.5 | 1 | 2.5 | 3 |
| Maksymalna masa odłamków | T | 2.5 | 3 | 5 | 1.5 | 5 | 5 |
| Długość | Wprost. | 3450 | 3570 | 4450 | 2500 | 3590 | 5085 |
| (mm) | Jednorazowa krzywa | 3450 | 4675 | 3590 | 5335 | ||
| Waga | Wprost. | 100 | 98 | 140 | 89 | 120 | 390 |
| (kg) | Jednorazowa krzywa | 102 | 150 | 120 | 420 | ||
| Rodzaj | 5LZ165 x 7.0 | 5LZ165 x 7.0 | 5LZ172 x 7.0 | 5LZ197 x 7.0 | 5LZ210 x 7.0 | 5LZ244 7.0 | |
| Wielkość dziury | - Nie, nie. | 213 ~ 251 | 213 ~ 251 | 213 ~ 251 | 251 ~ 311 | 251~375 | 311 ~ 445 |
| W środku. | 83/8~97/8 | 83/8~97/8 | 83/8~97/8 | 97/8~121/4 | 97/8~143/4 | 121/4~171/4 | |
| Rodzaj nitki | Na górze | 41/2"REG | 41/2"REG | 41/2"REG | 51/2"REG | 65/8"REG | 65/8"REG |
| Dołu | 41/2"REG | 41/2"REG | 41/2"REG | 65/8"REG | 65/8"REG | 75/8"REG | |
| Spadek ciśnienia dyszki | MPa | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 | 1.4~7 |
| Zalecam przepływ | L/s | 20 ~ 28 | 20 ~ 28 | 25 ~ 35 | 25 ~ 57 | 35 ~ 50 | 50 ~ 75 |
| Trochę obracające się | R/min | 90~160 | 80 ~ 150 | 90~160 | 86~196 | 100~160 | 100~160 |
| Spadek ciśnienia silnika | MPa | 2.4 | 3.2 | 4 | 4 | 4 | 4 |
| Moment obrotowy | N.m | 2750~3960 | 3860~4980 | 5860~6970 | 7800~9350 | 9980~11900 | 12870~13970 |
| Moment obrotowy opóźnienia | N.m | 6300 | 8470 | 11550 | 18690 | 19600 | 23000 |
| Moc wyjściowa | Kw | 31.6~56.2 | 37-69.4 | 60.4~107.4 | 70~160 | 115~183 | 140~225 |
| Zalecana waga bitów | T | 8 | 8 | 10 | 16 | 17 | 18 |
| Maksymalna masa odłamków | T | 16 | 16 | 16 | 24 | 28 | 30 |
| Długość | Wprost. | 5930 | 6830 | 7230 | 8470 | 8400 | 9060 |
| (mm) | Jednorazowa krzywa | 6180 | 7080 | 7480 | 8720 | 8660 | 9320 |
| Waga | Wprost. | 742 | 820 | 930 | 1140 | 1460 | 1980 |
| (kg) | Jednorazowa krzywa | 772 | 850 | 970 | 1195 | 1520 | 2050 |
