Standardowy sprzęt do badania penetracyjnego SPT Travel Hammer 2 "63,5 kg do pobierania próbek gleby
Sprzęt SPT, próbnik gleby, standardowy test penetracyjny
Opis

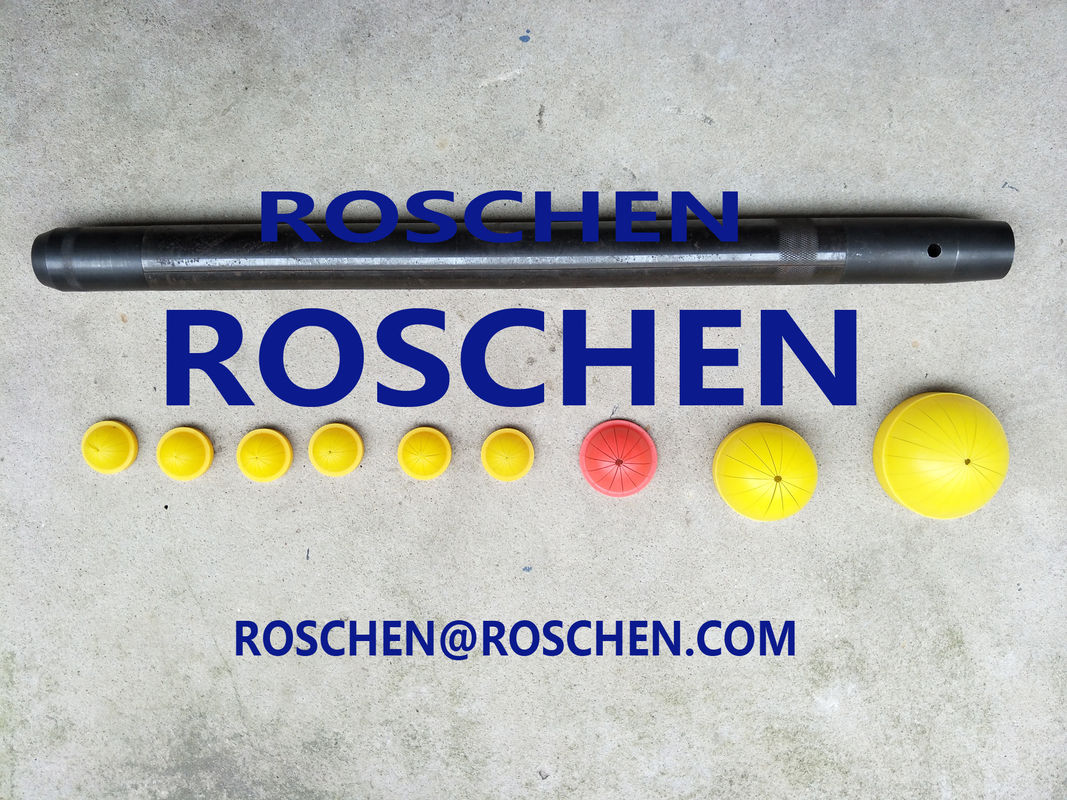

Próbnik z dzieloną rurką SPT Komponenty, w tym adapter zaworu kulowego, rurki dzielone, koszyk ustalający i stopka SPT.
SPT Split Tube Sampler jest przeznaczony do wykonywania standardowych testów penetracyjnych (SPT) zgodnie z normą BS 1377: Part 9: 1990 i ASTM. Top Ball Valve Adapter, para Split Spoons i otwarte SPT Shoe tworzą kompletny zestaw Split Tube Sampler. Element ustalający koszyka wykonany ze stali lub tworzywa sztucznego jest również dostępny jako opcja z próbnikiem. Adapter zaworu kulowego zapobiega wypłukiwaniu próbek z próbnika po jego wyjęciu z odwiertu. Do przeprowadzenia testów SPT (c) w żwirze i luźnym materiale dostępny jest stożek nosowy 60 stopni lub długi pręt stały o punkcie 60 stopni. Połączenie śrubowe na górnym adapterze zależy od rodzaju żerdzi używanych do napędzania próbnika. Najczęściej używane pręty to 1-1 / 2 "BS Whitworth, NWY Rod, BW lub AW.
Standardowy próbnik podzielonej rurki ma długość 2 "(50,8 mm) OD x 1-3 / 8" (34,9 mm) o długości ID x 18 "(457 mm) / 24" (610 mm). W ciężkich warunkach jazdy dostępna jest wersja "Tuflok" Heavy-duty.
Standardowy test penetracyjny (SPT) jest szeroko stosowaną metodą eksploracji gleby w celu uzyskania względnego wskaźnika spójności siły gleby lub gęstości ziarnistej gleby. Próbkowanie SPT w spoistych glebach polega na napędzaniu podzielonego cylindra (łyżeczką) próbnika na spodzie sznurka wiertniczego, aby odzyskać zakłóconą próbkę, podczas gdy w ziarnistej glebie stały stożek zastępuje rozdwojoną łyżkę. Próbnik wbijany jest w glebę za pomocą standardowego ciężaru młotkowego / opadowego o wadze 63,5 kg, który spada na odległość 760 mm. Jest on przesuwany o sześć skoków co 75 mm, a suma uderzeń potrzebnych do przebicia ostatnich czterech przyrostów jest używana do obliczenia "wartości N".
Wykazano, że rodzaj i charakterystyka pracy młotka SPT może mieć znaczący wpływ na wynikowe wartości N "SP". Norma BS EN ISO 22476-3 wymaga, aby rejestrowany był stosunek energii (Er) (energia przekazywana przez młotek SPT do prętów w porównaniu z energią teoretyczną młota) oraz dostarczony certyfikat kalibracji.
Współczynnik energii (Er)
Wpływ różnych typów urządzeń na zmierzone wartości SPT N jest dobrze znany. Głównymi powodami, jak odnotowano w BS EN ISO 22476-3, są straty energii spowodowane tarciem młota w porównaniu do swobodnego spadania oraz podczas uderzenia młota i kowadła. Clayton (1995) podał wskaźniki energii pomiędzy 43% a 85% dla testów z ośmiu różnych krajów o wartości mierzonej dla automatycznego młota udarowego w Wielkiej Brytanii wynoszącego 73%. BS EN ISO 22476-3 stwierdza, że stosunek energii wykorzystywanego sprzętu musi być znany "jeśli wartości N mają być użyte do ilościowej oceny fundamentów lub porównania wyników".
Częstotliwość kalibracji
Brytyjskie normy zapewniają zalecaną metodę pomiaru faktycznej energii, obliczania stosunku energii, a także zapewniają specyfikację. Pomiary są wymagane corocznie, chyba że sprzęt został zmodyfikowany, uszkodzony lub zgodnie z życzeniem klienta. Projektanci mogą określać częstsze wzorcowanie, a dodatkowo kalibracje na początku dużych kontraktów, w których zaleca się korzystanie z wielu zestawów i sprzętu SPT.
