SERIA "X":
Rury osłonowe serii "X" są połączone w jednej płaszczyźnie. Mają gwint pudełko na obu końcach i zawierają sprzęgło od pinu do pinu.
Złącza na osłonę można wymienić, gdy nici są zużyte lub uszkodzone i mogą być dostarczane oddzielnie.
Dostępne w rozmiarach PX, HX, NX, BX i AX.
SERIA "X" SPECYFIKACJA TECHNICZNA:
ROZMIAR | Rura ODA (mm) | Sprzęgło IDB (mm) | Gwinty na cal (TPI) |
PX | 140 | 125 | 5 |
HX | 114,5 | 100,1 | 5 |
NX | 89 | 76.4 | 8 |
BX | 73.1 | 60,4 | 8 |
TOPÓR | 57,3 | 48,5 | 8 |
Rury osłonowe DCDMA-BS Dane techniczne:
ROZMIAR | Rura ODA (mm) | Rura IDB (mm) | Gwinty na cal (TPI) |
południowy zachód | 168,5 | 154 | 5 |
PW | 140 | 125 | 5 |
HW | 114,3 | 101.6 | 5 |
północny zachód | 89 | 76.4 | 8 |
BW | 73.1 | 60,4 | 8 |
AW | 57,3 | 48,5 | 8 |
Rury ze spłaszczonymi połączeniami mają grubsze ścianki niż ich równorzędny odpowiednik, co zapewnia cięższą strunę wiertniczą. Grubsze ścianki zapewniają również lepszy kontakt z gwintem, co zapobiega wspinaniu się gwintów pod dużym momentem obrotowym.
Standardowe długości efektywne to 3,0, 1,5, 1,0 i 0,5 metra. Inne długości mogą być wytwarzane na życzenie.
Wszystkie rury osłonowe mają gwinty z prawej strony. Gwinty lewostronne mogą być wytwarzane na żądanie.
Uwaga

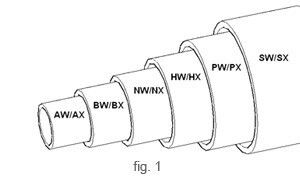

Rozmiary obudowy są zaprojektowane tak, aby były teleskopowo jeden w drugim, jak pokazano na ilustracji (rys.1).
Zewnętrzna średnica każdej wielkości obudowy jest wystarczająco mała, aby zmieścić się w otworze wywierconym przez następny większy rozmiar bitów rdzenia.
Wewnętrzna średnica jest wystarczająco duża, aby umożliwić wiercenie z tym samym wyznaczonym rozmiarem wyposażenia wiertniczego lub do wstawiania kolejnych mniejszych rozmiarów rur osłonowych i ich odpowiedniego wyposażenia (bity, buty itp.).
Np. rury osłonowe NW pasują do otworu wywierconego przez rdzeń rdzeniowy o rozmiarze HW i umożliwiają wiercenie za pomocą sprzętu wiertniczego o rozmiarach NW i wstawianie obudowy BW.
AKCESORIA:
Dostępna jest pełna gama akcesoriów do rur osłonowych DCDMA-BS:
