RC40 RC45 RC50 Wiertła udarowe RC do wierceń młotkowych do pobierania próbek złota w obiegu wstecznym

RC40 RC45 RC50 RC Młoty RC i wiertła do wierceń do pobierania próbek złota metodą odwróconego obiegu

Wiercenie z odwróconym obiegiem z wykorzystaniem sprężonego powietrza lub gazu, znane również jako wiercenie z odwróconym obiegiem ze sprężonym powietrzem, narzędzie wiertnicze składa się z dwóch części: górna część to dwuścienna rura wiertnicza, a dolna część to jednościenna rura wiertnicza (znana również jako tuleja), która jest połączona przez mieszalnik gazowo-wodny (złącze do podnoszenia gazu).

Zasada wiercenia z odwróconym obiegiem polega na tym, że sprężone powietrze jest stale przesyłane do mieszalnika powietrzno-wodnego przez kanał pierścieniowy między rurami wewnętrznymi i zewnętrznymi dwuściennej rury wiertniczej, tak aby powietrze mieszało się z płynem płuczącym w rurze wiertniczej, tworząc kolumnę mieszaniny o stosunkowo małej gęstości, a różnica ciśnień jest generowana między kolumną cieczy na zewnątrz rury wiertniczej, a odwrócony obieg jest tworzony pod działaniem tej różnicy ciśnień, tak że mieszanina cieczy w wewnętrznej rurze wiertniczej wyprowadza urobku z otworu.

Pęcherzyki w mieszaninie powietrza nadal się rozprężają z powodu stopniowego spadku ciśnienia zewnętrznego podczas procesu wznoszenia, tak że prędkość mieszaniny powietrza rośnie coraz szybciej (praca rozprężania sprężonego powietrza jest zamieniana na energię kinetyczną cieczy). Metoda ta nie może być stosowana na etapie otwierania i należy poczekać, aż mieszalnik gazowo-wodny zejdzie na pewną głębokość (zazwyczaj głębokość otworu wynosi ponad 25 m), a różnica ciśnień między kolumną cieczy wewnątrz i na zewnątrz całego rurociągu może być wystarczająca do utworzenia odwróconego obiegu. Dopóki ciśnienie sprężarki powietrza jest wystarczające, nie ma ograniczeń co do głębokości otworu dla tej metody.

Cechy:

1. RC40, RC45, RC50:

   • Znaczenie: Średnice obudowy (w milimetrach).

   • Funkcja: Określają one średnicę zewnętrzną tymczasowej stalowej obudowy używanej do wykładania otworu wiertniczego i zapobiegania zapadaniu się.

   • Rozmiary: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm. (Rzeczywiste średnice wewnętrzne/zewnętrzne różnią się nieznacznie w zależności od producenta).

2. Młot RC:

   • Znaczenie: Młot wgłębny (DTH) używany w systemie RC.

   • Funkcja: Młot pneumatyczny (sprężone powietrze), który zapewnia siłę uderzenia do kruszenia skał. Znajduje się bezpośrednio za wiertłem.

   • Kompatybilność: Młoty RC są zaprojektowane tak, aby pasowały do określonych rozmiarów obudowy (np. młot RC40 pasuje do obudowy RC40, młot RC50 do obudowy RC50).

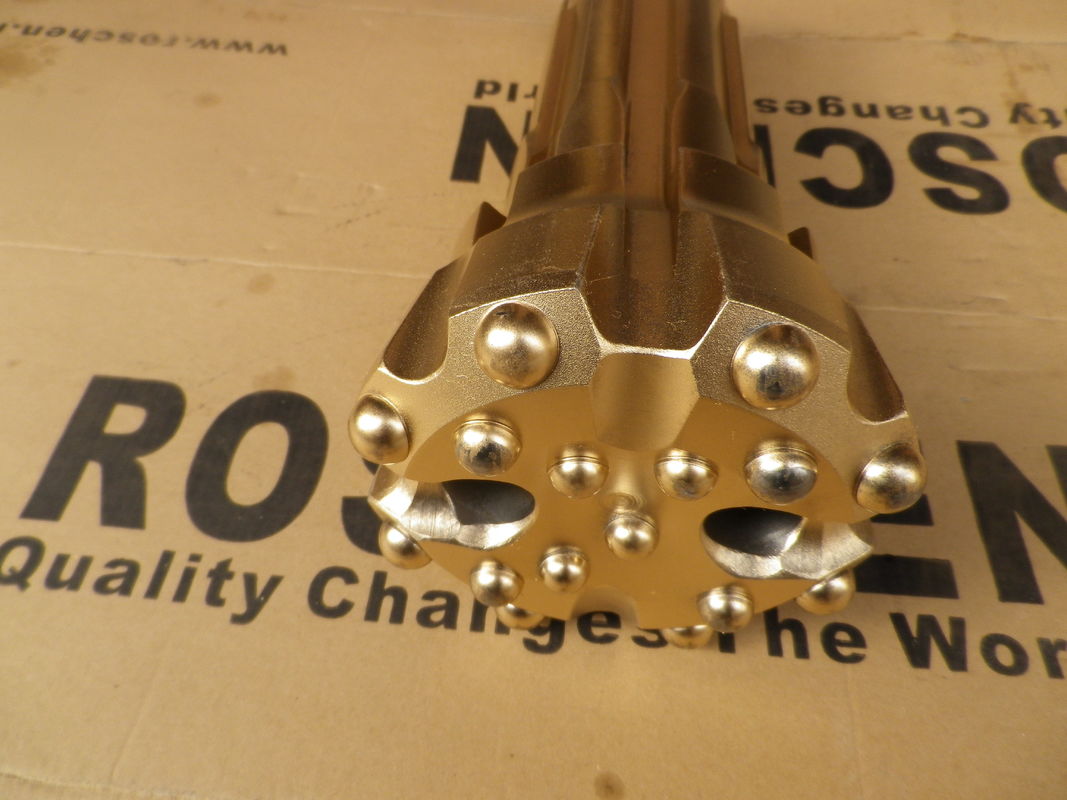

3. WIERTŁO RC:

   • Znaczenie: Wiertło zaprojektowane specjalnie do użytku z młotem RC i systemem obudowy.

   • Funkcja: Mocuje się do przodu młota RC. Tnie/kruszy skałę i zazwyczaj ma większą średnicę niż sama obudowa.

   • Konstrukcja: Posiada duże porty płuczące, które umożliwiają wydmuchiwanie urobku z powrotem w pierścieniu między rurą wiertniczą/obudową a ścianą otworu wiertniczego. Rozmiar wiertła (średnica zewnętrzna) jest zaprojektowany tak, aby pasował do średnicy wewnętrznej obudowy, z którą jest używany.

Jak działają razem:

1. Młot RC (np. w rozmiarze dla obudowy RC50) jest przymocowany do rury wiertniczej.

2. Wiertło RC (np. w rozmiarze dla obudowy RC50) jest przymocowane do przodu młota.

3. Ten zespół obraca się wewnątrz Obudowy (np. RC50).

4. Sprężone powietrze zasila młot, napędzając wiertło do kruszenia skał.

5. To samo powietrze wydmuchuje urobek skalny w górę pierścienia otworu wiertniczego (na zewnątrz obudowy).

6. Obudowa jest przesuwana (zazwyczaj napędzana lub wibrowana) za wiertłem, aby podtrzymywać otwór.

Podsumowując:

• RC40/RC45/RC50: Określają rozmiar obudowy (średnicę) używaną.

• Młot RC: Narzędzie udarowe, które pasuje do wnętrza tego konkretnego rozmiaru obudowy.

• Wiertło RC: Narzędzie tnące przymocowane do młota, zaprojektowane do pracy z tym konkretnym rozmiarem obudowy/młota.

Te elementy są częścią systemu zaprojektowanego do wydajnego, stabilnego wiercenia w trudnych warunkach gruntowych, gdzie ryzyko zapadnięcia się otworu jest wysokie.
