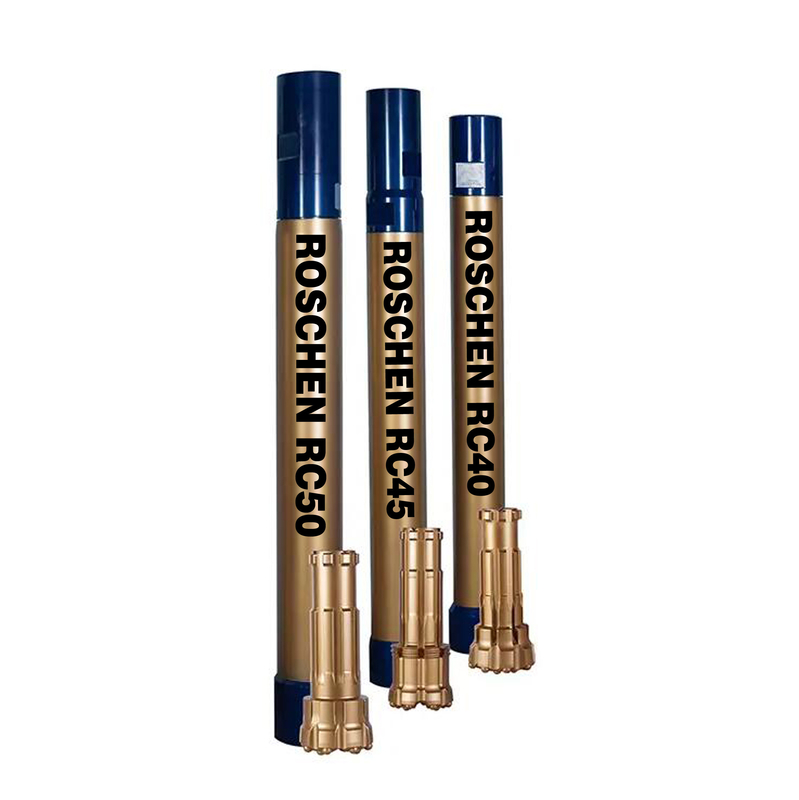

RC40 RC45 RC50 RC Hammer RC BIT DRILLING

RC40 RC45 RC50 RC Hammer RC BIT DRILLING


Określenia te odnoszą się do komponentów systemów wiercenia z obudową obrotową (RC), powszechnie stosowanych w budownictwie, górnictwie i wierceń geotechnicznych do tworzenia otworów wiertniczych o dużej średnicy.

RC40, RC45, RC50:

Znaczenie: średnice obudowy (w milimetrach).

Funkcja: określają zewnętrzną średnicę tymczasowej stalowej obudowy stosowanej do wyłożenia otworu i zapobiegania jego załamania.

Rozmiary: RC40 = ~40mm, RC45 = ~45mm, RC50 = ~50mm. (Rzeczywiste średnice wewnętrzne/zewnętrzne różnią się nieznacznie w zależności od producenta).

RC Hammer:

Znaczenie: Młotek do dziury (DTH) stosowany w systemie RC.

Funkcja: Młotek napędzany pneumatycznie (przemysłem sprężonym), który zapewnia siłę uderzeniową do złamania skały.

Kompatybilność: młotki RC są zaprojektowane tak, aby pasowały do określonych rozmiarów obudowy (np. młot RC40 pasuje do obudowy RC40, młot RC50 do obudowy RC50).

BIT DRILLING RC:

Znaczenie: wiertarka specjalnie zaprojektowana do stosowania z systemem RC Hammer and Casing.

Funkcja: Przymocowany do przedniej części młotka RC. Przecina/łama skałę i zwykle ma większą średnicę niż sama obudowa.

Konstrukcja: wyposażone w duże przewody spłukiwania, które umożliwiają odciąganie odcinków w górę pierścienia między struną wiertniczą/obudową wiertniczą a ścianą otworu.Miernik bit (średnica zewnętrzna) jest zaprojektowany, aby oczyścić średnicę wewnętrzną obudowy jest używany z.

Jak współpracują:

Wykorzystanie urządzeń do przeprowadzania pomiarów (np. urządzenia do przeprowadzania pomiarów)

Bursztyn RC (np. rozmiarowy dla obudowy RC50) jest mocowany z przodu młotka.

Zespół ten obraca się wewnątrz obudowy (np. RC50).

Ciśnione powietrze napędza młotek, napędzając kawałek do rozbicia skały.

To samo powietrze odpycha skały w górę pierścienia odwiertów (poza obudową).

Obudowa jest zwiększona (zazwyczaj napędzana lub wibrowana) za bitem, aby wspierać otwór.

Podsumowanie:

RC40/RC45/RC50: Należy określić stosowany rozmiar obudowy (średnicę).

RC Hammer: Perkusyjne narzędzie, które mieści się w konkretnym rozmiarze obudowy.

RC Drilling Bit: narzędzie do cięcia przymocowane do młotka, zaprojektowane do pracy z określonym rozmiarem obudowy/młotka.

Komponenty te są częścią systemu zaprojektowanego do wydajnego i stabilnego wiercenia w trudnych warunkach gruntowych, w których istnieje ryzyko załamania się dziury.
