Beczka Barwna
>
|
| Place of Origin | Germany |
| Nazwa handlowa | ROSCHEN |
| Orzecznictwo | ISO, API |
| Model Number | AQ, BQ, NQ, HQ, PQ, T36, T46, T56, T66, T76, T86, HWF, PWF, SWF, UWF, ZWF, RWT, EWT, AWT, BWT, NWT, HWT (Single Tube/Double Tube), EWG, AWG, BWG, NWG, HWG (Single Tube/Double Tube), EWM, AWM, BWM, NWM, T256, T266, T276, T286, T2101/T676, T686, T6101, T6116 |

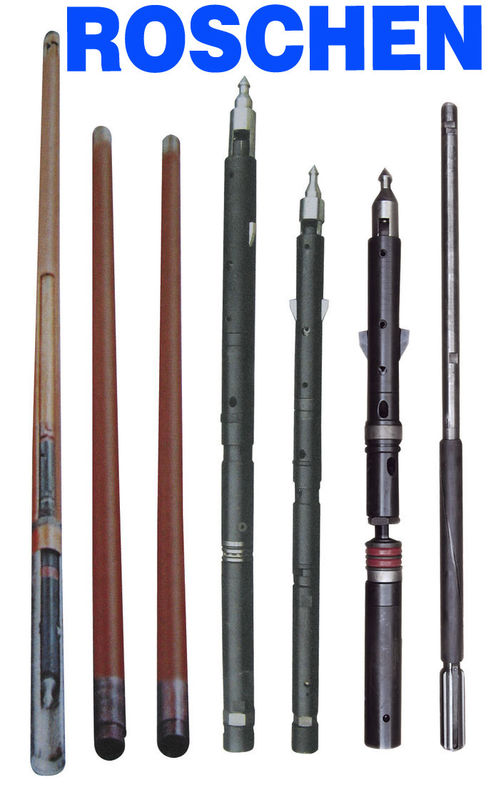

Zespół trójfazowy rdzenia cylindrycznego o długości 5 stóp i 10 stóp z rurą dzieloną NQ3 HQ3 PQ3
Potrójna rura rdzeniowa z rdzeniem rdzeniowym ze splintą rdzeniową NQ3 HQ3 PQ3
Beczka rdzeniowa z rdzeniem rdzeniowym z rdzeniem rdzeniowym 5 stóp, 10 stóp z rurką dzieloną NQ3 HQ3 PQ3
Potrójna rura rdzeniowa z rdzeniem rdzeniowym ze splintą rdzeniową NQ3 HQ3 PQ3
Opis trzyczęściowej rdzeniówki na sprzedaż:
Beczki potrójnie trzonowe NQ3 HQ3 PQ3 są na ogół używane do celów geotechnicznych, zaprojektowanych w celu zmaksymalizowania odzysku rdzenia w miękkich formacjach, a ta seria luf rdzeniowych ma zalety dobrych właściwości wiertniczych, wysokiej wydajności ratowania i niskiego zużycia.
Składa się z zespołu rury zewnętrznej i zespołu rurki wewnętrznej. Skrzynia ze sklejki o standardowym formacie eksportowym służy do pakowania rdzeni z rdzeniem serii HQ.
1. CORE BARREL
KONFIGURACJA I APLIKACJA CORE BARREL:
Zespół rdzenia rdzenia składa się z grupy rurki wewnętrznej i grupy rur zewnętrznych.
Grupa rurek wewnętrznych zbiera próbkę rdzenia podczas procesu wiercenia i jest niezależna od grupy rur zewnętrznych.
Grupa rurek wewnętrznych składa się z:
Grupa tuby zewnętrznej zawsze pozostaje na dnie otworu i mieści grupę dętek podczas procesu wiercenia.
Grupa z zewnętrzną tubą składa się z pozostałej części składowej rdzenia rdzenia:
Rdzenie dwururowe z dzieloną rurą, tego typu rdzeniowe beczki składają się z tej samej grupy, co powyżej, ale wykorzystują trzecią rurę zwaną wewnętrzną tuleją lub dzieloną rurą, która jest umieszczona wewnątrz wewnętrznej rurki.
| Seria | Model | Wiertło (mm) | Rozwiertak | Rura zewnętrzna | Wewnętrzna rura | Masa jednostkowa | |||
| Wewnętrzna średnica | Średnica zewnętrzna | Średnica zewnętrzna | Średnica zewnętrzna | Wewnętrzna średnica | Średnica zewnętrzna | Wewnętrzna średnica | Kg / zestaw | ||
| Cewka z rdzeniem serii CQ | BQ | 59,5 | 36,5 | 60 | 57,2 | 46 | 42,9 | 38.1 | 45 |
| NQ | 74.6 | 47.6 | 75,8 | 73 | 60.3 | 55,6 | 50 | 65 | |
| HQ | 95.6 | 63,5 | 96 | 92.1 | 77,8 | 73 | 66,7 | 105 | |
| PQ | 122 | 85 | 122,6 | 118 | 103 | 95.3 | 88,9 | 150 | |
| Rozmiary systemu beczkowozu Boart Longyear | ||
| ROZMIAR | CORE Ø | HOLE Ø |
| AQTK | 35,5 mm (1-3 / 8 cali) | 48 mm (1-7 / 8 cali) |
| BQ | 36,4 mm (1-7 / 16 cali) | 60 mm (2-3 / 8 cali) |
| BQTK | 40,7 mm (1-5 / 8 cali) | 60 mm (2-3 / 8 cali) |
| NQ | 47,6 mm (1-7 / 8 cali) | 75,7 mm (3 cale) |
| NQTK (NQ2 ") | 50,6 mm (2 cale) | 75,7 mm (3 cale) |
| NQ3 | 45 mm (1-3 / 8 cali) | 75,7 mm (3 cale) |
| HQ | 63,5 mm (2-1 / 2 cala) | 96 mm (3-3 / 8 cala) |
| HQ3 | 61,1 mm (2-3 / 8 cali) | 96 mm (3-3 / 8 cala) |
| PQ | 85 mm (3-3 / 8 cala) | 122,6 mm (4-7 / 8 cali) |
| PQ3 | 83 mm (3-1 / 4 cala) | 122,6 mm (4-7 / 8 cali) |
| Rozmiary systemu beczkowego Core Atlas Copco | ||||
| SYSTEM | CORE Ø | HOLE Ø | ||
| mm | w | mm | w | |
| ZA | 48,0 | 1,89 | 27,0 | 1.06 |
| b | 59,9 | 2,36 | 36,4 | 1.43 |
| N | 75,7 | 2,98 | 47,6 | 1,88 |
| H | 96,1 | 3,78 | 63,5 | 2.5 |
| P | 122,6 | 4,83 | 85,0 | 3.35 |
