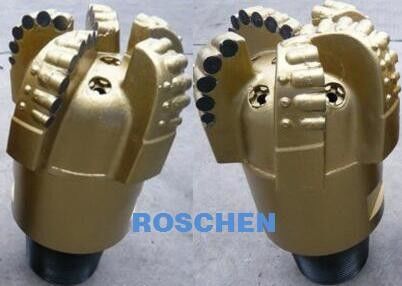

Wiertła diamentowe z polikrystalicznego kompaktowego rdzenia do płaskich wierteł skalnych / spiekanych
Spiekane płaskie wiertła rdzeniowe PDC Polikrystaliczne kompaktowe wiertło diamentowe do wiercenia miękkiego ze spękaną formacją skalną
Spiekane płaskie wiertła rdzeniowe PDC Kompaktowa diamentowa wiertło polikrystaliczne
Idealny do wiercenia w miękkich i średnich formacjach osadowych, które są jednorodne i kompetentne. Frezy PCD są dostępne w kilku rozmiarach i są rozmieszczone tak, aby zapewnić maksymalną szybkość penetracji i długą żywotność w zależności od zastosowania. Bity są zbudowane z wytrzymałego, odpornego na zużycie korpusu matrycy i wzmocnienia. W rezultacie zużyte noże można obracać lub wymieniać, co pozwala na dalsze używanie wiertła.
Zalety produktu:
1. Bit spiekany PCD z najlepszymi zębami PCD;
2. Węglik wolframu jako korpus wiertła;
3. Ponad 50 lat doświadczenia w produkcji;
4. Solidna jakość;
5. Układ noży jest zrównoważony siłą w celu wywiercenia precyzyjnego okrągłego otworu i zmniejszenia wiru świdra;
6. Duże miejsca na śmieci i porty spłukiwania;
7. Zaawansowany geometryczny wzór dla szybszej penetracji;
Wiertło PDC najlepsza cena na sprzedaż
Wprowadzenie PDC (Polikrystaliczny Diament Compact):
PDC jest wykonany z mikroproszku diamentowego i twardego stopu w wysokiej i wysokiej temperaturze
ciśnienie. Charakteryzuje się wysoką odpornością na ścieranie jak diament, a jednocześnie odpornością na uderzenia jak twardy stop, co czyni go najlepszym materiałem na wiertło. Wzmocniony PDC ma gęstszy proszek diamentowy, podłoże ze stopu twardego stopu sprawiło, że dwie warstwy stały się jednolite. Tak więc wzmocniony PDC o odporności na zużycie wieczerzy, dłuższej żywotności i wysokiej wydajności.
Funkcje:
1. Nadaje się do miękkich i średnich pokoleń (f = 1-10), szczególnie nadaje się do twardszych konstrukcji skalnych, niedostępne w przypadku łamanych, spękanych, silnych form ściernych.
2. Korpus świdra jest wyposażony w zaawansowaną technologię spiekania, ma wysoką wytrzymałość i dobrą ochronę grubości;
3. Wysokiej jakości frezy z polikrystalicznego diamentu (PDC), ponieważ zęby tnące i zaawansowana technologia spawania sprawiają, że bity mają stabilną jakość.
4. Bity mają mocne zastosowanie warstwowe, wysoką wydajność wiercenia i długą żywotność. Różne parametry są znacznie lepsze niż bity PDC ze stalowym korpusem.
ROZMIAR BITU (CALI) | API REGULARNY PIN (CAL) | ZALECANY MOMENT MAKIJAŻOWY (KN.M) |
4 1/2 do 4 3/4 | 2 7/8 API | 6,0 ~ 7,5 |
5 1/8 do 7 3/8 | 3 1/8 API | 9,5 ~ 12 |
7 1/2 do 9 3/8 | 4 1/2 API | 16,0 ~ 22 |
9 1/2 do 14 1/2 | 6 5/8 API | 38 ~ 43 |
14 5/8 do 17 1/2 | 7 5/8 API | 46 ~ 54 |
Zalecany moment dokręcania diamentów i bitów PDC | |||
Rozmiar bitu | Rozmiar i styl API Połączenie obrotowe | Zalecany moment obrotowy | |
cal | cal | kft.lbs | KN.m |
3-11 / 16 "~ 4-1 / 2" | Reg. 2-3 / 8 " | 2,4 ~ 2,7 | 3,3 ~ 3,6 |
4-17 / 32 "~ 5" | Reg. 2-7 / 8 " | 4,7 ~ 5,1 | 6,3 ~ 6,9 |
5-1 / 32 "~ 7-3 / 8" | 3-1 / 2 "Reg | 7,7 ~ 8,4 | 10,4 ~ 11,4 |
7-13 / 32 "~ 9-3 / 8" | 4-1 / 2 " | 17,8 ~ 19,5 | 24,1 ~ 26,5 |
9-13 / 32 "~ 14-1 / 2" | 6-5 / 8 " | 38,2 ~ 42,0 | 51,7 ~ 56,9 |
14-9 / 16 "~ 26" | 7-5 / 8 " | 60,9 ~ 67,0 | 82,5 ~ 90,8 |
Specyfikacja wiertła PDC | |||||||||
Główne rodzaje | Specyfikacja | Zalecany parametr operacji | |||||||
Rozmiar | Model | Ilość ostrzy | Rozmiar głównego noża | Dysza Ilość | Długość pomiarowa | Połączenie | Prędkość obrotowa (r / min) | Waga na bicie (KN) | Przepływ (lps) |
6 " | M1375GR / M433 | 7 | Ø13mm | 6 | 1,5 "~ 2" | 3 1/2 Reg | 80 ~ 300 | 10 ~ 80 | 20 ~ 35 |
8 1/2 " | M1375GR / M433 | 7 | Ø13mm | 6 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 260 | 60 ~ 100 | 22 ~ 35 |
8 1/2 " | M1952FC / M323 | 5 | Ø19mm | 5 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655FGA / M323 | 5 | Ø16mm | 7 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1655G / M423 | 6 | Ø16mm | 6 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1953X / M323 | 5 | Ø19mm | 5 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1954 / M323 | 5 | Ø19mm | 5 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1366FG / M433 | 6 | Ø13mm | 6 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1676FG / M423 | 7 | Ø16mm | 7 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | M1942 / M223 | 4 | Ø19mm | 4 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | S1365 / S423 | 6 | Ø13mm | 6 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
8 1/2 " | S1665 / S323 | 6 | Ø16mm | 6 | 2 "~ 3,5" | 4 1/2 Reg | 60 ~ 250 | 10 ~ 100 | 25 ~ 36 |
9 1/2 " | S1953FG / S323 | 5 | Ø19mm | 6 | 2 "~ 3,5" | 6 5/8 Reg | 60 ~ 250 | 20 ~ 100 | 30 ~ 40 |
9 1/2 " | M1664FG / M423 | 6 | Ø16mm | 8 | 2 "~ 3,5" | 6 5/8 Reg | 60 ~ 250 | 20 ~ 110 | 30 ~ 40 |
11 5/8 " | S1653 / S223 | 5 | Ø16mm | 7 | 2,5 "~ 4" | 6 5/8 Reg | 60 ~ 250 | 30 ~ 130 | 30 ~ 60 |
12 1/4 " | M1963GR / M223 | 6 | Ø19mm | 6 | 2,5 "~ 4" | 6 5/8 Reg | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | M1662GR / M323 | 6 | Ø16mm | 7 | 2,5 "~ 4" | 6 5/8 Reg | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | M1675GR / M423 | 7 | Ø16mm | 6 | 2,5 "~ 4" | 6 5/8 Reg | 80 ~ 250 | 30 ~ 140 | 28 ~ 70 |
12 1/4 " | S1952C / S323 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 6 5/8 Reg | 80 ~ 250 | 30 ~ 150 | 40 ~ 55 |
13 5/8 " | S1952 / S324 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 6 5/8 Reg | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
14 3/4 " | M1952 / M324 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 7 5/8 Reg | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
14 3/4 " | S1952 / S324 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 7 5/8 Reg | 60 ~ 250 | 20 ~ 110 | 45 ~ 60 |
16 " | S1952 / S324 | 5 | Ø19mm | 7 | 2,5 "~ 4" | 7 5/8 Reg | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
16 " | S1655JA / S324 | 6 | Ø16mm | 9 | 2,5 "~ 4" | 7 5/8 Reg | 60 ~ 250 | 30 ~ 180 | 45 ~ 70 |
17 1/2 " | S1665JA / S324 | 6 | Ø16mm | 9 | 3,5 "~ 5" | 7 5/8 Reg | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
17 1/2 " | S1954 / S324 | 5 | Ø19mm | 7 | 3,5 "~ 5" | 7 5/8 Reg | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
22 " | S1995CA / S324 | 9 | Ø19mm | 12 | 2,5 "~ 3,5" | 7 5/8 Reg | 60 ~ 250 | 30 ~ 200 | 45 ~ 80 |
