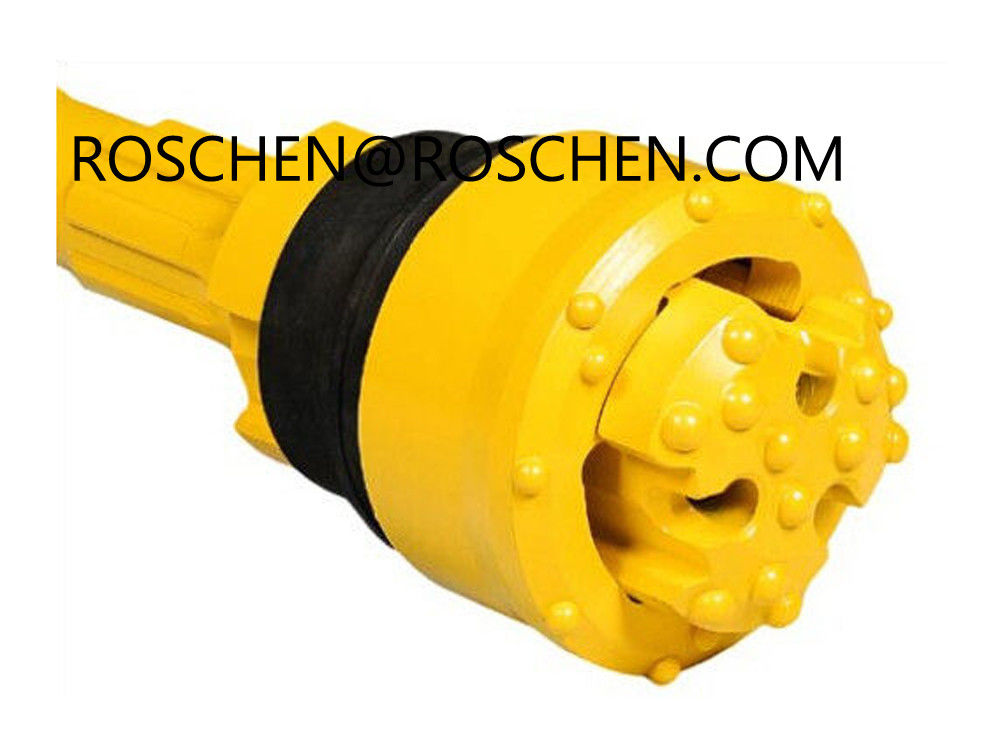

Overburden Drill Bit overburden drilling system 70mm - 400mm OD

System wiercenia nadkładu

Montaż systemu Stratex

Metoda wiercenia Stratex jest stosowana w wiertnicach pneumatycznych i młotach wiertniczych większości producentów.Żerdź wiertnicza jest połączona z górnym napędem wiertnicy za pomocą przełącznika pomocniczego lub obrotowego.Żerdź wiertniczą jest następnie łączona z młotem wiertniczym w ten sam sposób.Nakrętka mocująca i pierścienie rozcięte są usuwane, aby włożyć trzpień urządzenia prowadzącego i zabezpieczane przez wymianę pierścieni rozciętych i nakrętki mocującej.

Rozwiertak w pozycji zamkniętej jest teraz włożony do buta osłonowego.Ponieważ młot udarowy znajduje się na dnie otworu, pracując bezpośrednio nad wiertłem, siła potrzebna do ściągnięcia rury osłonowej jest przenoszona za pośrednictwem stopy osłonowej.Powietrze wywiewane z wiertła przekierowuje luźne zwody w górę przez rowki na urządzeniu prowadzącym, wypychając je między żerdzią wiertniczą a ścianą obudowy przez głowicę wylotową, która jest przymocowana do rury osłonowej.Dzięki zastosowaniu głowicy wylotowej wiercenie jest nie tylko bezpieczniejsze, ale także czystsze dla środowiska.Stratex można stosować z pianą lub wodą, aby ułatwić usuwanie cięć.

Dobre płukanie

Dobre płukanie jest niezbędne przy każdej udanej operacji wiercenia lub w przypadku korzystania z systemu wiercenia nadkładowego.System Stratex zapewnia strumienie powietrza powyżej i poniżej urządzenia prowadzącego, wytwarzając podciśnienie w poprzek czoła wiertła rozwiertaka, usuwając wióry z większą prędkością pierścieniową.Węgliki miernika wzdłuż boku wiertła pilotującego i rozwiertaka służą do kruszenia zwiercin na drobniejsze cząstki, z których większość jest usuwana z otworu.Pozostałe ścinki są wciskane z powrotem w ściany ubytku, pozostawiając mniej materiału do wydobycia z otworu.

Zalety:

• Skuteczne usuwanie wiórów znad urządzenia prowadzącego, co zapobiega zakleszczaniu się młotka i problemom z momentem obrotowym
• Usunięcie drobnych wiórów z systemu bitów i obudowy powoduje mniejsze tarcie i umożliwia uzyskanie większej głębokości i łatwiejszego usuwania osłonki
• Zmniejszenie strat spowodowanych problemami z cyrkulacją dzięki zwiększonej próżni podczas usuwania skrawania
• W wyjątkowych zastosowaniach prędkość pierścieniową można zwiększyć, zmieniając przepływ powietrza w systemie pilotowym rozwiertaka

1. Jednoczęściowy rozwiertak i wiertło pilotujące
2. Jednoczęściowe urządzenie prowadzące i chwyt
3. Obudowa z rękawem na buty
4. Obudowa
5. System centralizacji nakrętek motylkowych
6. Pręt wiertniczy
7. Adapter obudowy
8. Głowica wylotowa
9. Obrotowy sub

pierścieniowa prędkość powietrza (fpm) =

wolne powietrze zużyte (cfm) x 144

powierzchnia pierścieniowa (cal kwadratowy) *

Wiercenie Rod

Pokrywa wycieraczki
Wycieraczki

Korpus wyładowczy

Zacisk wyładowczy
Adapter

Pusty koniec obudowy

Zacisk adaptera

Wymienne chwytaki

Pin End

Koniec pudełka

Obudowa

Trzon młota

Urządzenie prowadzące

Obudowa buta

Rozwiertak Bit

System Stratex wykorzystuje jednoczęściowy rozwiertak i wiertło pilotujące, które przesuwa się na zewnątrz do pozycji pełnego otwarcia na wale mimośrodowym poprzez obrót o pół obrotu w prawo.

Ten system wierteł pilotujących otwiera otwór o większej średnicy niż średnica obudowy.W miarę wiercenia wiertła prowadzącego wiertło prowadzące rozwiertak jest jednocześnie opuszczany do otworu.Wiertło pilotujące obraca się z prędkością od 10 do 40 obr / min podczas wiercenia młotkiem.

Po osiągnięciu wyznaczonej głębokości wiercenia, system wiertła pilotującego rozwiertaka jest wycofywany do obudowy poprzez lekkie naprężenie i odwrócenie kierunku obrotów wiercenia.Konstrukcja systemu wierteł pilotujących rozwiertaka obejmuje metodę łożyskowania zamkniętego, co sprawia, że ​​utrata wiertła pilotującego jest praktycznie niemożliwa.Ten system bitów, w pozycji zamkniętej, można łatwo wyjąć przez but osłonowy i osłonę.

Pracujący
Pozycja

Wycofany
Pozycja

Niektóre próbki ciągów są następujące:

365

240

190

140

90

365

215

165

115

365

215

140

90

System Stratex (mm)

70

80

90

115

140

165

190

215

240

365

Normalna Maks. - Głębokość otworu (stopy)

200

250

300

500

500

500

500

-

-

-

1. Jednoczęściowy chwyt i prowadnica wykonane z najwyższej jakości materiału z rygorystyczną kontrolą jakości.

2. Dysze powietrzne służą do zapobiegania wszelkim nieprawidłowym działaniom podczas otwierania i cofania wiertła pilotującego rozwiertaka oraz usuwania wiórów nad systemem wierteł pilotujących.

3. Uszczelniony system łożysk ułatwiający obracanie wiertła mimośrodowego na zewnątrz lub wsuwanie go do obudowy.

4. Oprawa z butem: Oprawa może być dostarczana z końcówkami gładkimi lub gwintowanymi.

5. Rowkowane obejście bezpośrednio nad systemem zamków w celu oczyszczenia wiórów i zapewnienia pełnego kontaktu powierzchni wiercenia.

6. Stożkowy występ na końcówce rozwiertaka eliminuje zakleszczenie się osłonki i pomaga w wycofywaniu wiertła rozwiertaka do obudowy.

7. Jednoczęściowy rozwiertak i wiertło pilotujące wykonane z najwyższej jakości materiału, z rygorystyczną kontrolą jakości.

8. Węgliki do ochrony miernika na wytrzymałym, jednoczęściowym wiertle prowadzącym i rozwiertaku.

9. Węgliki kopułkowe na wzmocnionym wiertle prowadzącym i rozwiertakowym.

Używane, gdy wiercenie koncentryczne jest wymagane:

• Wiercenie o wysokiej wydajności
• Rozwiertak jednoczęściowy
• Jednoczęściowe urządzenie prowadzące
• Wykonane z wytrzymałej, ulepszanej cieplnie stali stopowej
• Nabijane agresywnym zestawem płytek z węglika wolframu
• Niższe koszty wiercenia na stopę
• Gwarantowana wydajność *
• Gwarantowana usługa
• Szeroka gama akcesoriów
• Wyprodukowano w ściśle kontrolowanych warunkach jakości

* W połączeniu z zaleceniami i specyfikacjami producenta.

Narzędzie
Rozmiar

Obudowa
OD (W)
za

Nominalny
Rozmiar obudowy
(W)

Obudowa
Ściana

Obudowa
Pokaż i / d
b

Otwór
Dia.
do

70 mm

3.5

3.0

.216

2,75

3,75

80 mm

4.0

3.5

.266

3.125

4.875

90 mm

4.5

4.0

.237

3.625

5.0

115 mm

5.563

5.0

.258

4.5

6.125

140 mm

6.625

6.0

.280

5.5

7.5

165 mm

7.625

7.0

.301

6.5

8.75

190 mm

8.625

8.0

.322

7.5

9,75

210 mm

9,625

9.0

.342

8.350

11.0

215 mm

10.0

9.5

.350

8.625

11.125

240 mm

10,75

10.0

.365

9.525

11.25

Zalecane maksymalne ciśnienie powietrza dla systemów wiertniczych Stratex

Maksymalne zalecane ciśnienie powietrza do wiercenia Stratex za pomocą młotów do otworów wiertniczych wynosi 12 barów, co odpowiada 210 psi.

Prędkość obrotowa zależy od rozmiaru wiertła Stratex i formowania wierconego.W miarę zmiany formacji może być konieczna zmiana prędkości obrotowej.Tabela przedstawia zalecane prędkości obrotowe dla różnych rozmiarów Stratex.

System Stratex (mm)

70

80

90

115

140

165

190

215

240

280

Prędkość (rpm)

20 - 40

10 - 25

System Stratex (mm)

70

80

90

115

140

165

190

215

240

280

Minimalny moment obrotowy (ft / lb)

570

600

663

1470

2200

2950

4000

4000

4000

7000

Rozmiar narzędzia

Rozmiary obudowy

Identyfikator buta napędowego
(B)

Długość buta napędowego
(DO)

Przewodnik po odległości obudowy
(RE)

Średnica rozwiercana
(MI)

Kawałek
Rozmiar
(FA)

Przewodnik po odległości obudowy
(RE)

Rozmiar nominalny

OD
(ZA)

Ściany
(S)

70

3

3.50

.216

2.750

2.5

4.25

3,75

2,75

2.968

80

3.5

4.0

.237

3.156

2,75

4.5

4.375

3

3.437

90

4

4.5

.247

3.650

3.5

5

5

3.5

3.937

110

5

5.562

.375

4.375

5.5

7,50

6.125

4.25

4,75

115

5

5.562

.258

4.575

5.5

7,50

6.125

4.25

4.937

132

6

6.625

.432

5.188

5

7.75

7.5

4.875

5.593

140

6

6.625

.280

5.575

5

7.75

7.5

5.125

5.937

142

7

7

.498

5.575

5

7.625

7.875

5.25

5.875

150

7

7

.272

5.937

5

7.625

7.875

5.25

6.375

160

7

7.625

.500

6.036

5.5

8.25

8.75

6.125

6.500

165

7

7.625

.301

6.575

5.5

8.25

8.75

6.25

6,937

180

8

8.625

.500

7.075

6

8.75

10

6,75

7.535

190

8

8.625

.277

7,575

6

8.75

10

7.375

7,937

200

9

9,625

.500

7,937

6

9

11

7.625

8.437

210

9

9,625

.342

8.312

6

9

11

8

8.845

215

10

10

.250

8.625

6

9

11

8

9.250

230

10

10,75

.500

9.050

7

10.25

11,75

8.75

9,625

235

10

10,75

.365

9.275

7

10.25

11,75

9

9.890

250

11

11,75

.500

10

7

10,75

13.25

9,625

10,62

260

11

11,75

.375

10.25

7

10,75

13.25

10

10,87

280

12

12,75

.500

10,937

7

11

14.5

10,625

11,56

300

13,37

13,375

.430

*

8

12

15

10,625

*

310

14

14

.500

12.25

8

12

15.75

12

12,87

360

16

16

.500

14.25

10

14.25

18

14

14,87

410

18

18

.500

*

10

*

20

15

*

420

18,62

18,62

.430

*

10

*

20,37

15

*

455

20

20

.500

*

11

*

22

17.5

*

510

22

22

.500

20.075

11

16

24

18

*

560

24

24

.500

22.075

11

16.5

26

20

22,75

610

26

26

.500

23,875

12

17

28

22

*

660

28

28

.500

25,875

12

17.5

30

24

*

710

30

30

.500

27,875

12

19

32.5

26

*

760

32

32

.500

29,875

14

21

34.5

28

*

810

34

34

.500

31,875

14

21.5

36.5

30

32,62

860

36

36

.500

33,75

14

23

38.5

32

*

1000

42

42

.500

39,375

16

*

44.5

38

*

1150

48

48

.500

45,375

16

*

51

42

*

Najnowszy koncentryczny rozwiertak do dużych średnic

wymagania:

• Wiercenie o wysokiej wydajności
• Pięć chowanych skrzydeł
• Wykonane z wytrzymałej, ulepszanej cieplnie stali stopowej
• Nabijane agresywnym zestawem płytek z węglika wolframu
• Niższe koszty wiercenia na stopę
• Gwarantowana wydajność **
• Gwarantowana usługa
• Szeroka gama akcesoriów
• Wykwalifikowany, oddany personel
• Wyprodukowano w ściśle kontrolowanych warunkach jakości
• Rozmiary od 20 "
• Dostępne rozmiary niestandardowe

Rozmiar narzędzia

Rozmiary obudowy

But napędowy

Długość buta napędowego

Przewodnik po obudowie Dist.

Średnica rozwiercana

Przewodnik OD

CIEMNY
(mm)

Rozmiar nominalny

OD

Maks
Ściana

460

20

20.000

0,500

18.125

9.000

14.00

21.250

18,750

510

22

22.000

0,500

20.125

10.000

15.50

23.250

20,750

560

24

24.000

0,500

22.125

10.000

15.50

25.250

22,750

610

26

26.000

0,500

24.125

11.000

16,50

27.250

24,750

660

28

28.000

0,500

26.125

12.000

17,50

29.250

26,750

710

30

30.000

0,500

27,875

12.000

19.00

32,500

*

760

32

32.000

0,500

29,875

14.000

21.00

34,500

*

810

34

34.000

0,500

31,875

14.000

21,50

36,500

36,620

860

36

36.000

0,500

33,750

14.000

23.00

38,500

*

1000

42

42.000

0,500

39,375

16.000

*

44,500

*

1150

48

48.000

0,500

45,375

16.000

*

51.000

*
