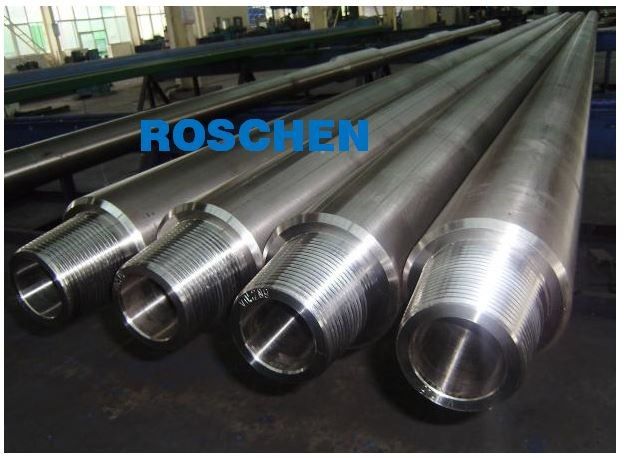

Zgrabne obroże do wiercenia
Definicja kołnierza wiertła
Kołnierz wiertniczy to urządzenie stosowane w najniższej części przewodu wiertniczego, ważnej części zespołu dolnego otworu (BHA).Do obciążania wiertła zawsze stosuje się bardzo grubościenną rurkę.Zwykle kołnierz wiertła jest gwintowany na obu końcach, męski na jednym i żeński na drugim.Oprócz grubości jako cechy specjalnej, kołnierz wiertła ma inne unikalne cechy, grawitację, sztywność itp.
ROSCHEN Obroża wiertarska
ROSCHEN to pionierski producent i dostawca produktów naftowych i gazowych o wysokiej jakości i konkurencyjnej cenie.ROSCHEN dostarcza głównie produkty takie jak rury, obudowy, rury wiertnicze, kołnierze wiertnicze i tak dalej.
TenarisHydril Slick kołnierz do wierteł 3,125” x 20,046” Zakres WT23 2
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | ||||
| Nominalna OD | 3 1/8" (3,125") | Połączenie | WT23 | Współczynnik naprężenia na zginanie | 1.68 |
| Identyfikator nominalny | 1 1/2" (1,5") | OD | 3 1/8" (3,125") | NS | 1 1/2"(1,5") |
| Gatunek stali | Zmodyfikowany AISI 4145H | Dostosowana waga | 20,05 funta/stopę | Średnia długość | 31,50 stopy |
| Nominalna waga ściany | 20.046# | Wytrzymałość na rozciąganie | 387000 funtów | Wytrzymałość na skręcanie | 10400 funtów/stopę |
| Nominalna grubość ścianki | 0,813" | Minimalny moment dokręcania | 2200 lb/ft | Maksymalny moment dokręcania | 8300 funtów/stopę |
| Rozmiar dryfu | 1 3/8" (1,375") | Pojemność płynu | 0,307 gal/stopę | Wnęka windy | Nie dotyczy |
| IPC | Nic | Kryteria inspekcji | NS-2 | Przemieszczenie płynu | |
| Długość szpilki | nie dotyczy | ||||
| Długość pudełka | nie dotyczy | ||||
| Średnia waga na staw | 630 funtów (286 kg) | ||||
| Kryteria produkcyjne | API Spec7-2/ FPUK NS-1 | ||||
| Pojemności kołnierza wiertniczego | |||||
| Korpus przekroju poprzecznego (w²) | 5,903 | ||||
| Powierzchnia przekroju OD (in²) | 7,67 | ||||
| ID pola przekroju poprzecznego (w²) | 1,767 | ||||
| Moduł przekroju (w³) | 2,837 | ||||
| Moduł sekcji biegunowej (in³) | 5,674 | ||||
| Moment bezwładności (w 4) | 4,43 | ||||
| Biegunowy moment bezwładności (w 4) | 8.87 | ||||
Grant Prideco Slick Drill Collar 3,125” 20,07” Zakres HT PAC 2
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | ||||
| Nominalna OD | 3 1/8" (3,125") | Połączenie | HT PAC | Współczynnik naprężenia na zginanie | 2,418 |
| Identyfikator nominalny | 1 1/2" (1,5") | OD | 3 1/8" (3,125") | NS | 1 1/2"(1,5") |
| Gatunek stali | Zmodyfikowany AISI 4145H | Dostosowana waga | 20,07 funta/stopę | Średnia długość | 31,50 stopy |
| Nominalna waga ściany | 20.07# | Wytrzymałość na rozciąganie | 244200 funtów | Wytrzymałość na skręcanie | 7800 funtów/stopę |
| Nominalna grubość ścianki | 0,813" | Minimalny moment dokręcania | 3100 lb/ft | Maksymalny moment dokręcania | 4700 funtów/stopę |
| Rozmiar dryfu | 1 3/8" (1,375") | Pojemność płynu | 0,09 galona/stopę | Przemieszczenie płynu | 0,31 gal/stopę |
| IPC | Nic | Kryteria inspekcji | NS-2 | ||
| Długość szpilki | nie dotyczy | ||||
| Długość pudełka | nie dotyczy | ||||
| Średnia waga na staw | 622lbs (283kgs) | ||||
| Kryteria produkcyjne | API Spec7-2/ FPUK NS-1 | ||||
| Pojemności kołnierza wiertniczego | |||||
| Korpus przekroju poprzecznego (w²) | 5,903 | ||||
| Powierzchnia przekroju OD (in²) | 7,67 | ||||
| ID pola przekroju poprzecznego (w²) | 1,767 | ||||
| Moduł przekroju (w³) | 2,837 | ||||
| Moduł sekcji biegunowej (in³) | 5,674 | ||||
| Moment bezwładności (w 4) | 4,43 | ||||
| Biegunowy moment bezwładności (w 4) | 8.87 | ||||
TenarisHydril Slick Drill Collar 3,325” x 22,20” WT26 Zakres 2
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | ||||
| Nominalna OD | 3 3/8"(3,375") | Połączenie | WT26 | Współczynnik naprężenia na zginanie | 1.71 |
| Identyfikator nominalny | 1 3/4" (1,75") | OD | 3 3/8"(3,375") | NS | 1 3/4" (1,75") |
| Gatunek stali | Zmodyfikowany AISI 4145H | Dostosowana waga | 22,22 funta/stopę | Średnia długość | 31,50 stopy |
| Nominalna waga ściany | 22.20# | Wytrzymałość na rozciąganie | 416000lbs | Wytrzymałość na skręcanie | 13200 funtów/stopę |
| Nominalna grubość ścianki | Minimalny moment dokręcania | 2800 funtów/stopę | Maksymalny moment dokręcania | 9800 funtów/stopę | |
| Rozmiar dryfu | 1 3/8" (1,375") | Pojemność płynu | Przemieszczenie płynu | ||
| IPC | Nic | Kryteria inspekcji | NS-2 | Wnęka windy | Nie dotyczy |
| Długość szpilki | nie dotyczy | ||||
| Długość pudełka | nie dotyczy | ||||
| Średnia waga na staw | 700lbs (318kgs) | ||||
| Kryteria produkcyjne | Specyfikacja API7 | ||||
| Pojemności kołnierza wiertniczego | |||||
| Korpus przekroju poprzecznego (w²) | |||||
| Powierzchnia przekroju OD (in²) | |||||
| ID pola przekroju poprzecznego (w²) | |||||
| Moduł przekroju (w³) | |||||
| Moduł sekcji biegunowej (in³) | |||||
| Moment bezwładności (w 4) | |||||
| Biegunowy moment bezwładności (w 4) | |||||
InterDril Slick Kołnierz Wiertła 4,125” x 35,61 lb/ft NC31 Zakres 2
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | ||||
| Nominalna OD | 4 1/8"(4.125") | Połączenie | NC31 | Współczynnik naprężenia na zginanie | 2,44 |
| Identyfikator nominalny | 2" (2") | OD | 4 1/8"(4.125") | NS | 2"(2") |
| Gatunek stali | Zmodyfikowany AISI 4145H | Dostosowana waga | 35,61 funta/stopę | Średnia długość | 31,0 stóp |
| Nominalna waga ściany | 22.20# | Wytrzymałość na rozciąganie | 495000lbs | Wytrzymałość na skręcanie | 13200 funtów/stopę |
| Nominalna grubość ścianki | Minimalny moment dokręcania | 5400 lb/ft | Maksymalny moment dokręcania | 7100 funtów/stopę | |
| Rozmiar dryfu | 1 7/8" (1,625") | Pojemność płynu | Przemieszczenie płynu | 0,531 funta/stopę | |
| IPC | Nic | Kryteria inspekcji | NS-2 | ||
| Długość szpilki | nie dotyczy | ||||
| Długość pudełka | nie dotyczy | ||||
| Średnia waga na staw | 1104lbs (502kgs) | ||||
| Kryteria produkcyjne | Specyfikacja API7 | ||||
| Pojemności kołnierza wiertniczego | |||||
| Korpus przekroju poprzecznego (w²) | 6.51 | ||||
| Powierzchnia przekroju OD (in²) | |||||
| ID pola przekroju poprzecznego (w²) | |||||
| Moduł przekroju (w³) | |||||
| Moduł sekcji biegunowej (in³) | |||||
| Moment bezwładności (w 4) | |||||
| Biegunowy moment bezwładności (w 4) | |||||
Posiadamy kołnierze wierteł od 5 do 32 stóp, o średnicy od 3-1/8” do 11”.Nasze pierścienie do wierteł wykonane są ze stali stopowej AISI4145H premium.Te kołnierze wierteł są w pełni hartowane, odpuszczane i chłodzone wodą, mierzone tak, aby wytrzymać wysoką wytrzymałość i ściskanie.Do kołnierzy wiertniczych stosuje się ścisłą kontrolę mechaniczną, aby upewnić się, że wszystkie pierścienie wiertnicze spełniają wymagania specyfikacji API m7-1.
Od lat produkujemy pierścienie wiertnicze, więc jesteśmy pewni, że nasze pierścienie wiertnicze spełnią lub nawet przerosną Twoje wymagania.Jesteśmy zawsze gotowi zaoferować Państwu najwyższej jakości kołnierze do wierteł oraz profesjonalną i kompleksową obsługę.
