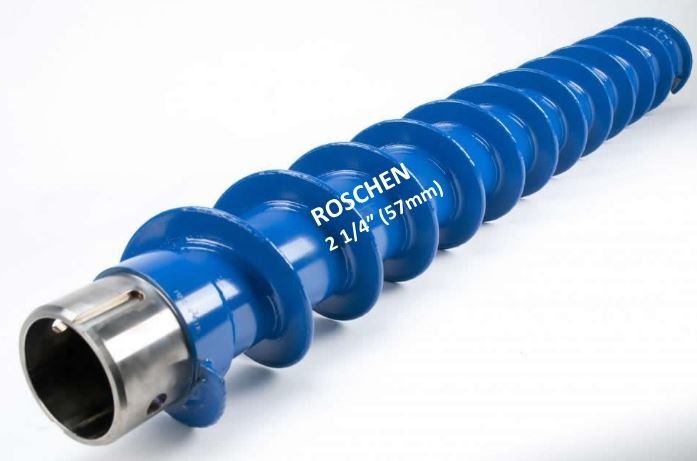

Świder z podwójnym kluczem z wydrążonym trzpieniem 2 1/4” (57 mm)
Złącza narzędzi są wykonane ze stali stopowej 4142 i posiadają połączenia jednośrubowe.
Wszystkie 2 1/4 ″ (57 mm) podwójne wydrążone trzpienie ślimakowe mają ciągłą, twardą konstrukcję zabieraka, 3/8″ (9,5 mm) grubości na zewnętrznej krawędzi z podziałką 5″.
Opis | funty | Kg. | |
Sekcja ślimaka | |||
1 | 2 1/4″ (57mm) DK świder z wydrążonym trzpieniem 2 1/4″ (57mm) ID x 5 5/8″ (143mm) OD x 5′ (1524mm) | 52 | 23,5 |
2 | 2 nasadki napędu DK 1/4″ (57 mm) z 1 kołkiem sześciokątnym 1 5/8″ (41 mm) | 16 | 7,3 |
3 | #2 Nakrętka i śruba do adaptera pręt-nakrętka | 0,9 | 0,4 |
4 | 2 1/8″ (54mm) złącze bitowe pilota (AW Box – A-Rod Box) | 5 | 2,3 |
4 | 2 1/8″ (54mm) złącze bitów pilotujących (pudełko AWJ – pudełko A-Rod) | 5 | 2,3 |
5 | Adapter pręt-nasadka – AW Pin | 3 | 1,4 |
5 | Adapter pręt-nasadka – AWJ Pin | 3 | 1,4 |
6 | Pręt wiertniczy AW – 5′ (1524mm) | 21 | 9,5 |
6 | Pręt wiertniczy AWJ – 5′ (1524mm) | 23 | 10,4 |
Części do naprawy ślimaka | |||
1A | 2 1/4″ (57mm) DK Pin Tool Joint | 6 | 2,7 |
1B | 2 1/4″ (57mm) złącze narzędziowe DK Box | 5 | 2,3 |
7 | Śruba blokująca ślimaka ALB2 | 0,3 | 0,1 |
8 | ABN2 Nakrętka tulei świdra | 0,3 | 0,1 |
9 | Klucz napędu ślimaka ADK1 | 0,3 | 0,1 |
Głowice tnące świdra i wiertła pilotujące | |||
10 | 2 1/4″ (57mm) łopatkowa głowica tnąca DK – 6 1/2″ (165mm) OD | 10 | 4,5 |
10 | 2 1/4″ (57mm) DK głowica do łopat/pocisków – 6 1/2″ (165mm) OD | 9 | 4.1 |
10 | 2 1/4″ (57mm) kulista głowica tnąca DK – 6 1/2″ (165mm) OD | 10 | 4,5 |
10 | Głowica tnąca 2 1/4″ (57mm) DK 5-T – 6 1/2″ (165mm) OD | 10 | 4,5 |
11 | 2 1/8″ (54 mm) końcówka Apex Pilot, szpilka do pręta A | 2,5 |
1,3 |
