412F Air flush Core Barrel do miękkich i średnio twardych skał

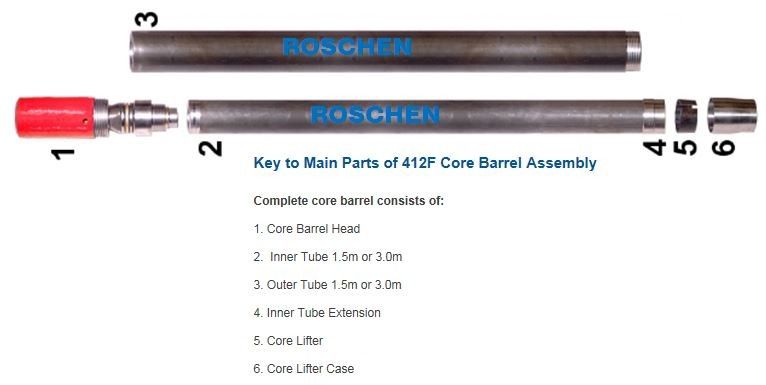

Legenda do głównych części zespołu tulei rdzenia 412F
Kompletna rdzennica składa się z:
1. Głowica beczki rdzenia
2. Rura wewnętrzna 1,5 m lub 3,0 m
3. Rura zewnętrzna 1,5 m lub 3,0 m
4. Przedłużenie rury wewnętrznej
5. Core Lifter
6. Obudowa Core Lifter
Zaletą korpusu rdzeniowego 412F Air Flush Core Barrel jest to, że można go zoptymalizować pod kątem spłukiwania powietrzem
Specyfikacja | Typ beczki rdzeniowej |
412F | |
Średnica otworu (mm) | 107,2 |
Średnica rdzenia (mm) | 74.7 |
Grubość szczeliny / korony (mm) | 16.25 |
Obszar cięcia (cm2) | 46.5 |
Powierzchnia otworu (cm2) | 90.3 |
Obszar cięcia jako% powierzchni otworu | 51,40% |
Powierzchnia rdzenia (cm2) | 43.8 |
Połączenie gwintowe w głowicy * | HW |
Zalecana obudowa | PW |
Możliwa konwersja na potrójną rurkę |
tak |
Krzyżak wymagany dla żerdzi wiertniczych, które nie pasują do połączenia gwintu w głowicy rdzeniówki
Aplikacje i funkcje:
412F Korpus rdzeniowy płukany powietrzem jest często używany do odkrywkowych poszukiwań węgla i ogólnych wierceń geotechnicznych w sytuacjach, w których nie jest pożądane użycie powietrza jako czynnika płuczącego.Przeznaczony jest do rdzeniowania w miękkich i średnio twardych skałach przy użyciu powietrza jako medium płuczącego.
Co jest niezbędne do schłodzenia świdra i podniesienia skalnego materiału z otworu wiertniczego?Duża pierścieniowa przestrzeń między rurą wewnętrzną i zewnętrzną, w połączeniu z konstrukcjami wiertła rdzeniowego z wyładowaniem czołowym, umożliwia dotarcie dużej ilości powietrza do czoła wiertła.
Ta tuleja rdzeniowa okazała się bardzo skuteczna, gdy jest używana z bitami rdzeniowymi z PCD, zapewniając szybkie tempo penetracji i dobre odzyskiwanie rdzenia
Wiertło rdzeniowe nie jest dostarczane jako część zespołu rdzeniówki, ale należy je odpowiednio dobrać, aby pasowało do konkretnego zastosowania i formacji skalnej.
