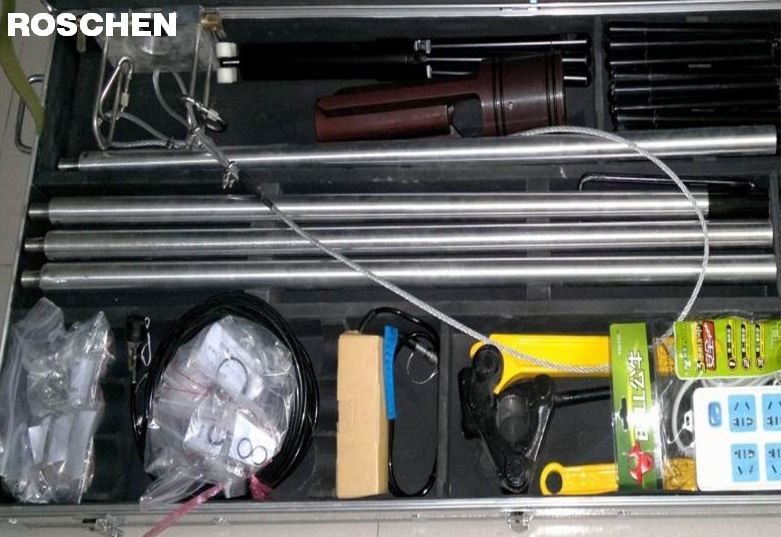

Przyrząd pomiarowy Bezprzewodowy produkt MWD
Bezprzewodowy MWD Wprowadzenie produktu RSYQ-48
MWD: abbreviation of "measurement while drilling". MWD: skrót „pomiar podczas wiercenia”. Wireless while drilling measuring instrument can measure in time during the drilling process, that is, under the condition of non-stop drilling, the mud pulse generator sends the data measured by the downhole probe to the ground, and after collection and processing by the computer system, real-time well bore parameters and formation parameters are obtained. Bezprzewodowy podczas wiercenia przyrząd pomiarowy może mierzyć czas podczas wiercenia, to znaczy, pod warunkiem nieprzerwanego wiercenia, generator impulsów błota wysyła dane zmierzone przez sondę wiertniczą do ziemi, a po zebraniu i przetworzeniu przez komputer system, uzyskiwane są parametry odwiertu w czasie rzeczywistym i parametry formowania.
Cecha produktu
1. Generator impulsów błota może być bezpośrednio wymieniany na instrumenty QDT, GE i krajowych producentów MWD, co pozwala zaoszczędzić na wtórnej inwestycji użytkowników.
2. Cały system MWD przyjmuje konstrukcję o niskim zużyciu energii, a pojedyncza bateria może pracować przez 300 godzin.
3. Okres bezobsługowy sięga ponad 800 godzin, a koszt utrzymania to jedna trzecia tradycyjnego MWD.
4. Sygnał analizy błota jest dwa razy większy niż tradycyjny MWD, zapewniając stabilną transmisję na większej odległości.
Główne dane techniczne
| Sonda kierunkowa | |
| dobrze ugięcie: | ≤ ± 0,1 ° |
| Orientacja: | ≤ ± 1.01,0 ° |
| Twarz narzędzia: | ≤ ± 0,50,5 ° |
| Sonda Gamma | |
| Zasięg wykrywania : | 0–50 API |
| dokładność pomiaru : | ± 3 API 0–150 API |
| ± 10API 150-500API | |
| Maksymalna temperatura pracy: | 150 ℃ |
| Ciśnienie w cylindrze zewnętrznym przyrządu: | 100 MPa |
| Przemieszczenie błota: | 10 -55 L / s |
| Lepkość błota: | ≤140s. ≤140s. Funnel viscosity Lepkość lejka |
| Błoto zawierające piasek: | ＜ 1 ﹪. |
| Gęstość błota: | ≤1,7 1,7 g / cm³ Centymetr sześcienny |
| Czas pracy baterii: | 300 godzin (bez gamma) |
| 200 godzin (gamma) | |
| napięcie baterii: | 28 V. |
The MWD can measure the dip angle, azimuth angle, tool face angle and the natural gamma intensity of the formation in the process of drilling, so as to provide well bore parameters and formation evaluation data in time for the drilling of highly deviated wells and horizontal wells. MWD może mierzyć kąt zanurzenia, kąt azymutu, kąt powierzchni narzędzia i naturalną intensywność gamma formacji w procesie wiercenia, aby dostarczyć parametry odwiertu i dane oceny formacji w czasie do wiercenia bardzo odchylonych studni i poziomo studnie The biggest advantage of MWD is that it can "see" what is happening in the well in real time, and only delay a few minutes from the bottom hole measurement parameters to the ground receiving data, so it can improve the decision-making process. Największą zaletą MWD jest to, że może on „widzieć”, co dzieje się w studni w czasie rzeczywistym, i opóźnia tylko kilka minut od parametrów pomiaru dolnego otworu do odbierania danych z gruntu, dzięki czemu może usprawnić proces decyzyjny. This instrument is necessary for improving drilling speed and ensuring drilling quality in directional and horizontal wells. Instrument ten jest niezbędny do poprawy prędkości wiercenia i zapewnienia jakości wiercenia w studniach kierunkowych i poziomych.
