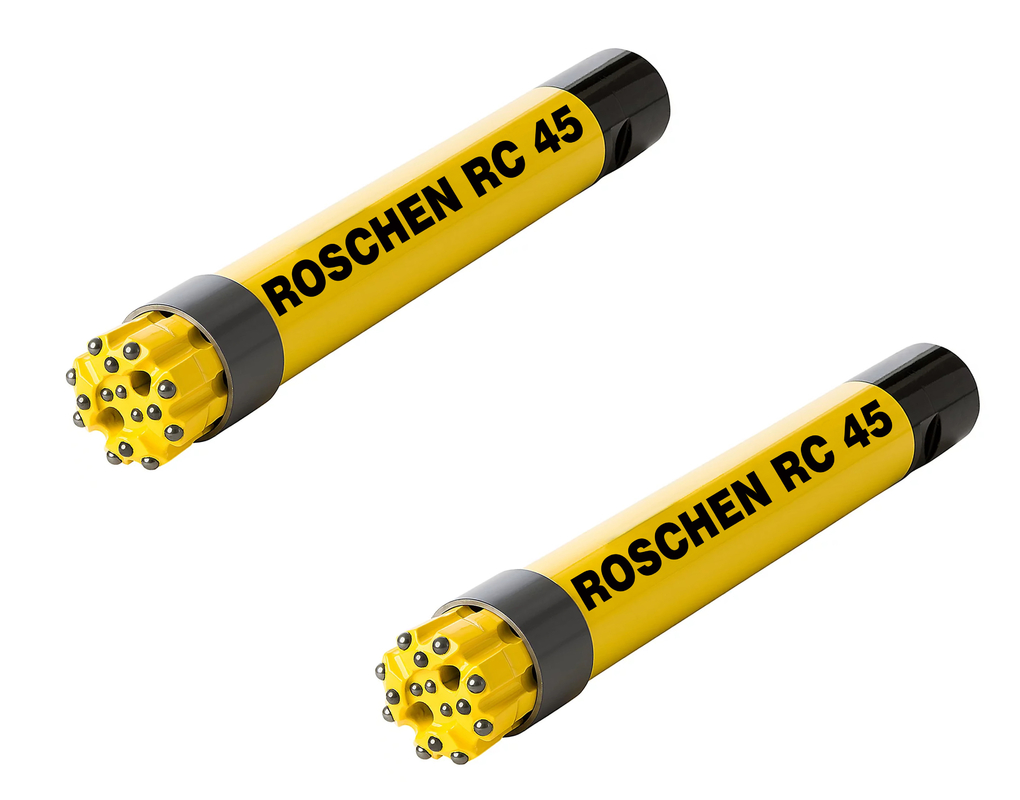

Młot RC z odwróconą cyrkulacją 3 cale 4 cale 4 1/2 cala o wyjątkowej niezawodności
Opis młotka z odwróconą cyrkulacją
Pokładowa sprężarka dostarcza moc do pneumatycznego tłoka posuwisto-zwrotnego.Tłok z kolei napędza wiertło ze stali wolframowej, które zostało specjalnie zaprojektowane do kruszenia twardej skały.
Podobnie jak w przypadku wiercenia rdzeniowego powietrzem, zwierciny są zawracane na powierzchnię wewnątrz żerdzi.Osiągamy to poprzez zastosowanie żerdzi wiertniczych o podwójnych ściankach: żerdzi zewnętrznej z rurą wewnętrzną.Kiedy sprężone powietrze jest wdmuchiwane przez pręt, objętość wypiera powietrze, unosząc próbki na powierzchnię.
Gdy sadzonki dotrą do rozdzielacza na górze otworu, są przesuwane przez wąż i wokół cyklonu, co spowalnia próbkę.Z cyklonu próbka przechodzi przez rozdzielacz, który dostarcza procent całej próbki do worka na próbki.Następnie zespół wierceń poszukiwawczych zbiera próbki wyrównane do głębokości otworu i układa je dla klienta w celu zalogowania, a następnie transportuje do laboratorium w celu przeprowadzenia testu.
Parametry młota z odwróconą cyrkulacją
| Specyfikacje młotów RC ROSCHEN | |||||||||
| Rozmiar młotka | Młot | Chwyt bitowy | Kod ROSCHENA | Zakres otworów (mm) | Średnica zewnętrzna (mm) | Długość (bez bitu) mm | Waga (NW) kg | Wątek połączenia | Ciśnienie robocze |
| 3" | RE531 | RE531 | ROS RC 30 | 84-100 | 81 | 1069 | 29 | 3“ Remet | 1,0-3,0 MPa |
| 3" | RE035 | RE035 | ROS RC 35 | 84-105 | 85 | 1075 | 35 | 3“ Remet | 1,0-3,0 MPa |
| 4 1/2" | RE004 | RE004 | ROS RC 40 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 4 1/2" | RE540 | RE540 | ROS RC 45 | 111-127 | 107 | 1252 | 52 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE040 | RE040 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE542 | RE542 | ROS RC 50 | 113-130 | 109,5 | 1191 | 57 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE543 | RE543 | ROS RC 50 | 120-135 | 116 | 1191 | 62 | 3,5"-4" Remet 4" Metzke | 1,0-3,0 MPa |
| 5" | RE545 | RE545 | ROS RC 50 | 122-135 | 117,5 | 1261 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE547 | RE547 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | RE052 | RE052 | ROS RC 55 | 130-146 | 124,5 | 1270 | 71 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE054 | RE054 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5 3/4" | RE140 | RE140 | ROS RC 55 | 130-146 | 124,5 | 1270 | 85 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 5" | PR40 | PR40 | ROS RC 50 | 124-142 | 120,5 | 1362 | 80,5 | 3,5"-4,5" Remet 3,5"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52 | PR52 | ROS RC 55 | 126-142 | 121 | 1227 | 68,5 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR52R | PR52/PR52R | ROS RC 55 | 130-146 | 124 | 1225 | 65 | 4"-4,5" Remet 4"-4,5" Metzke | 1,5-3,5 MPa |
| 5 1/2" | PR54 | PR54 | ROS RC 55 | 135-150 | 130 | 1294 | 84,5 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 6" | MX5456 | MX5456 | ROS RC 60 | 136-150 | 132 | 1362 | 90 | 4,5" Remet 4,5" Metzke | 1,5-3,5 MPa |
| 6"~6 1/2" | RC62/RC62R | RC62/RC62R | ROS RC 65 | 152-190 | 146 | 1320 | 110 | Jako żądanie | 1,5-3,5 MPa |
| 8" | RC82/RC82R | RC82/RC82R | ROS RC 80 | 190-250 | 180 | 1395 | 185 | Jako żądanie | 1,5-3,5 MPa |
| 10" | RC100/RC100R | RC100/RC100R | ROS RC 100 | 250-370 | 240 | 1528 | 328 | Jako żądanie | 1,5-3,5 MPa |
| Uwagi: | |||||||||
| Metzke, wątek Remet jest dostępny! | |||||||||
| Każdy specjalny trzonek RC Hammer będzie dostępny na żądanie. | |||||||||
Szczegóły młota z odwróconą cyrkulacją
Podczas korzystania z konwencjonalnego systemu krzyżowego, sadzonki najpierw przemieszczają się wokół wiertła, zanim wejdą do środkowej rury przez szczeliny krzyżowe.Ta metoda jest szybka, ekonomiczna i szczególnie odpowiednia do wierceń poszukiwawczych pierwszego przejścia.
W wielu scenariuszach geologicznych duża ilość próbek zebranych przez systemy RC może być znaczącą zaletą.Projekty eksploracyjne zajmujące się „efektem samorodka” (na przykład projekty z gruboziarnistego złota lub diamentów) często mogą skorzystać na wierceniu otworu o większej średnicy.Roschen zazwyczaj wierci otwory o średnicy od 3 ⅝” do 4 ½” (92 mm do 114 mm).Odzyskiwanie próbki z otworu o średnicy 3 ⅝” (92 mm) wynosi około 11 funtów/stopę (16,4 kg/m) w zależności od rodzaju skały.
Odwrócona cyrkulacja RC to metoda wiercenia szeroko stosowana na całym świecie.Metoda ta jest nie do pobicia na obszarach, gdzie woda jest deficytowa lub droga, takich jak Australia i Afryka Zachodnia (oraz z tego samego powodu w północnej Kanadzie).
WYSOKI WSPÓŁCZYNNIK PENETRACJI
Dużą zaletą RC jest wysoka szybkość penetracji.Szybkość penetracji często przekracza 80 m na zmianę, w zależności od warunków gruntowych.Szybkość wiercenia może często oznaczać duże oszczędności w porównaniu z wolniejszymi metodami wiercenia.
DOBRZE NA ZŁYM TERENIE
Wiercenie RC z odwróconą cyrkulacją jest stosunkowo niewrażliwe na warunki gruntowe, które mogą być trudne lub wolne do penetracji przy użyciu innych metod.Technologia dual-pipe RC została pierwotnie opracowana jako metoda wiercenia „koszmarnych” formacji geologicznych (takich jak wieczna zmarzlina, glina lodowcowa, popękana skała itp.), w których konwencjonalne metody wiercenia były kosztowne i nieskuteczne.
Wiertła RC z odwróconą cyrkulacją są transportowane na powierzchnię wewnątrz środkowej rury podwójnej rury.Z tego powodu odzysk próbki jest zwykle bardzo dobry, przy wysokich odzyskach zarówno miału, jak i gliny.
PRZYJAZNE DLA ŚRODOWISKA
Wiercenie z odwróconą cyrkulacją ma kilka zalet środowiskowych.Przede wszystkim RC w większości nie wymaga wody do wiercenia w skale.Jest to korzyść na obszarach o ograniczonym lub wrażliwym zaopatrzeniu w wodę.
Ponadto zamarznięte źródła wody i linie wodne mogą sprawić, że odwierty zimowe będą zarówno trudne, jak i kosztowne, jeśli nie niemożliwe.Na niektórych obszarach, takich jak arktyczna tundra, uzyskanie pozwolenia środowiskowego jest łatwiejsze w przypadku odwiertów zimowych, gdy grunt jest zamarznięty i mało prawdopodobne, aby został naruszony.Lekki RC sprawia, że zimowe wiercenia w Arktyce są realną opcją.
