Młot wiertniczy do dołu / narzędzia do inżynierii tunelowej

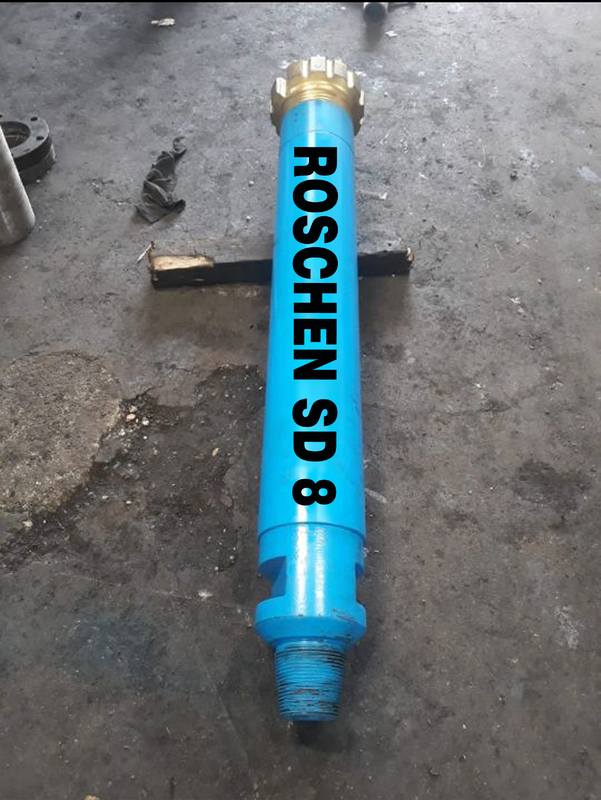

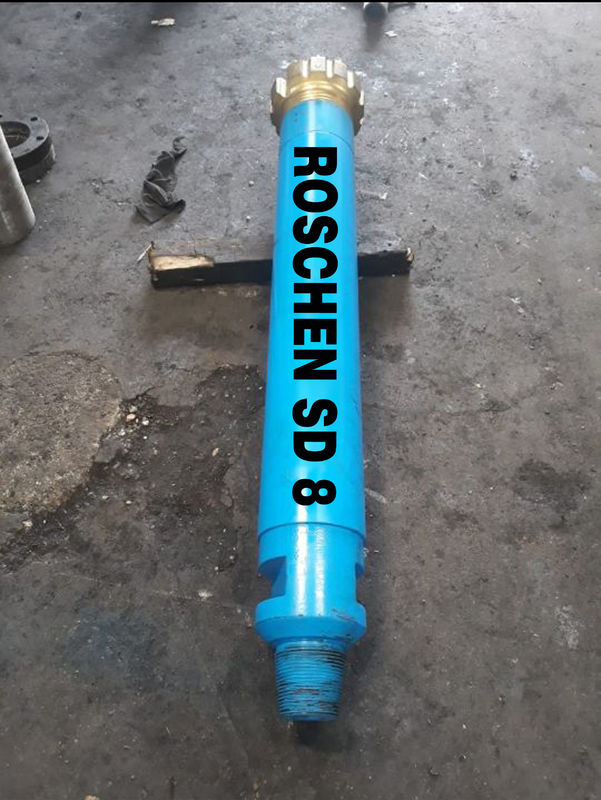

Młot młotkowy SD8 Wiercenie skał / inżynieria tunelowa Narzędzia do otworów w dół
Wprowadzenie do młota wiertniczego w dół
Młoty wiertarskie i wiertła udarowe RC z odwróconą cyrkulacją zapewniają wyjątkową wydajność, a także wyjątkową niezawodność i prostotę.Nasze młoty z odwróconą cyrkulacją nadają się do każdego procesu eksploracji i kontroli jakości, aby uzyskać dokładną próbkę bez zanieczyszczeń.Młoty wiertnicze RC mogą w większości przypadków przeprowadzać ciągłe pobieranie próbek w ułamku czasu koniecznego w przypadku rdzeniowania konwencjonalnego lub przewodowego.
Specyfikacja młota wiertarskiego w dół otworu
Specyfikacja techniczna młotów ROSCHEN DTH | |||||||
Rozmiar młotka | Chwyt bitowy | Kod ROSCHEN | Połączenie wątek | Odpowiedni bit | Ciśnienie robocze | Zużycie powietrza | |
2" | BR2 | ROS 11 ROS 22 | Pudełko RD50 | 70-90mm | 0,7-1,75 MPa | 0,7Mpa | 4,5m3/min |
1,0Mpa | 4m3/min | ||||||
1,4Mpa | 5m3/min | ||||||
3" | DHD3.5 | ROS 32 | API 2 3/8" Reg | 90-110mm | 1,0-1,5 MPa | 1,0Mpa | 4,5m3/min |
COP32/COP34 | |||||||
M30 | 1,5Mpa | 9m3/min | |||||
4" | DHD340 | ROS 34 | API 2 3/8" Reg | 110-135mm | 1,0-2,5Mpa | 1,0Mpa | 6m3/min |
COP44 | |||||||
QL40 | |||||||
SD4 | 1,8Mpa | 10m3/min | |||||
M40 | 2,4 MPa | 15m3/min | |||||
5" | DHD350 | ROS 52 ROS 54 | API 2 3/8" Reg/ API 3 1/2" Reg | 135-155mm | 1,0-2,5Mpa | 1,0Mpa | 9m3/min |
COP54 | |||||||
QL50 | |||||||
SD5 | 1,8Mpa | 15m3/min | |||||
M50 | 2,4 MPa | 23m3/min | |||||
6" | DHD360 | ROS 62 ROS 64 | API 3 1/2" Reg | 155-190mm | 1,0-2,5Mpa | 1,0Mpa | 10m3/min |
COP64 | |||||||
QL60 | |||||||
SD6 | 1,8Mpa | 20m3/min | |||||
M60 | 2,4 MPa | 28,5m3/min | |||||
8" | DHD380 | ROS 82 ROS 84 | API 4 1/2" Reg | 195-254mm | 1,0-2,5Mpa | 1,0Mpa | 15m3/min |
COP84 | |||||||
QL80 | 1,8Mpa | 26m3/min | |||||
SD8 | 2,4 MPa | 34m3/min | |||||
M80/M85 | |||||||
10" | SD10 | ROS 100 | API 6 5/8" Reg | 254-311mm | 1,0-2,5Mpa | 1,0Mpa | 22m3/min |
Numa100 | 1,8Mpa | 40m3/min | |||||
ROS 100 | 2,4 MPa | 55m3/min | |||||
12" | DHD1120 | ROS 120 | API 6 5/8" Reg | 305-445mm | 1,0-2,5Mpa | 1,0Mpa | 30m3/min |
SD12 | 1,8Mpa | 56m3/min | |||||
Liczba 120 | 2,4 MPa | 78m3/min | |||||
15" | Numa 150 | ROS 150 | API 6 5/8" Reg | ¢530mm-¢660mm | 1,0-2,5Mpa | 1,0Mpa | 30m3/min |
DHD1150 | 1,8Mpa | 56m3/min | |||||
QL150 | 2,5Mpa | 78m3/min | |||||
18" | Liczba 180 | ROS 180 | API 6 5/8" Reg | ¢600mm-¢860mm | 1,0-2,5Mpa | 1,0Mpa | 30m3/min |
DHD1180 | 1,8Mpa | 56m3/min | |||||
QL180 | 2,5Mpa | 78m3/min | |||||
24" | Numa 240 | ROS 240 | API 6 5/8" Reg | ¢775mm-1000mm | 1,0-2,5Mpa | 1,0Mpa | 30m3/min |
QL 240 | 1,8Mpa | 56m3/min | |||||
SD 24 | 2,5Mpa | 78m3/min | |||||
Uwagi: | |||||||
Dostępny jest dowolny splajn | |||||||
API, Metzke, Remet, wątek Fabe jest dostępny! | |||||||
Wszelkie specjalne chwyty typu DTH Hammer będą dostępne na życzenie. |
Specyfikacja młota DTH o niższym ciśnieniu | |||||||
Model | Średnica otworu wiertniczego(mm) | Średnica obudowy (mm) | Długość (mm) | waga (kg) | Ciśnienie robocze (MPa) | Zużycie powietrza (m3/min) | Częstotliwość uderzeń (T/min) |
65A Młot DTH | Ø65-67 | 61 | 745 | 13 | 0,5-0,7 | 2,5 | ≥810 |
70A Młot DTH | Ø74-76 | 67 | 766 | 15 | 0,5-0,7 | 3 | ≥810 |
Młot 80A DTH | Ø80-82 | 72 | 796 | 17 | 0,5-0,7 | 5,5 | ≥810 |
90 DTH Młot | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 7 | ≥840 |
Młot 90A DTH | Ø90-100 | 80 | 796 | 22 | 0,5-0,7 | 6 | ≥840 |
Młot 900 DTH | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 5 | ≥700 |
930 Młot DTH | Ø90-100 | 80 | 870 | 24 | 0,8-1,2 | 6 | ≥700 |
Młot DTH 110A | Ø110-120 | 98 | 838 | 36 | 0,5-0,7 | 11 | ≥840 |
Młot DHD340 DTH | Ø110-140 | 98 | 1045 | 39 | 1,2-2,0 | 3,5-15 | ≥1140 |
Młot DHD350 DTH | Ø135-155 | 122 | 1213 | 57 | 0,6-2,5 | 7,5-9 | ≥1140 |
Młot DHD360 DTH | Ø152-190 | 139 | 1300 | 98 | 0,6-2,5 | 10,5-19 | ≥1140 |
Szczegóły młotka wiertarskiego w otworze
CIR110A Środki ostrożności dotyczące obsługi młota wiertniczego:
1. W normalnych warunkach wiercenia w skałach młot jest serwisowany, czyszczony i ponownie montowany co 200 godzin pracy.Wiercenie otworów lub żużel błotny odbywa się co 100 godzin.
2. Smarowanie kruszarki odbywa się poprzez urządzenie smarujące na silniku głównym.Dlatego konieczne jest upewnienie się, że olejarka jest napełniona olejem przed rozpoczęciem każdej zmiany, a przed rozpoczęciem kolejnej zmiany jest jeszcze nadwyżka.Olejem smarowym jest olej mechaniczny nr 20 latem i olej mechaniczny nr 5-10 zimą.Zanim młot zostanie zainstalowany na rurze wiertniczej, zawór wydechowy jest uruchamiany w celu usunięcia zanieczyszczeń z rury wiertniczej i sprawdzenia, czy w rurze wiertniczej jest olej.Sprawdź urządzenie udarowe po podłączeniu.
3. Młota DTH i żerdzi wiertniczej nie wolno odwracać w otworze, aby zapobiec wypadkom.W trakcie wiercenia otworu, jeśli chcesz przerwać wiercenie, nie powinieneś natychmiast przerywać dopływu powietrza do młota.Powinieneś podnieść wiertło i wysadzić je, a także zatrzymać dopływ gazu, gdy w otworze nie ma już skały i mączki skalnej., Następnie przestań się obracać.
Zapraszamy do zapytania, dołożymy wszelkich starań, aby dostarczyć wymagane informacje o produkcie.
