Wiertnica z odwróconą cyrkulacją (RC) Wiercenie DC Wiercenie 300 mm Rozmiar otworu

Wiertnica z odwróconą cyrkulacją (RC)

Dlaczego potrzebne jest wiercenie z obiegiem wstecznym?

.Przy wierceniu otworu o średnicy> 250mm, którego pierścieniowa powierzchnia pomiędzy rurą wiertniczą a wewnętrzną powierzchnią otworu jest bardzo duża.
.Jeśli używasz metody wiercenia z obiegiem bezpośrednim, potrzebuje bardzo mocnej sprężarki z dużym przepływem powietrza (nawet 2-3 sprężarki), aby uzyskać wystarczającą prędkość płukania poniżej wszystkich wycinków z otworu.
.W przeciwnym razie cięcie pozostanie w otworze i zablokuje wiercenie.Dlatego wiercenie otworów może być bardzo kosztowne.W takim przypadku lepszym wyborem będzie wiercenie z obiegiem wstecznym (wiercenie RC).

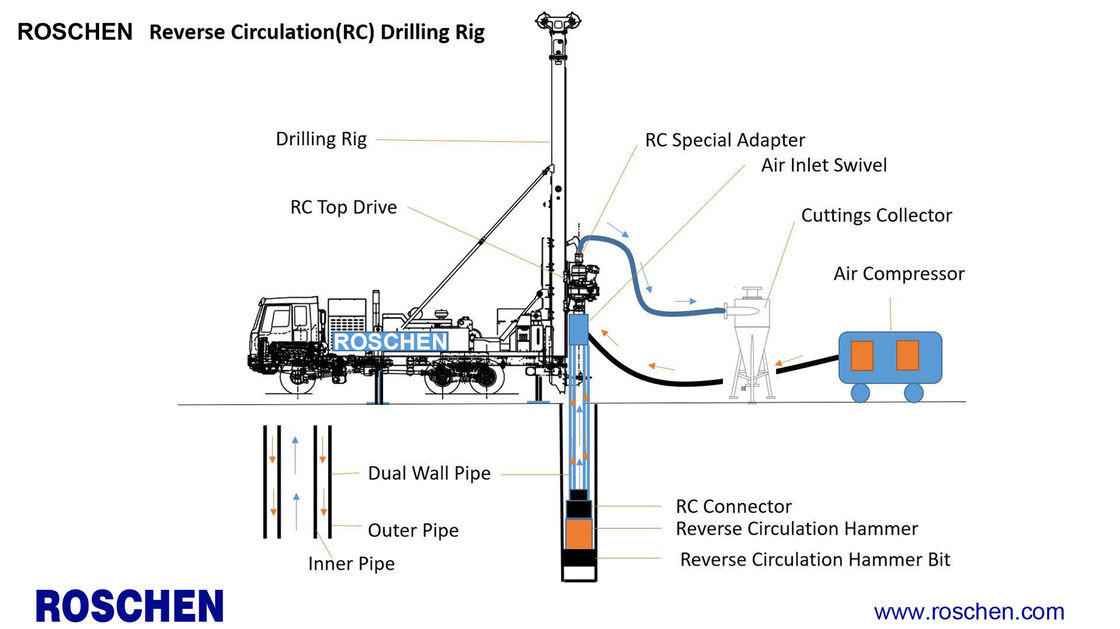

Zasada odwróconej cyrkulacji Roschen DTH:

.Jest to przeciwieństwo metody wiercenia z obiegiem bezpośrednim DTH.
.Powietrze przedostaje się do młota przez pierścieniowy obszar między rurą zewnętrzną a rurą wewnętrzną i wyciąga wióry z otworu przez obszar rury wewnętrznej.
.Ze względu na mniejszą powierzchnię pierścieniową i wewnętrzną powierzchnię rur, przez które przepływa powietrze, można uzyskać bardzo dużą prędkość płukania przy niskim przepływie powietrza ze sprężarki.
.W ten sposób można zaoszczędzić na kosztach wiercenia

Przykład porównania z obiegiem odwróconym i metody cyrkulacji bezpośredniej DTH:

1. Wiercenie DC:
2. Rozmiar otworu: 300 mm
3. Wywiercić średnicę rury.114 mm
4. Pierścieniowy obszar między rurą a ścianą: 0,06 m2
5. Wymagana prędkość spłukiwania: 20 m / s
6. Wymagany przepływ powietrza: 72 m3 / min.
7. Wniosek: potrzebne są 2 sprężarki powietrza, każda o przepływie 36 m3 / min

8. Wiercenie RC
9. Rozmiar otworu: 300 mm
10. Podwójne wiertło Średnica zewnętrzna rury.114 mm
11. Podwójne wiertło Średnica wewnętrzna rury: 60 mm
12. Pierścieniowy obszar między wewnętrzną i zewnętrzną ścianą rury podwójnej: 0,00324 m2
13. Wymagana prędkość spłukiwania: 20 m / s
14. Wymagana prędkość spłukiwania: 20 m / s
15. Wymagany przepływ powietrza: 4 m3 / min

.Wniosek: wystarczy 1 sprężarka powietrza o przepływie powietrza 4 m3 / min
.Z powyższych obliczeń widzimy, że wiercenie RC wymaga znacznie mniejszego przepływu powietrza i może zaoszczędzić na kosztach sprężarki.To jest powód, dla którego odwrócona cyrkulacja jest szeroko stosowana w przemyśle wiertniczym

Akcesoria do wiertarek Roschen z odwróconą cyrkulacją:

.Wiertnica RC
.Kompresor powietrza
.Obrotowy wlot powietrza
.Rura dwuścienna
.Specjalne złącze RC
.RC Hammer
.Bit młotkowy RC
.Cięcie kolektorów
