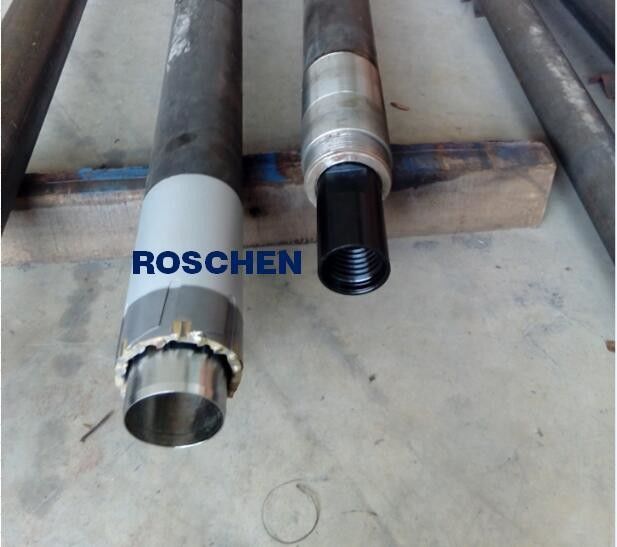

Automatyczna tuleja rdzenia Maziera jest zaprojektowana do uzyskiwania niezakłóconych próbek rdzenia w bardzo miękkich glebach.
Ta tuleja rdzeniowa ma sprężynowy zespół rurki wewnętrznej. Podczas wiercenia w miękkich formacjach obudowa podnośnika rdzenia wystaje do 50 mm przed bitem i działa jak nóż tnący. Miękki rdzeń jest chroniony przed spłukiwaniem wodą.
Podczas robienia twardszych materiałów sprężysta rura wewnętrzna dociska się, a rura wewnętrzna cofa się, więc teraz obudowa podnośnika rdzenia przyjmuje normalne położenie.
Wiercenie drutowe jest specjalną metodą usuwania rdzenia. Gdy wiertarka chce usunąć rdzeń z konwencjonalnego wiertła rdzeniowego, cała lufa rdzeniowa musi zostać usunięta z otworu. Jest to czasochłonne, ponieważ każdy pręt musi być usuwany pojedynczo. W przypadku wiercenia drutem lufę rdzenia można usunąć z dna otworu bez usuwania sznurka pręta. Gdy wiertarka chce usunąć rdzeń, przekroczenie jest obniżane na końcu linii drutu. Przesunięcie jest przymocowane do tylnej części wewnętrznej rurki tulei rdzeniowej, a linia drutu jest cofana, a wewnętrzna rura odłącza się od tulei.
Jest dostępny z otworem o średnicy 101 mm (rdzeń 74 mm) i może być stosowany w połączeniu z lufami rdzeniowymi T2-101 i T6-101, które są bardziej odpowiednie do twardych skał.
Rdzeń o średnicy 74 mm uzyskany za pomocą maziera jest kompatybilny z powszechnie stosowanym laboratoryjnym trójosiowym aparatem testowym.
specyfikacja | Mazier 101 |
Średnica zewnętrzna (mm) | 101 |
Średnica rdzenia (mm) | 74,0 |
Nić głowy | CR50 / BW / BWY / NW / NWY |
Powierzchnia otworu (cm²) | 80,2 |
Obszar rdzenia (cm²) | 43,0 |
Zalecany Wiertło | CR50 / BW / BWY / NW / NWY |
Zalecana obudowa | M116 |
Technologia ta pobiera próbki rdzenia o dużej średnicy (101 mm) na kawałki o długości 1,5 m.
Zastosowanie cylindrycznego trzonu z potrójnymi ściankami pozwala na usunięcie próbki pobranej z ziemi, co gwarantuje niezakłóconą próbkę rdzenia. Właśnie dlatego próbki te nadają się również do geotechnicznych badań laboratoryjnych o dużej średnicy poza celami geologicznymi.
Wewnątrz rurki wewnętrznej znajduje się wkładka z rdzenia z PCW, aby zatrzymać rdzeń, a łapacz „koszykowy” może zapobiegać wysuwaniu się miękkich materiałów.
Ten rodzaj beczki rdzeniowej jest szeroko stosowany w niektórych częściach Europy i Australii i według doniesień zapewnia 100% odzysk w miękkich formacjach, takich jak piaski, mułki i margle.
System drutowy pozwala, aby tylko rdzeń (druga i trzecia rura) wyciągnął się na powierzchnię po wierceniu 1,5 m rdzenia, podczas gdy rura zewnętrzna działa jak obudowa.
ROSCHEN produkuje różnego rodzaju cylindry rdzeniowe o wysokiej jakości.
Dostępny rozmiar:
Tuleja rdzenia NMLC, tuleja rdzenia HMLC
Tuleja rdzeniowa HWF, tuleja rdzeniowa PWF
Tuleja rdzeniowa NWG, tuleja rdzeniowa HWG
Lufa rdzeniowa LTK48
Beczka z rdzeniem Maziera
Lufa rdzeniowa 412 F.
Lufa rdzeniowa M101
Rdzeń B76, rdzeń B86, rdzeń B101, rdzeń B131, rdzeń B146
Tuleja rdzeniowa BQ Tuleja rdzeniowa NQ, tuleja rdzeniowa HQ Tuleja rdzeniowa PQ, tuleja rdzeniowa NQ3, tuleja rdzeniowa HQ3, tuleja rdzeniowa PQ3
Lufa rdzeniowa TT-46 Lufa rdzeniowa TT56
Rdzeń T2-56, rdzeń T2-66, rdzeń T2-76, rdzeń T2-86, rdzeń T2-101
Rdzeń T6-76 rdzeń T6-86 rdzeń T6-101 rdzeń T6-101 rdzeń T6-116 rdzeń T6-131 rdzeń T6-131
Tuleja rdzeniowa T6S-76, T6S-86, T6s-101, T6s-131, T6S-146
