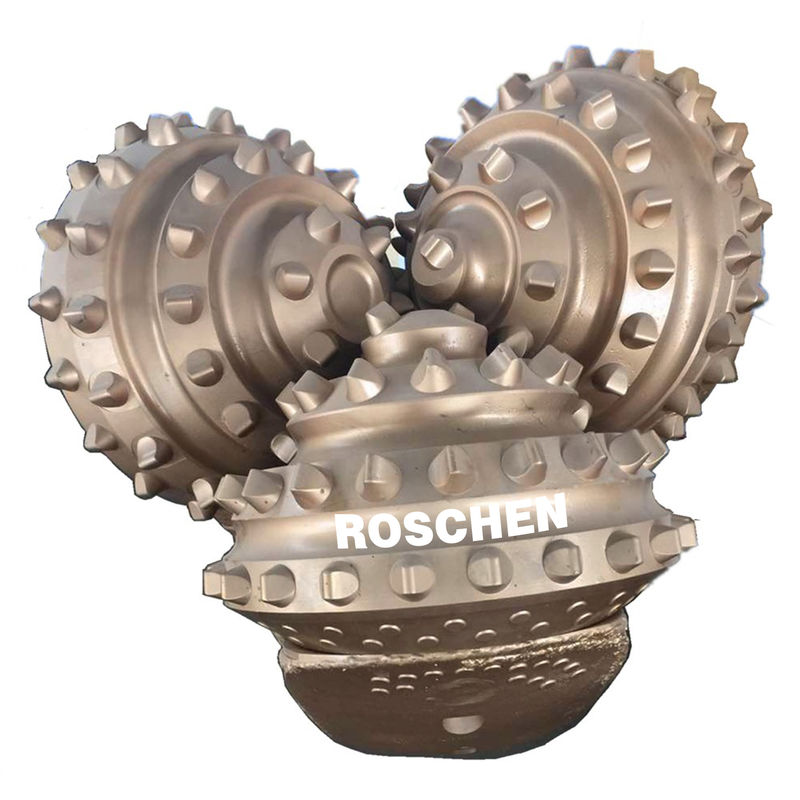

Wiertło Tricone 9 7/8 cala Wiertła do skał Tricone używane Młot SECOROC COP44 DTH do wiercenia w kopalniach Codelco
Końcówki tricone w zestawie z zębami stalowymi (zwanymi również zębami frezowanymi) i końcówkami z węglika wolframu (TCI), bity TCI są znacznie trwalsze niż stalowe, ale wiążą się z wyższymi kosztami produkcji.Obie te dwie grupy końcówek Tricone są dostępne z
(1) Łożysko otwarte lub łożysko uszczelnione
(2) Łożysko wałeczkowe lub łożysko ślizgowe (łożysko poprzeczne)
(3) Zabezpieczony przyrząd lub bez zabezpieczenia itp
Do czego służą wiertła Tricone?
1. Wiertła Tricone do miękkich formacji skalnych
Miękkie skały składające się głównie z piasku, gliny, wapienia lub łupków są idealne do wiercenia za pomocą zębów młyńskich.W obróbce skał miękkich, w zależności od zakresu projektu i różnego czasu trwania, można wybrać uszczelnienie lub otwarcie łożyska frezów.Wiertła trikonowe z uszczelnionymi łożyskami mają dłuższą żywotność, ale często są droższe z powodu precyzyjnej pracy wymaganej do ochrony łożysk.Z drugiej strony otwarte głowice łożyskowe nie są dobrze chronione i zużyte, ale są tanie w produkcji.Wiertła tricone przeznaczone do miękkiej skały mają zwykle dłuższe wystające zęby, zęby „A” lub dłuta.W obu przypadkach rozstaw otworów jest duży, więc w projekcie można uwzględnić miękkie wiertło tricone.
2. Wiertła Tricone do średnich formacji skalnych
Jeśli chcesz wiercić kalcyt, dolomit, twardy wapień i trochę twardego łupka, musisz zaprojektować wiertło tricone do średniej skały.Być może będziesz musiał lepiej zrozumieć, dlaczego węglik wolframu jest idealnym materiałem na wiertło tricone.Warto poznać jego właściwości.Węglik wolframu, po raz pierwszy odkryty w 1927 r., Jest bardzo mocnym i twardym materiałem, który umożliwia mu wytrzymywanie wyższych prędkości, a tym samym osiągnięcie większych prędkości wiercenia.Ponadto wiertło tricone może pochłaniać dużo ciepła bez uszkadzania wiertła.Skok wiertła pośredniego jest znacznie mniejszy niż w przypadku wiertła miękkiego.Ponadto, chociaż zęby mogą mieć podobny zakres kształtów, ich zęby są mniej widoczne.
3. Wiertła Tricone do twardych formacji skalnych
Twarda skała jest twarda, a skały ścierne zwykle zawierają twarde łupki, kalcyt, mułowiec, piryt, granit i kwarcyt.Trudność wiercenia w tym materiale sprawia, że wiertła tricone są prawie niezbędne.Guzik ma doskonałą twardość i wytrzymałość, dzięki czemu jest w stanie wytrzymać bardzo trudne warunki wiercenia.Podobnie jak w przypadku wszystkich wierteł tricone, można wybierać między łożyskami uszczelnionymi i otwartymi.Wiertła z uszczelnionymi łożyskami zapewniają lepszą ochronę przed zużyciem, dzięki czemu są bardziej odpowiednie do użycia przed wymianą.Wiertła przeznaczone do twardych form często mają mniej wystających zębów.Zęby krótkie i zwarte.To znacznie zmniejsza prędkość wiercenia w porównaniu do miękkiej skały, ale jeśli wierci się twardą skałę, nie masz wyboru.
| Specyfikacje wierteł walcowych Tricone | ||
| Średnica bitu | PIN API | |
| (cal) | (mm) | |
| 3 7/8 '' ~ 5 1/4 '' | 98 ~ 134 | 2 3/8 ''.2 7/8 '' |
| 5 5/8 '' ~ 6 3/4 '' | 143 ~ 171 | 3 1/2 '' |
| 7 1/2 '' ~ 9 1/2 '' | 190,5 ~ 241 | 4 1/2 '' |
| 9 5/8 '' ~ 13 3/4 '' | 245 ~ 350 | 6 5/8 '' |
| 14 5/8 '' ~ 26 '' | 371 ~ 660,4 | 7 5/8 '' |
| LISTA WYBORU KODÓW IADC | |||
| IADC | WOB | RPM | Podanie |
| (KN / mm) | (obr / min) | ||
| 111/114/115 | 0,3-0,75 | 200-80 | bardzo miękkie formacje o niskiej wytrzymałości na ściskanie i dużej zdolności wiercenia, takie jak glina, mułowiec, kreda |
| 116/117 | 0,35-0,8 | 150-80 | bardzo miękkie formacje o niskiej wytrzymałości na ściskanie i dużej zdolności wiercenia, takie jak glina, mułowiec, kreda |
| 121 | 0,3-0,85 | 200-80 | miękkie formacje o niskiej wytrzymałości na ściskanie i wysokiej zdolności wiercenia, takie jak mułowiec, gips, sól, miękki wapień |
| 124/125 | 180-60 | ||
| 131 | 0,3-0,95 | 180-80 | formacje od miękkich do średnich o niskiej wytrzymałości na ściskanie, takie jak średni, miękki wstrząs, średnio miękki wapień, średnio miękki piaskowiec, średni utwardzenie z twardszymi i ściernymi międzywarstwami |
| 136/137 | 0,35-1,0 | 120-60 | |
| 211/241 | 0,3-0,95 | 180-80 | formacje średnie o dużej wytrzymałości na ściskanie, takie jak średni, miękki wstrząs, twardy gips, średnio miękki wapień, średnio miękki piaskowiec, miękki utwór z twardszymi międzywarstwami. |
| 216/217 | 0,4-1,0 | 100-60 | |
| 246/247 | 0,4-1,0 | 80-50 | formacje średnio twarde o wysokiej wytrzymałości na ściskanie, np. twardy łupek, wapień, piaskowiec, dolomit |
| 321 | 0,4-1,0 | 150-70 | utwory średnio ścierne, np. łupek ścierny, wapień, piaskowiec, dolomit, twardy gips, marmur |
| 324 | 0,4-1,0 | 120-50 | |
| 437/447/435 | 0,35-0,9 | 240-70 | bardzo miękkie utwory o niskiej wytrzymałości na ściskanie i dużej zdolności wiercenia, takie jak glina, mułowiec, kreda, gips, sól, miękki wapień |
| 517/527/515 | 0,35-1,0 | 220-60 | miękkie formacje o niskiej wytrzymałości na ściskanie i wysokiej zdolności wiercenia, takie jak mułowiec, gips, sól, miękki wapień |
| 537/547/535 | 0,45-1,0 | 220-50 | formacje od miękkich do średnich o niskiej wytrzymałości na ściskanie, takie jak średni, miękki wstrząs, średnio miękki wapień, średnio miękki piaskowiec, średni utwardzenie z twardszymi i ściernymi międzywarstwami |
| 617/615 | 0,45-1,1 | 200-50 | formacje średnio twarde o wysokiej wytrzymałości na ściskanie, np. twardy łupek, wapień, piaskowiec, dolomit |
| 637/635 | 0,5-1,1 | 180-40 | twarde materiały o wysokiej wytrzymałości na ściskanie, takie jak wapień, piaskowiec, dolomit, twardy gips, marmur |
| Uwaga: Powyższe ograniczenia WOB i RRPM nie powinny być używane jednocześnie | |||
