Podzespoły górnych prętów wiertła z pasmem ISO z polem regularnym API, zwykłym gwintem szpilki API

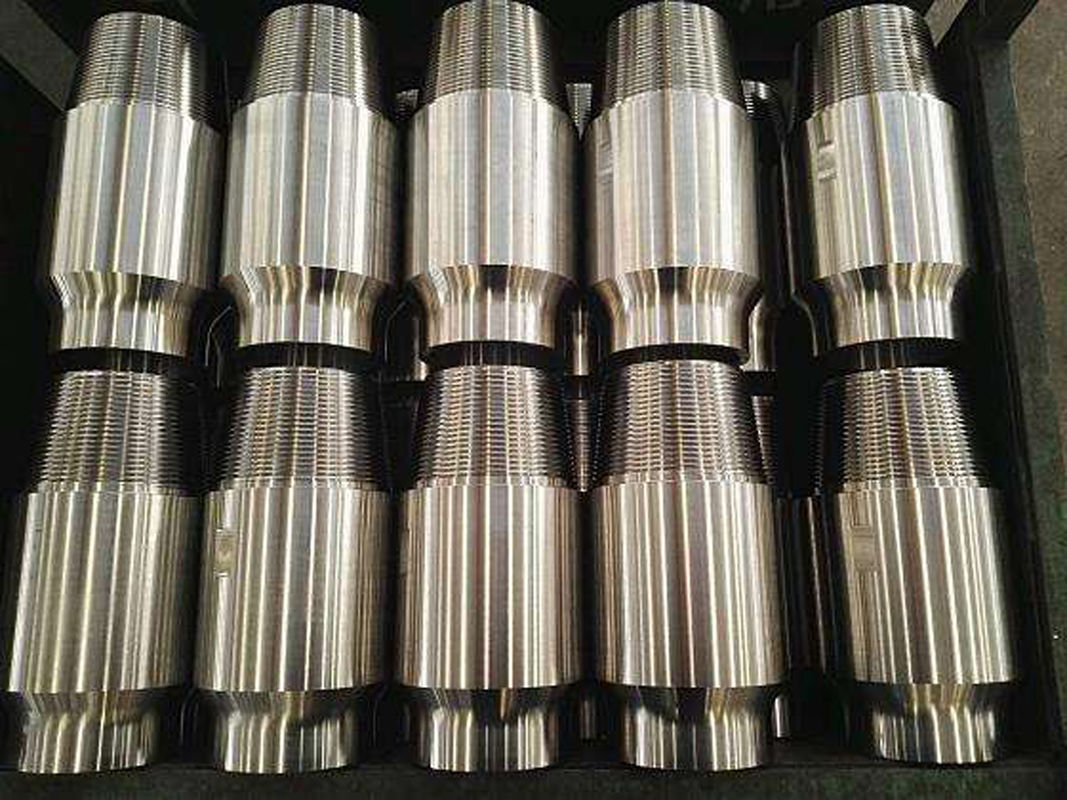

Wiertła Top Subs z API Regular Box, API Regular Pin thread


Typ klamry do połączenia rur wiertniczych

Wewnętrzne gwinty połączenia Flush:

Wewnętrzne gwinty przyłączeniowe Flush: stosowane głównie do zewnętrznego zagęszczania rury wiertniczej. Cechą charakterystyczną jest to, że wewnętrzna średnica rury wiertniczej jest taka sama, a opór przepływu płuczki wiertniczej jest mały; ale średnica zewnętrzna jest duża i łatwa do noszenia.

Wątki pełnego połączenia otworu:

Nici łączące pełny otwór: stosowane głównie do zagęszczania żerdzi wiertniczych wewnątrz i na zewnątrz. Charakteryzuje się tym, że rura wiertnicza ma dwie średnice wewnętrzne, a opór przepływu płynu wiertniczego jest większy niż wewnętrzny typ płaski, ale średnica zewnętrzna jest mniejsza niż typ zwykły.

Regularne wątki połączenia:
Regularne gwinty przyłączeniowe: stosowane głównie do wewnętrznego zagęszczania rury wiertniczej i wiertła, narzędzi połowowych. Cechą charakterystyczną jest to, że wewnętrzna średnica wewnętrznej średnicy złącza jest mniejsza niż wewnętrzna średnica korpusu rury, a płuczka wiertnicza ma duży opór przepływu, a względny opór przepływu jest największy spośród trzech rodzajów klamry, ale średnica zewnętrzna jest najmniejszy, a siła jest duża.

Powyższe trzy typy połączeń to wszystkie gwinty w kształcie litery V, ale typ klamry, długość klamry, stożek i rozmiar są bardzo różne.

Gwint typu NC

Wątki połączenia stylu numerycznego

Złącze serii cyfrowej (NC) jest serią grubozwojnych gwintów krajowych w USA. Został przyjęty przez API jako międzynarodowy standard. Gwinty NC są również gwintowane V, a niektóre złącza typu NC mają taką samą średnicę koła podziałowego, stożek, skok i długość gwintu jak stare złącza standardowe API i mogą być stosowane zamiennie.

Większość połączeń rur wiertniczych oleju ma postać zewnętrznego zagęszczania lub wewnętrznego i zewnętrznego zagęszczania. Zewnętrzna średnica złącza rury wiertniczej jest większa niż zewnętrzna średnica korpusu rury. Podczas procesu wiercenia wewnętrzna ściana lub obudowa pozostają w stałym kontakcie z tarciem, co powoduje zużycie, aby uniknąć zerwania połączeń. W przypadku wypadków wiertniczych, takich jak słupy i wyprawy, na złączu żeńskim rury wiertniczej należy przewidzieć pasy zużywające się na złączach rur wiertniczych.
