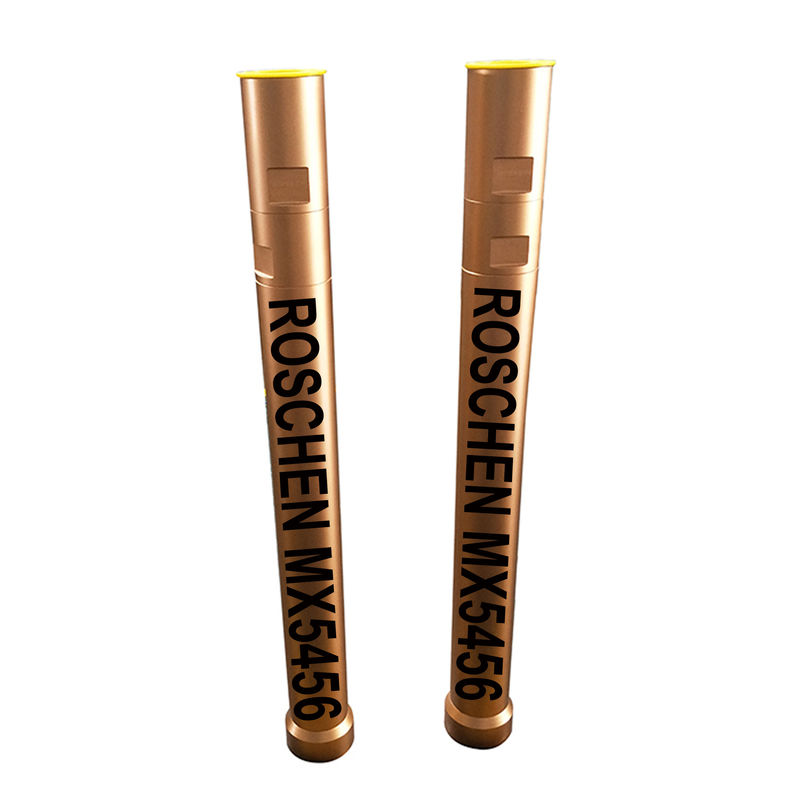

Roschen może produkować młoty RC serii MX5456, które mają dobre wiertło w złotym miejscu wydobywczym.
Mincon Xploration (MX) 5456 to wysokowydajne geologiczne narzędzie do próbkowania, które zapewnia bezproblemową pracę w najróżniejszych wymagających warunkach produkowanych przez Roschen. Zapewnia doskonałe przenikanie w porównaniu z innymi producentami o wyjątkowo gładkim wierceniu i ciągłym próbkowaniu. Podobnie jak wszystkie młoty DTH Roschen, MX utrzymuje doskonałe ciśnienie robocze przez dłuższy okres użytkowania i jest ogólnie narzędziem potrzebnym do uzyskania maksimum z całego sprzętu. Produkty Roschen są wytwarzane w domu, a wszystkie procesy są kontrolowane przez doświadczony dział inżynierii Roschena. Gwarantuje to, że jakość "Oczekiwana" jest zawsze dostarczana.
Najważniejsze cechy i zalety:
. Opatentowany system mocowania do stałych elementów wewnętrznych.
. Niezwykle wytrzymały trzonek o krótkiej długości pozwala na większy transfer energii między tłokiem a wiertłem.
. Długość tulei o zmiennej długości dla różnych warunków wiercenia.
. Jednoczęściowy zestaw do próbkowania rur.
. Specjalnie poddane obróbce cieplnej probówki do próbek o lepszej odporności na zużycie w porównaniu do naszych konkurentów.
. Różne rozmiary otworów na próbki umożliwiają wykonawcy większą elastyczność w ustawianiu jego narzędzia.
. Hartowana tuleja robocza zapewnia optymalną odporność na zużycie nawet w najbardziej ściernych warunkach.
. Gwinty wielozwojowe z tyłu i uchwytem zapewniają łatwe łączenie / rozprzęganie młotka.
. Metalowy natryskowy uchwyt tulei i opcje tulei zapewniają większą odporność na zużycie w obiegu zewnętrznym.
. Wszystkie krytyczne komponenty wewnętrzne są poddawane obróbce cieplnej pod ścisłą kontrolą w celu zmaksymalizowania długowieczności narzędzia.
. Łatwość serwisowania bez użycia specjalnych narzędzi do montażu lub demontażu.
| Dane techniczne Hamm Hammer MX5456 | ||
| Dane techniczne | Metryczny | Cesarski |
| Średnica zewnętrzna młotka | 132 mm | 5,2 " |
| Długość młotka (mniej wiertła) | 1165 mm | 45,9 " |
| Backhead Spanner Flat Size | 100 mm | 4 " |
| Rodzaj trzpienia wiertła | MX5456 | |
| Backhead Thread | 4 1/2 "Metzke | |
| Zakres rozmiaru wiertła | 137 mm - 146 mm | 5,4 "- 5,75" |
| Masa młota (mniej bitów) | 77 kg | 170 funtów |
| Maksymalna waga wiertła | 18,7 kg | 41,2 funtów |
| Masa tłoka | 19 kg | 41,9 funtów |
| Uzupełnij Torque | 5288-7050 NM | 3900-5200 FT Lbs |
| Backhead Stand Off | 0,75 mm | 0,030 " |
| Zalecany minimalny pakiet powietrzny | 25,5 m3 / min przy 24,1 bar | 900cfm @ 350psi |
Lista części:
| Pozycja | Część nr | Opis |
| MX5456AS02 | Młot MX5456 4 1/2 "Metzke | |
| 1 | 1300-0850 | Krążek wewnętrzny |
| 2 | MX5456AT11 | Adapter Tube 4.5 Pin Metzke |
| 3 | BS 228 | O Ring (x 2) |
| 4 | BS 040 | O Ring |
| 5 | MX5456SC01 | Filtr powietrza |
| 6 | MX5456BH11 | Głowica tylna 4 ½ Metzke |
| 7 | 8406-0200-N8 | Sprawdź uszczelkę zaworu |
| 8 | MX5456CV01 | Sprawdź tłok zaworu |
| 9 | MX5456SP01 | Sprawdź sprężynę zaworu |
| 10 | MX5456SM01 | Pierścień do makijażu ze stali |
| 11 | MX5456LR01 | Pierścień blokady |
| 12 | MX5456SS01 | Odstępnik |
| 13 | MX5456ST01 | Probówka |
| MX5456ST03 | Probówka | |
| 14 | BS230 | O Ring |
| 15 | MX5456DR01 | Uchwyt do probówki |
| 16 | BS228 | O Ring |
| 17 | BS237 | O Ring (x 2) |
| 18 | BS042 | O Ring |
| 19 | MX5456SR01 | Siedzący Pierścień |
| 20 | MX5456IC01 | Cylinder wewnętrzny |
| 21 | MX5456PN01 | Tłok |
| 22 | MX5456WS01 | Załóż rękaw |
| 23 | MX5456PR01 | Pierścień ustalający tłoka |
| 24 | MX5456BB01 | Tuleja łożyska wahacza |
| 25 | N7-102-4 | O Ring (x 2) |
| 26 | 5456PIN | Kołki ustalające bity x 8 (zestaw) |
| 27 | MX5456CK11 | Gdakanie |
Ciśnienia powietrza podano dla sprężarek pracujących na poziomie uszczelnienia w temperaturze 20 ° C (68 ° F). Korekty rzeczywistej objętości sprężarki powinny być dokonywane w celu uwzględnienia temperatury, wysokości i wilgotności względnej.
Młoty DTH muszą być stale zaopatrywane w odpowiedni olej do wiercenia w skałach, aby chronić wewnętrzne komponenty i zapewnić dobre uszczelnienie powietrzne między powierzchniami roboczymi młotka w celu wydajnego wiercenia. Roschen zaleca stosowanie Roschen Losonsafe® Rock Drill Oil (RDO) w celu utrzymania optymalnej wydajności i wydłużenia żywotności wewnętrznych elementów. Prawidłowe zużycie oleju zależy od objętości i warunków powietrza. Proszę zapoznać się z poniższym wykresem smarowania w celu uzyskania zaleceń. Podczas wiercenia w mokrych warunkach należy podwoić normalną ilość. Powinny być widoczne ślady oleju wokół trzpienia wiertła i wewnątrz połączeń rur podczas wymiany rur.
W przypadku stosowania olejów wiertniczych na bazie ropy naftowej zalecany gatunek oleju zależy od temperatury otoczenia i ciśnienia roboczego. Zasadą jest, że w miarę możliwości należy stosować olej do wiercenia w skali ISO320, ponieważ młot jest narzędziem o wysokiej częstotliwości, jednak w przypadku gdy pompa nie może pompować oleju w chłodniejszych warunkach, można zastosować niższy stopień oleju zgodnie z wykresem poniżej.
Wiertła
| Średnica | Typ twarzy | Numer części | Opis | No. x Button Dia (inch) | Przykładowe dziury | Ciężar Ok. | ||||
| mm | cal | Zewnętrzny | Twarz | Środek | Kgs. | Lbs. | ||||
| 137 | 5 3/8 | Wklęsły | 5456137C10 | 5 3 / 8CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
| 137 | 5 3/8 | Twarda formacja | 5456137H10 | 5 3 / 8HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
| 140 | 5 1/2 | Wklęsły | 5456140C10 | 5 1 / 2CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
| 140 | 5 1/2 | Drop Center | 5456140D10 | 5 1 / 2DC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
| 140 | 5 1/2 | Twarda formacja | 5456140H10 | 5 1 / 2HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
| 143 | 5 5/8 | Drop Center | 5456143D10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
| 143 | 5 5/8 | Twarda formacja | 5456143H10 | 5 5/8 "MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
| 146 | 5 3/4 | Wklęsły | 5456146C10 | 5 3 / 4CC MX5456 BIT | 8 * 5/8 | 4 * 5/8 | 4 * 9/16 | 2 | 17 | 37,5 |
| 146 | 5 3/4 | Drop Center | 5456146D10 | 5 3/4 MX5456DC BIT | 8 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
| 146 | 5 3/4 | Twarda formacja | 5456146H10 | 5 3 / 4HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 17 | 37,5 |
| 152 | 6 | Twarda formacja | 5456152H10 | 6 HF MX5456 BIT | 8 * 5/8 | 6 * 5/8 | 4 * 1/2 | 2 | 18 | 39,7 |
| 165 | 6 1/2 | Drop Center | 5456165C01 | 6 1/2 MX5456 końcówka kołnierzowa | 8 * 5/8 | 4 * 9/16 | 4 * 1/2 | 2 | 18 | 39,7 |
| 190 | 7 1/2 | Drop Center | 5456190C10 | Końcówka kołnierzowa 7 1/2 MX5456 | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
| 200 | 8 | Drop Center | 5456200C10 | 8 "Bit kołnierza MX5456 | 16 * 5/8 | 4 * 5/8 | 4 * 1/2 | 2 | 20 | 44,1 |
