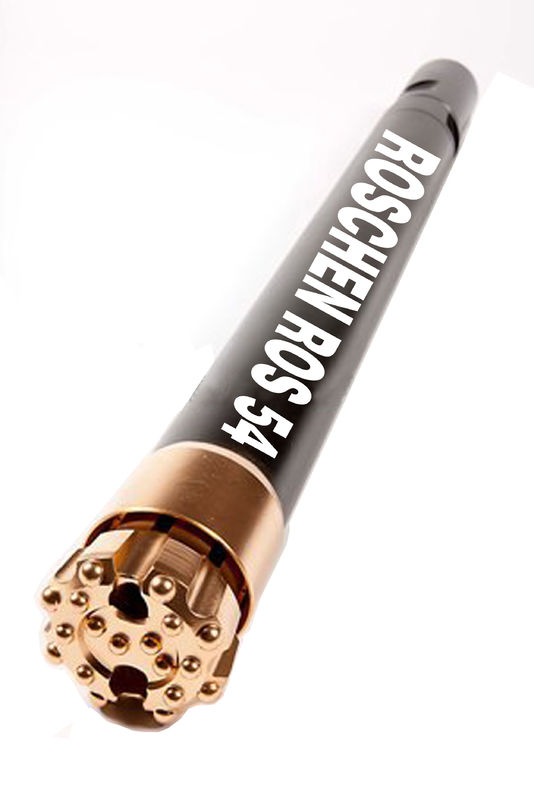

Wysokie / niskie ciśnienie powietrza Studnia wodna Głęboki otwór Obrotowy pneumatyczny młot wiertniczy DTH
Przycisk Bity dla COP MISSION DHD QL SD
Dopasowane produkty :
Wiertła 89 mm z kodem PIN API 3 1/2 "REG
Wiertła 89 mm z API 3 1/2 "REG BOX
Wiertła 114 mm z kodem PIN API 4 1/2 "REG
Wiertła 114 mm z API 4 1/2 "REG BOX
Bity z COP84. Chwyty DHD380, Mission80, QL80, SD8
Pola aplikacji:
Wszystkie rodzaje pól, takie jak górnictwo, kamieniołomy, tunele, mosty, budownictwo itp., Ale wyjątkowo doskonałe do stosowania z rurami osłonowymi podczas wiercenia w obudowie.
Funkcje:
Duża moc uderzenia przy niskiej częstotliwości, długa żywotność, płukanie zwrotne, niezawodne działanie.
Parametry techniczne
| Opis | Kod produktu | Bit Shank | Połączenie gwintowe | Średnica zewnętrzna (mm) | Długość bez bitu (mm) | waga (kg) | Klucz płaski (mm) | Rec. Rozmiar otworu (mm) |
| RS 180 | 260000 | DHD38, COP84 | API 4 1/2 "REG PIN | 180 | 1522 | 190 | 150 | 203-271 |
| Ciśnienie robocze (bar) | Częstotliwość uderzeń przy 17 barach (Hz) | Normalne ciśnienie osiowe (kN) | Rec.Rotation Speed (r / min) | Zużycie powietrza (m³ / min) | ||||
| 14-24 | 20 | 18.3 | 30-40 | 12bar | 17bar | 24 bar | ||
| 22,5 | 28.2 | 39,6 | ||||||
| Hammers Matching To Other Bits | ||||||||
| Opis | Kod produktu | Bit Shank | Połączenie gwintowe | Średnica zewnętrzna (mm) | Długość bez bitu (mm) | waga (kg) | Klucz płaski (mm) | Rec. Rozmiar otworu (mm) |
| RS180-QL80 | 260001 | QL80 | API 4 1/2 "REG PIN | 180 | 1515 | 190 | 150 | 203-271 |
| RS180-Mission80 | 260003 | Misja80 | 1515 | 188 | ||||
| RS180-MACH80 | 260005 | MACH80 | 1522 | 190 | ||||
| RS180-SD8 | 261000 | SD8 | 1492 | 195 | ||||
| Pracujący Pressur (pasek) | Wpływ Częstotliwość przy 17 barach | Normalna Osiowy Nacisk (kN | Rec. Obrót Prędkość (r / min) | Powietrze Konsumpcja (m³ / min) | ||
| 14-24 | 20 | 18.3 | 30-40 | 14bar | 17bar | 24 bar |
| 22,5 | 28.2 | 39,6 | ||||
| Specyfikacja młotów ROSCHEN DTH | |||||||
| Rozmiar młota | Bit Shank | Kod ROSCHEN | Wątek połączenia | Odpowiedni bit | Ciśnienie robocze | Zużycie powietrza | |
| 1 ” | BR1 | ROS 11 | Skrzynka RD50 | ￠ 50-70 mm | 0,7-1,75 MPa | 0,7Mpa | 4,5m3 / min |
| 1,0Mpa | 4m3 / min | ||||||
| 1,4Mpa | 5m3 / min | ||||||
| 2 ” | BR2 | ROS 22 | Skrzynka RD50 | ￠ 70- ￠ 90 mm | 0,7-1,75 MPa | 0,7Mpa | 4,5m3 / min |
| 1,0Mpa | 4m3 / min | ||||||
| 1,4Mpa | 5m3 / min | ||||||
| 3 ” | DHD3.5 | ROS 32 | API 2 3/8 "Reg | ￠ 90- ￠ 110 mm | 1,0-1,5 MPa | 1,0Mpa | 4,5m3 / min |
| COP32 / COP34 | |||||||
| M30 | 1,5 MPa | 9m3 / min | |||||
| 4 ” | DHD340 | ROS 34 | API 2 3/8 "Reg | ￠ 110–135 mm | 1,0-2,5 MPa | 1,0Mpa | 6m3 / min |
| COP44 | |||||||
| QL40 | |||||||
| SD4 | 1,8 MPa | 10m3 / min | |||||
| M40 | 2,4 MPa | 15m3 / min | |||||
| 5 ” | DHD350 | ROS 52 ROS 54 | API 2 3/8 "Reg / API 3 1/2" Reg | ￠ 135–15 mm | 1,0-2,5 MPa | 1,0Mpa | 9m3 / min |
| COP54 | |||||||
| QL50 | |||||||
| SD5 | 1,8 MPa | 15m3 / min | |||||
| M50 | 2,4 MPa | 23m3 / min | |||||
| 6 ” | DHD360 | ROS 62 ROS 64 | Reg. API 3 1/2 "Reg | ￠ 155 ￠ 190 mm | 1,0-2,5 MPa | 1,0Mpa | 10m3 / min |
| COP64 | |||||||
| QL60 | |||||||
| SD6 | 1,8 MPa | 20m3 / min | |||||
| M60 | 2,4 MPa | 28,5 m3 / min | |||||
| 8 ” | DHD380 | ROS 82 ROS 84 | Reg. API 4 1/2 "Reg | 5 195 ￠ 254 mm | 1,0-2,5 MPa | 1,0Mpa | 15m3 / min |
| COP84 | |||||||
| QL80 | 1,8 MPa | 26m3 / min | |||||
| SD8 | 2,4 MPa | 34m3 / min | |||||
| M80 / M85 | |||||||
| 10 ” | SD10 | ROS 100 | API 6 5/8 "Reg | ￠ 254 ￠ 311 mm | 1,0-2,5 MPa | 1,0Mpa | 22m3 / min |
| Numa100 | 1,8 MPa | 40m3 / min | |||||
| ROS 100 | 2,4 MPa | 55m3 / min | |||||
| 12 ” | DHD1120 | ROS 120 | API 6 5/8 "Reg | 5 305–445 mm | 1,0-2,5 MPa | 1,0Mpa | 30m3 / min |
| SD12 | 1,8 MPa | 56m3 / min | |||||
| Numa120 | 2,4 MPa | 78m3 / min | |||||
| Uwagi: | |||||||
| Metzke, Remet thread jest dostępny! | |||||||
| Każdy specjalny chwyt typu DTH Hammer będzie dostępny na życzenie. | |||||||
Bit DTH
Bit DTH jest również naszym głównym produktem. Po poszukiwaniu lat mang, mamy bogate doświadczenie w rozwoju i produkcji wysokiej jakości produktów, które przyjęły wysokiej jakości surowce, zaawansowaną technologię i przeszły przez ścisłą kontrolę.
1. Wiertła wiertnicze o wysokim i niskim ciśnieniu powietrza
2.Niski otwór ciśnienia powietrzaDia.65-220mm
3. Otwór wysokiego ciśnienia powietrza Średnica: 85-305 mm
4. Typ twarzy: środek opadający / wklęsły / wypukły / podwójny skraj / płaski
5. Nasz bit DTH może być odpowiedni dla wielu typów młotów DTH, takich jak XL, Mission, COP, IR, Mach, Demag, SD, Bulroc, Halco Mach, Digger itp.
