Ekscentryczny system obudowy (mimośrodowy system wiercenia nadkładu) | |||||||||
Rodzaj | Obudowa Recom.Size (mm) | Min. Średnica wewnętrzna buta ślizgowego Dia (mm) D | Rozwiercanie średnicy (mm) C | MŁOT DTH | Rura wiertnicza | Numer części * | |||
Maks.OD (A) | Min.ID (B) | Gwint połączenia | OD (mm) | Klucz płaski (mm) | |||||
ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
COP32 | ODEX90-COP | ||||||||
QL30 | ODEX90-QL30 | ||||||||
ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
COP44 | ODEX115-COP | ||||||||
SD4 | ODEX115-SD4 | ||||||||
QL40 | ODEX115-QL40 | ||||||||
Misja 40 | ODEX115-M40 | ||||||||
ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
COP54 | ODEX140-COP | ||||||||
SD5 | ODEX140-SD4 | ||||||||
QL50 | ODEX140-QL50 | ||||||||
Misja 50 | ODEX140-M50 | ||||||||
ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
COP64 | ODEX165-COP | ||||||||
SD6 | ODEX165-SD6 | ||||||||
QL60 | ODEX165-QL60 | ||||||||
Misja 60 | ODEX165-M60 | ||||||||
ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
COP64 | ODEX190-COP | ||||||||
SD6 | ODEX190-SD6 | ||||||||
QL60 | ODEX190-QL60 | ||||||||
Misja 60 | ODEX190-M60 | ||||||||
ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
COP84 | ODEX240-COP | ||||||||
SD8 | ODEX240-SD8 | ||||||||
QL80 | ODEX240-QL80 | ||||||||
Misja 80 | ODEX240-M80 | ||||||||
ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
Numa100 | ODEX280-NU |
* Kompletny system obejmuje uchwyt bitu, mimośrodowy bit i kołki blokujące. Inne style cholewki dostępne na zamówienie

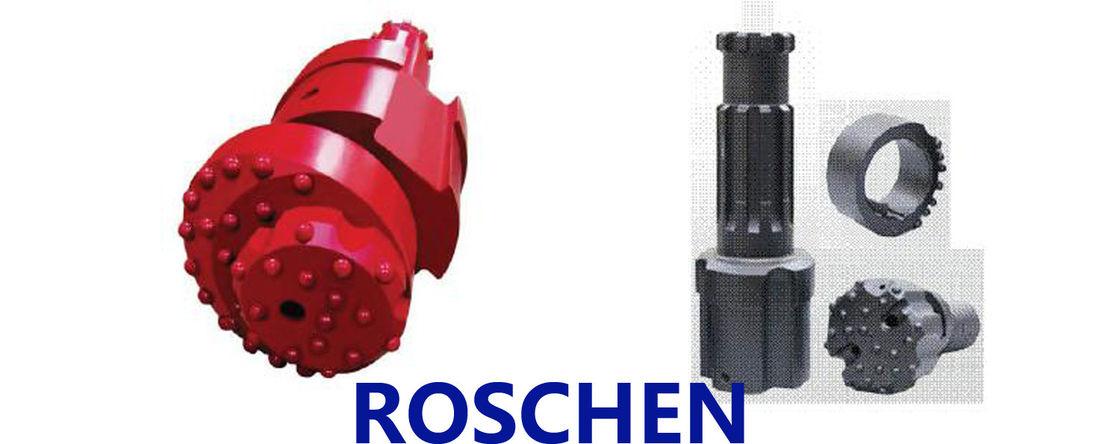

ODS to dwuczęściowy ekscentryczny system wiercenia nadkładu przeznaczony do jednoczesnego montażu osłon w celu utrzymania niestabilnych warunków gruntowych.
Uchwyt do bitów jest dopasowany do młotka w taki sam sposób, jak byłby konwencjonalny przycisk.
Mimośrodowy świder guzika jest zablokowany w uchwycie do bitów za pomocą podwójnego układu kołków "Seloc", który może zostać usunięty, gdy bity potrzebują albo ponownego ostrzenia, albo wymiany.
ROSCHEN dostarcza tylko gwintowane obudowy, ale system może być również używany z tańszymi spawanymi obudowami, gdy wymagana jest pozostawienie obudowy w otworze.
Kiedy system ODS zostanie wywiercony do wymaganej głębokości, mimośród może zostać zamknięty do położenia koncentrycznego poprzez pociągnięcie w górę do trzonu obudowy i przeciwny obrót o 180 stopni, a cały system zostanie wycofany z obudowy.
W razie potrzeby można wówczas wiercić w litej skale za pomocą konwencjonalnego przycisku o średnicy równej rozmiarowi systemu.
Ważne jest, aby upewnić się, że stabilizator o właściwych wymiarach znajduje się bezpośrednio za młotkiem.
Firma ROSCHEN produkuje asortyment uchwytów do bitów, ekscentrycznych końcówek, osłonek i stabilizatorów, które będą towarzyszyć naszym systemom wiercenia ODS. Aby uzyskać więcej informacji o produkcie, należy zapoznać się z naszymi broszurami technicznymi lub skontaktować się z naszym działem sprzedaży w celu uzyskania pomocy.
