System wiercenia nadkładu

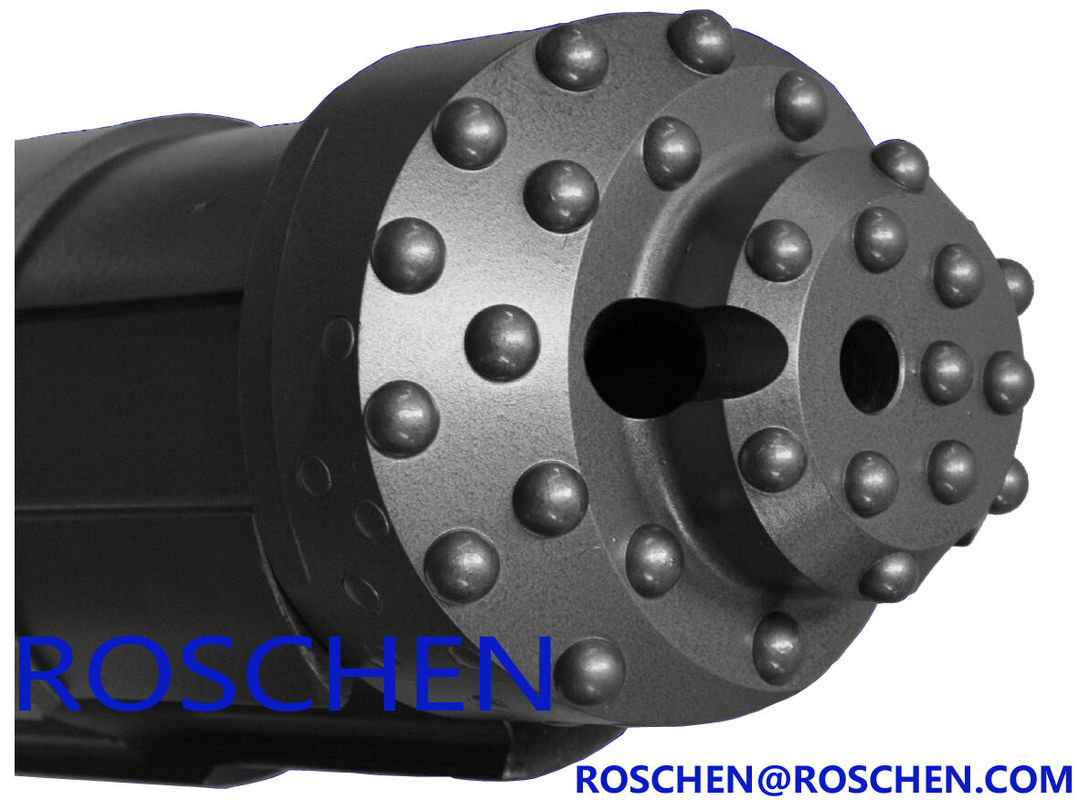

System ODS Roschena jest sprawdzonym dwuczęściowym systemem mimośrodowego przecinania, przeznaczonym do jednoczesnego wiercenia i obudowy otworów, w niestabilnych warunkach gruntowych.
Kluczowe cechy:
. Dostępne dla rozmiarów obudów od średnicy 114 mm (4 1/2 ") do 273 mm (10¾") Prosta, dwuczęściowa konstrukcja zapewniająca lepszy transfer energii do powierzchni bitowej
. Optymalna wydajność wiercenia w niestabilnych warunkach gruntowych
. Ekscentryczny Bit może być łatwo i szybko usunięty w celu wymiany lub odnowienia
. "otwarty i zamknięty" układ blokujący wewnątrz uchwytu do bitów, dzięki czemu nic nie może zapobiec zamknięciu bitu mimośrodowego
. Bit ODS ma pozytywny projekt pilotowy, który pomaga prowadzić ekscentryczny bit i wytwarza prostszy otwór
| Ekscentryczny system obudowy (mimośrodowy system wiercenia nadkładu) | |||||||||
| Rodzaj | Obudowa Recom.Size (mm) | Min. Średnica wewnętrzna buta ślizgowego Dia (mm) D | Rozwiercanie średnicy (mm) C | MŁOT DTH | Rura wiertnicza | Part No. | |||
| Maks.OD (A) | Min.ID (B) | Gwint połączenia | OD (mm) | Klucz płaski (mm) | |||||
| ODEX90 | 115 | 102 | 90 | 123 | DHD3.5 | API 2 3/8 "Reg | 76 | 65 | ODEX90-DHD |
| COP32 | ODEX90-COP | ||||||||
| QL30 | ODEX90-QL30 | ||||||||
| ODEX115 | 142 | 128 | 115 | 152 | DHD340 | API 2 3/8 "Reg | 76 | 65 | ODEX115-DHD |
| COP44 | ODEX115-COP | ||||||||
| SD4 | ODEX115-SD4 | ||||||||
| QL40 | ODEX115-QL40 | ||||||||
| Misja 40 | ODEX115-M40 | ||||||||
| ODEX140 | 171 | 157 | 140 | 187 | DHD350R | API 2 3/8 "Reg | 89 | 65 | ODEX140-DHD |
| COP54 | ODEX140-COP | ||||||||
| SD5 | ODEX140-SD4 | ||||||||
| QL50 | ODEX140-QL50 | ||||||||
| Misja 50 | ODEX140-M50 | ||||||||
| ODEX165 | 196 | 183 | 165 | 212 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX165-DHD |
| COP64 | ODEX165-COP | ||||||||
| SD6 | ODEX165-SD6 | ||||||||
| QL60 | ODEX165-QL60 | ||||||||
| Misja 60 | ODEX165-M60 | ||||||||
| ODEX190 | 222 | 205 | 190 | 237 | DHD360 | API 3 1/2 "Reg | 114 | 95 | ODEX190-DHD |
| COP64 | ODEX190-COP | ||||||||
| SD6 | ODEX190-SD6 | ||||||||
| QL60 | ODEX190-QL60 | ||||||||
| Misja 60 | ODEX190-M60 | ||||||||
| ODEX240 | 273 | 260 | 240 | 306 | DHD380 | API 3 1/2 "Reg | 114 | 95 | ODEX240-DHD |
| COP84 | ODEX240-COP | ||||||||
| SD8 | ODEX240-SD8 | ||||||||
| QL80 | ODEX240-QL80 | ||||||||
| Misja 80 | ODEX240-M80 | ||||||||
| ODEX280 | 327 | 305 | 280 | 370 | SD10 | API 4 1/2 "Reg | 114 | 95 | ODEX280-SD |
| Numa100 | ODEX280-NU | ||||||||
ODEX
ROSCHEN produkuje ekscentryczny system wiercenia nadkładu ODEX, zaczynając od ODEX90 do ODEX445. Ten trójczłonowy system składa się z bitu pilota, rozwiertaka, urządzenia prowadzącego. Systemy wiercenia przeciążeniowego firmy ROSCHEN ODEX są szeroko stosowane w różnorodnych zastosowaniach, od wiercenia studni i wydobycia do kotwiczenia skał i badania terenu.
Advtanges:
- Szybkie usuwanie sadzonek; Wysoka penetracja, szczególnie w odpornych formacjach skalnych;
- Łatwe pobieranie próbek gleby i wód gruntowych podczas wiercenia;
- Możliwa do zmierzenia ocena plonu na wybranej głębokości w formacji;
- Korzystne w nieskonsolidowanych formacjach o wysokim ryzyku speleologii
Zakres zastosowania:
Nadaje się do wiercenia studni, studni geotermalnych, krótkich zwiercin mirco, średniego mini-otworu iniekcyjnego budynku, budowy zapory i portu.
1. Po rozpoczęciu wiercenia rozwiertak wysuwa i otwiera otwór pilotowy na tyle, aby rura osłonki ześlizgnęła się za zestawem wiertła.
2. Po osiągnięciu wymaganej głębokości obroty są odwracane ostrożnie, po czym rozwiertak wchodzi w ruch, umożliwiając przeciągnięcie zestawu wiertniczego przez obudowę.
3. Rury osłonowe, które mają pozostać w wywierconym otworze, powinny być uszczelnione na dnie otworu za pomocą zaprawy cementowej lub innego środka uszczelniającego.
4. Wiercenie kontynuuje się do pożądanej głębokości w skale podsta- wowej za pomocą konwencjonalnego wiercenia.
