Przenośna wiertnica Cummins Engine Piston do wiercenia w regionach górskich
Model: RSDX-2 Pełna hydrauliczna przenośna wiertnica

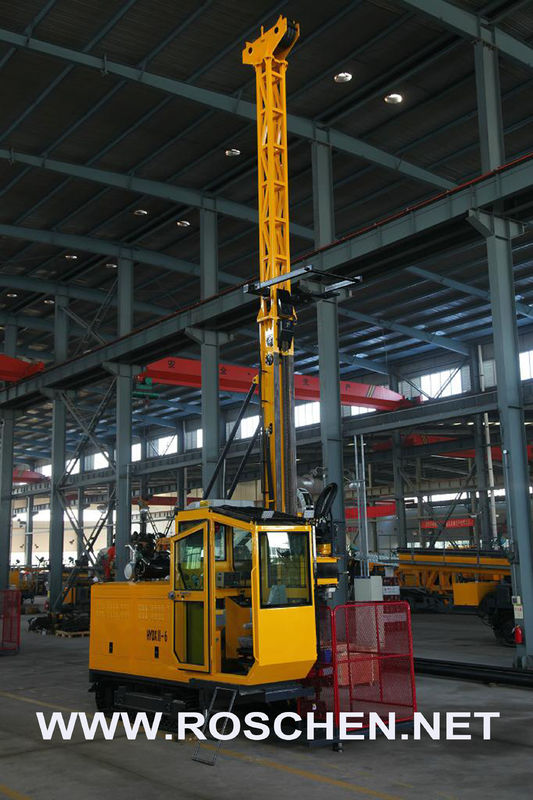

Wiertnica hydrauliczna RSDX-2
1. Przegląd ogólny
W pełni hydrauliczna przenośna wiertnica RSDX-2 to rodzaj lekkiej platformy przeznaczonej do badań geologicznych w trudno dostępnych miejscach.Ta przenośna wiertnica nadaje się głównie do wiercenia diamentowego metodą rdzeniowania drutowego.Wiertnica składa się z jednostki napędowej diesla, układu hydraulicznego, panelu sterowania, masztu i głównej wciągarki, wciągarki linowej, głowicy wiertarskiej, systemu posuwu, zacisku stopy itp. Wiertnica hydrauliczna RSDX-2 jest całkowicie napędzana hydraulicznie na całej powierzchni funkcja rdzeniowania.Konstrukcja typu Fission sprawia, że zestaw jest dobrze przyswajalny i demontowalny, co ułatwia transport w najbardziej niedostępne miejsca.Solidna konstrukcja oraz dokładny system sterowania zapewniają wysoki współczynnik penetracji i wyjątkową niezawodność.
2. Główne cechy techniczne:
1. W pełni hydrauliczny model głowicy wiertarskiej.Obrót głowicy wiertniczej jest realizowany za pomocą czterech pomp hydraulicznych napędzanych przez pięć silników wysokoprężnych;to również sprawia, że układ siłownika hydraulicznego zasilającego realizuje pełne podawanie przy wyższych i niższych prędkościach.
2. Z dobrą możliwością demontażu.Przenośna wiertnica została zaprojektowana w stylu rozszczepienia, obejmując jednostkę napędową, zbiornik oleju hydraulicznego, platformę manipulacyjną i mechanizm operacyjny, czyli sekcję wiertniczą.Są więc lekkie i mogą być przenoszone siłą człowieka lub zwierzęcą.Wiertnica hydrauliczna może być stosowana i wykonywana w wąskiej przestrzeni do wiercenia otworów pod kątem 45 ° －90 ° z większą elastycznością.
3. Silne techniki adaptacyjne.Oprócz wiercenia diamentowego techniką rdzeniowania z drutu, ta przenośna wiertnica jest bardzo elastyczna.Hydrauliczna wiertnica RSDX-2 ma zastosowanie do wiercenia i karmienia w dowolnej innej warstwie.
3. Specyfikacje techniczne
| Model | Wiertnica hydrauliczna RSDX-2 | |
| Pojemność wiertła (m) | BQ | 350 |
| NQ | 230 | |
| HQ | 120 | |
| Moc znamionowa (KW) / | Pięć zestawów dwucylindrowych silników wysokoprężnych R2V870 chłodzonych powietrzem | 11/2500 |
| Prędkość obrotowa (r / min) układu dynamicznego | Dwa zestawy silników wysokoprężnych Yuchai YC2108 | 33/2400 |
| Zestaw silnika wysokoprężnego Cummins 4BTA3.9-C100 | 74 / 2,200 | |
| Główna jednostka | Zakres momentu obrotowego (Nm) | 334-930 |
| Zakres prędkości (obr / min) | 0-900 | |
| Mechanizm posuwu | Zasilanie cylindra olejowego, skok podnoszenia (mm) | 1700 |
| Udźwig (KN) | 50 | |
| Wydajność posuwu (KN) | 25 | |
| Wciągarka główna | Maks.udźwig (KN) | 18 |
| Prędkość podnoszenia (m / min) | 84 | |
| Długość zwijania (m) | 30 | |
| Średnica drutu (mm) | φ12 | |
| Wciągarka linowa Coring | Udźwig (KN) | 8.4 |
| Prędkość podnoszenia (m / min) | 90-240 | |
| Długość zwijania (m) | 500 | |
| Średnica drutu (mm) | φ6 | |
| Pompa błotna BW-100A | Wymiar: L × W × H (mm) | 3500 × 1500 × 1300 |
| Maks.Waga komponentów (bez układu dynamicznego) (kg) | 100 | |
