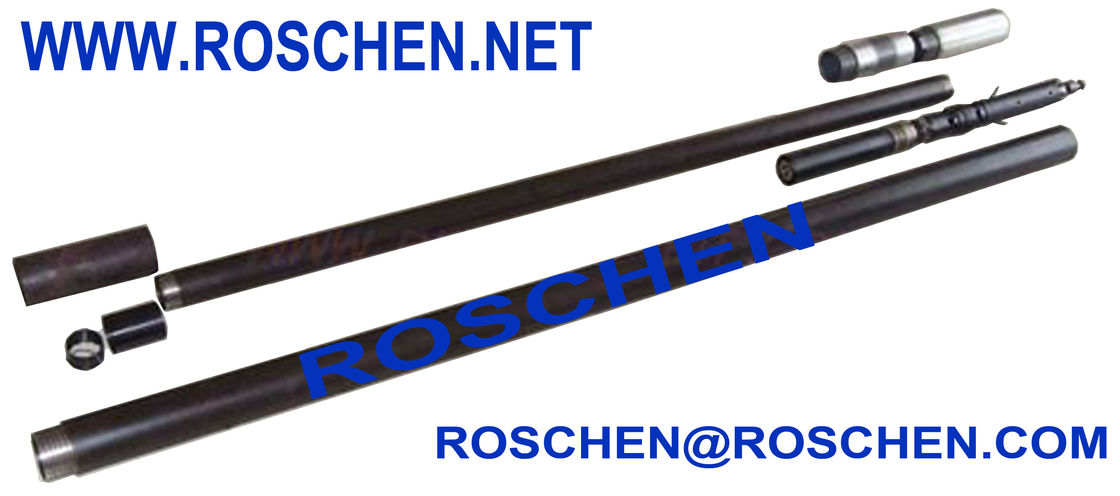

BTW Core Barrel Całkowicie 3 metry Długość dla rdzeni Wireline Core Wiercenie Korpus i materiały eksploatacyjne BQ NQ HQ PQ
Zasadniczo istnieje t
hree rodzaje rdzenia rdzenia w zależności od rdzenia rdzenia lufy.
Akcesoria do rdzeni wiertniczych:
--- Zespół głowicy, rura wewnętrzna, rura zewnętrzna, podnośnik rdzeniowy, obudowa rdzenia podnośnika, rura dzielona, sprzęgło blokujące, łącznik adaptera, pierścień podporowy, stabilizator rury wewnętrznej, pierścień oporowy.
| Rozmiary systemu beczkowozu Boart Longyear |
| ROZMIAR | CORE Ø | HOLE Ø |
| AQTK | 35,5 mm (1-3 / 8 cali) | 48 mm (1-7 / 8 cali) |
| BQ | 36,4 mm (1-7 / 16 cali) | 60 mm (2-3 / 8 cali) |
| BQTK | 40,7 mm (1-5 / 8 cali) | 60 mm (2-3 / 8 cali) |
| NQ | 47,6 mm (1-7 / 8 cali) | 75,7 mm (3 cale) |
| NQTK (NQ2 ") | 50,6 mm (2 cale) | 75,7 mm (3 cale) |
| NQ3 | 45 mm (1-3 / 8 cali) | 75,7 mm (3 cale) |
| HQ | 63,5 mm (2-1 / 2 cala) | 96 mm (3-3 / 8 cala) |
| HQ3 | 61,1 mm (2-3 / 8 cali) | 96 mm (3-3 / 8 cala) |
| PQ | 85 mm (3-3 / 8 cala) | 122,6 mm (4-7 / 8 cali) |
| PQ3 | 83 mm (3-1 / 4 cala) | 122,6 mm (4-7 / 8 cali) |
| Rozmiary systemu beczkowego Core Atlas Copco |
| SYSTEM | CORE Ø | HOLE Ø |
| mm | w | mm | w |
| ZA | 48,0 | 1,89 | 27,0 | 1.06 |
| b | 59,9 | 2,36 | 36,4 | 1.43 |
| N | 75,7 | 2,98 | 47,6 | 1,88 |
| H | 96,1 | 3,78 | 63,5 | 2.5 |
| P | 122,6 | 4,83 | 85,0 | 3.35 |
Podwójne tuby rdzeniowe
| --- Beczka rdzeniowa serii TT |
| Bębny rdzeniowe o ultra cienkich ściankach z podwójną ścianką, dostępne średnice 46 i 56 mm. Bardzo |
| cienka powierzchnia cięcia pozwala na bardzo szybkie tempo penetracji przez twarde formacje. Oni są |
| nadaje się do zastosowań górniczych. |
| --- Podwójne tuby rdzeniowe z serii T2 |
| Seria T2 to lufa rdzeniowa o podwójnych ściankach, przeznaczona do eksploracji powierzchni, szczególnie w górnictwie. |
| Ze względu na cienką szczelinę, te rdzeniowce zapewniają szybką penetrację. Dostępne w średnicach 46, 56, 66, 76, 86, 101 mm. |
| --- Podwójne tuby rdzeniowe z serii T6 |
| Są to kontynuacja serii T2, ale o mocniejszym wzornictwie i dostępnym w większych średnicach, |
| 76, 86, 101, 116. 131 i 146 mm. Stosuje się je w górnictwie odkrywkowym i wierceniach geotechnicznych. |
| --- Beczki dwupłaszczowe LTK 48 i LTK 60 |
| System rdzeni baryłkowych serii LTK to cieńsza rura rdzeniowa niż seria T2. Oferują one opłacalne, |
| wysoka produkcja, która została zaprojektowana dla optymalnej produkcji i odzyskiwania rdzenia w średnich i dodatkowych twardych formacjach skalnych. |
| Dostępne rozmiary 48 i 60 mm. |
| --- Podwójne tuby rdzeniowe z serii WF |
| Są to rdzeniówki geotechniczne przeznaczone przede wszystkim do wyrabiania stosunkowo miękkich formacji przy użyciu bitów twarzowych. |
| Prosta konstrukcja i bardziej odporna na uszkodzenia niż beczki z cienkimi ściankami, ale z mniejszą szybkością przenikania. |
| --- Podwójne tuby rdzeniowe z serii WG |
| Istnieją pojedyncze cylindry rdzenia rdzenia dla serii WG. Dostępne w rozmiarach DCDMA E, A, B, N i H. |
| --- Beczki rdzeniowe TBW i TNW |
| Są to cienkościenne dwururowe rdzeniowe bębny, jako seria T2, ale z rozmiarami otworów DCDMA B i N. |
| Używany do eksploracji powierzchni, szczególnie do zastosowań górniczych. Cienka przestrzeń rzazu umożliwia szybką penetrację. |
| --- Podwójne rurowe rdzeniówki z przewodami rurowymi |
| Dwurdzeniowe bębny druciane są używane głównie w głębokich rdzeniach. Z urządzeniem do przesuwania, |
| eliminują potrzebę łączenia i rozłączania cięciwy za każdym razem, gdy rdzeń jest pobierany. |
| Dostępne w rozmiarach DCDMA A, B, N, H i P. |
| --- Chińskie standardowe beczki rdzeniowe z podwójną tubą |
| --- Standardowe dwururowe rdzeniówki z rdzeniem chińskim |
| Beczki dwururkowe z odwróconą cyrkulacją typu Jet |
Beczki z rdzeniem potrójnym
| --- Beczki rdzeniowe serii MLC (Triefus) |
| Te potrójne tuby rdzeniowe są ogólnie używane do celów geotechnicznych, zaprojektowanych w celu maksymalizacji odzyskiwania rdzenia w miękkich formacjach. Dostępne średnice od 35-146 mm. |
| --- Potrójne rurkowe rdzeniówki przewodowe |
| Beczki z rdzeniem z potrójnym rdzeniem są zwykle wymagane w złamanych, pękniętych formacjach. Zawierają one trzecią, rozciętą rurę wewnętrzną na podstawie dwururowej cylindrycznej rdzenia przewodowego. To może być wypompowane z wewnętrznej rurki po pobraniu, umożliwiając badanie rdzenia w stanie in-situ. |
Beczki rdzeniowe z pojedynczą tubą
| --- Beczki jednożyłowe serii B |
| Seria B to rdzeniówki z pojedynczą tubą, często stosowane w sytuacjach, w których konserwacja rdzenia nie jest niezbędna, oraz w przypadku rdzeni betonowych. Dostępne średnice 46-146 mm. |
| --- Bębny rdzeniowe z pojedynczą tubą serii WG |
| Istnieją podwójne rdzeniówki rdzenia dla serii WG. Dostępne w rozmiarach DCDMA E, A, B, N i H. |
| --- Chińskie standardowe beczki rdzeniowe z jedną tubą |
