Mazier Core Barrel

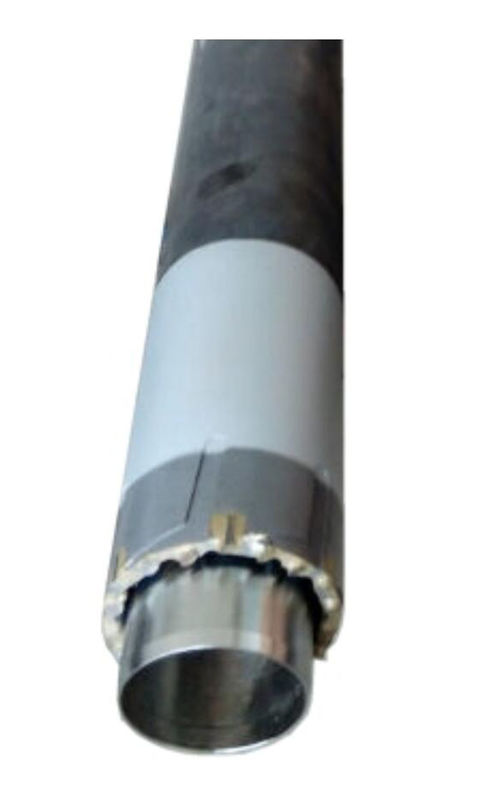

Rdzeń bębna Maziera przedstawiający but tnący wystający przed rdzeniem
Automatyczna lufa rdzeniowa Maziera jest przeznaczona do uzyskiwania niezakłóconych próbek rdzenia w bardzo miękkich glebach.
Ta tuleja rdzeniowa ma sprężynowy zespół rury wewnętrznej. Podczas wiercenia w miękkich formacjach obudowa podnośnika rdzenia wystaje do 50 mm z przodu wiertła i działa jak nóż tnący. Miękki rdzeń jest chroniony przed spłukiwaniem wodą (patrz rysunek a).
Podczas wiercenia w twardszych materiałach sprężynująca rura wewnętrzna jest poddawana naciskowi, a wewnętrzna rura cofa się, więc teraz obudowa podnośnika rdzenia przyjmuje normalną pozycję (patrz Rysunek b).
W rurce wewnętrznej zastosowano rdzeniówkę z PCW, która utrzymuje rdzeń, a łapacz „koszykowy” można wykorzystać, aby zapobiec wysunięciu się miękkich materiałów.
Ten typ cylindra rdzeniowego jest szeroko stosowany w niektórych częściach Europy i Australazji i według doniesień zapewnia 100% odzysk w miękkich formacjach, takich jak piaski, mułki i margle.
Jest dostępny w średnicy otworu 101 mm (rdzeń 74 mm) i może być używany w połączeniu z rdzeniami T2-101 i T6-101, które są bardziej odpowiednie dla twardych skał.
Rdzeń o średnicy 74 mm otrzymany za pomocą labiryntu jest zgodny z powszechnie stosowanym laboratoryjnym aparatem do badań trójosiowych.
Zalety:
1. Niezakłócone próbki rdzenia z miękkiej gleby 0,1 MPa
2. Współczynnik ściany zerowej
| Dane techniczne Mazier Core Barrel | |
| Specyfikacja | Core Barrel Type |
| Mazier 101 | |
| Średnica otworu (mm) | 101 |
| Średnica rdzenia (mm) | 74 |
| Powierzchnia otworu (cm2) | 80.2 |
| Powierzchnia rdzenia (cm2) | 43 |
| Połączenie gwintowe w głowicy | północny zachód |
| Zalecana obudowa | M116 |
| * Wymagany przekrój poprzeczny dla żerdzi wiertniczych nie pasujących do połączenia gwintowego w głowicy cylindra rdzeniowego | |
Klucz do głównych części zespołu Core Barrel Maziera
Kompletna rdzeń składa się z:
1. Główna głowica lufy
2. Rura zewnętrzna 1,0 m
3. Rura wewnętrzna 1,0 m
4. PVC Coreliner
5. Podnośnik koszowy
6. Cięcie buta
7. Bit Core TC
