Rozwiertaki do skał Od 4 do 48 cali Rozwiertaki do otworów pilotowych Najbardziej wszechstronny i ekonomiczny rozwiertak do dysków twardych
Bezwykopowe wiercenie kierunkowe Wytaczanie poziome Usługi sterowania przewodowego Technologia Firmy produkujące oprogramowanie
Koniec z ponownym wierceniem z powodu wycofywania się frezów z odwiertu.

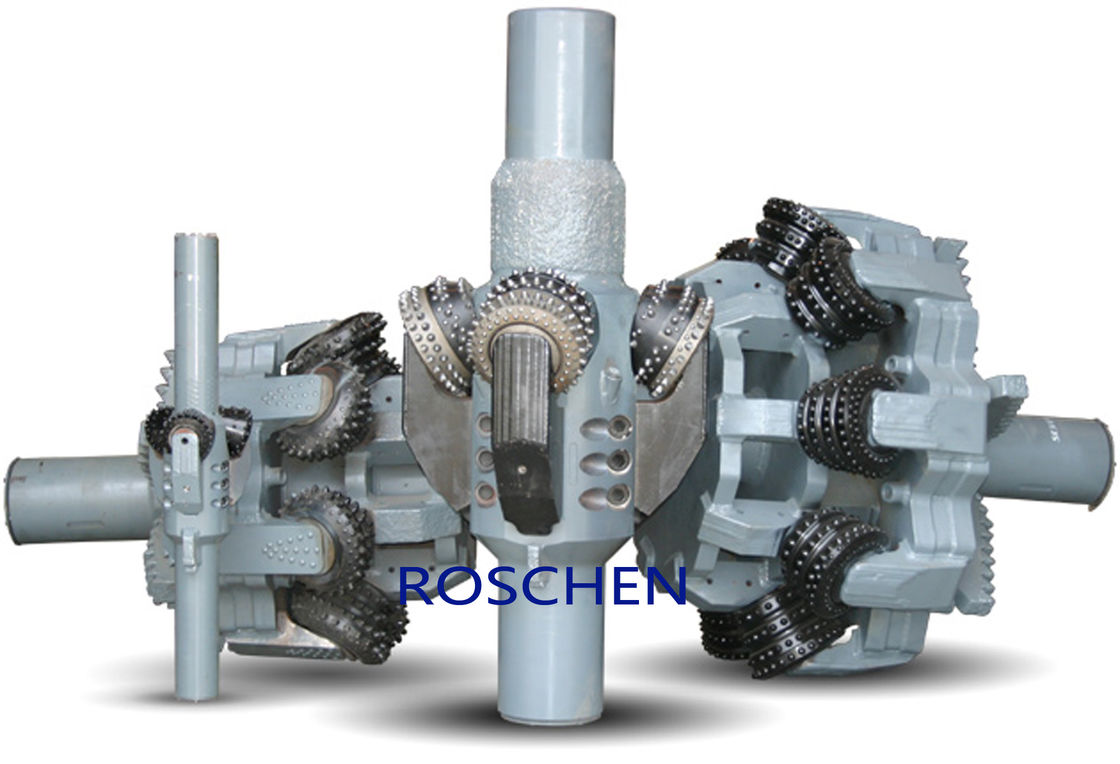

Rock Reamer to najbardziej wszechstronny i ekonomiczny rozwiertak do dysków twardych.Unikalna konstrukcja minimalizuje zapasy na miejscu, obniżając koszty.
Rock Reamer skraca przestoje równie łatwo, jak tnie skałę.
Koniec z przestojami czekającymi na nowe narzędzia / frezy, gdy pojawia się potrzeba popchnięcia ryz.Popycha lub ciągnie tym samym korpusem i nożami, a jeden korpus otwiera się do sześciu rozmiarów.
Zalety:
1. Silniejsze niż inne otwieracze do otworów.
2. Wydłużony czas obracania na dole, minimalizuje koszt frezu i czas podróży.
3. Noże i ramiona można łatwo wymieniać w terenie bez palników i spawaczy.
Dane techniczne rozwiertaka do skał
CIAŁO
| CIAŁO | MIN.OTWÓR PILOTAŻOWY | POŁĄCZENIE | WAGA | DŁUGOŚĆ |
| R4 | 4 1/2 " | 2 7/8 "IF BXB | 135 funtów. | 42 " |
| R6 | 6 " | 3 1/2 "IF BXB | 346 funtów. | 52 " |
| R6-20 | 20 " | 4 1/2 "IF BXB | 1565 LBS. | 62 " |
| R8 | 8 1/2 " | 4 1/2 "IF BXB | 730 funtów. | 65 " |
| R17 | 17 1/2 " | 7 5/8 "REG BXB | 1915 LBS. | 65 " |
| R26 | 26 " | 7 5/8 "REG BXB | 2669 LBS. | 65 " |
| R36 | 36 " | 7 5/8 "REG BXB | 2569 LBS. | 65 " |
| R42 | 42 " | 7 5/8 "REG BXB | 3290 funtów. | 65 " |
| R48 | 48" | 7 5/8 "REG BXB | 3900 funtów. | 65 " |
NOŻYCE
| CIAŁO | NIE.CIĘCIA | OTWÓR PILOTAŻOWY | POŁĄCZENIE | ZAKRES OTWARCIA | |||||
| R4 | 3 | 4 1/2 " | 2 7/8 "IF BXB | 8 1/2 " | 10 " | 12 cali | |||
| CIAŁO | NIE.CIĘCIA | OTWÓR PILOTAŻOWY | POŁĄCZENIE | ZAKRES OTWARCIA | |||||
| aa | nocleg ze śniadaniem | cc | dd | ee | |||||
| R6 | 3 | 6 " | 3 1/2 "IF BXB | 12 cali | 14 " | 16 " | 18 " | 20 " | |
| R6-20 | 5 | 20 " | 4 1/2 "IF BXB | 24 cale | 26 " | 28 " | 30 " | 32 " | |
| CIAŁO | NIE.CIĘCIA | OTWÓR PILOTAŻOWY | POŁĄCZENIE | ZAKRES OTWARCIA | |||||
| ZA | b | do | re | mi | fa | ||||
| R8 | 3 | 8 1/2 " | 4 1/2 "IF BXB | 16 " | 18 " | 20 " | 22 " | 24 cale | 26 " |
| R17 | 3,4 | 17 1/2 " | 7 5/8 "REG BXB | 24 cale | 26 " | 28 " | 30 " | 32 " | 34 " |
| R26 | 3,5 | 26 " | 7 5/8 "REG BXB | 32 " | 34 " | 36 " | 38 " | 40 " | 42 " |
| R36 | 3,5 | 36 " | 7 5/8 "REG BXB | 42 " | 44 " | 46 " | 48" | 50 " | 52 " |
| R42 | 4,5,7 | 42 " | 7 5/8 "REG BXB | 48" | 50 " | 52 " | 54 " | 56 " | 58 " |
| R48 | 4,5,7 | 48" | 7 5/8 "REG BXB | 54 " | 56 " | 58 " | 60 " | 62 " | 64 " |
CIĘCIE I WAGI
| R4 | R6 | ZA | b | do | re | mi | fa | |||||||
| 8-1 / 2 " | 10 " | 12 cali | aa | nocleg ze śniadaniem | cc | dd | ee | |||||||
| MT | 4 | 8 | 12 | 15 | 23 | 31 | 41 | 56 | 32 | 47 | 64 | 80 | 102 | 128 |
| TCI | 6 | 10 | 16 | 21 | 30 | 42 | 55 | 73 | 41 | 61 | 79 | 100 | 126 | 155 |
| FRA | 5 | 7 | 9 | 20 | 24 | 28 | 35 | 37 | 50 | 55 | 68 | 75 | 88 | 101 |
Wykres usuwania formacji
Użyj tego wykresu, aby obliczyć przybliżone stopy sześcienne materiału usuniętego na stopę wiercenia.Aby obliczyć całkowitą liczbę metrów sześciennych materiału do usunięcia, pomnóż stopy sześcienne przez całkowity materiał filmowy i podziel przez 27.
Jak zmienić noże
1. Umieść frez o odpowiednim rozmiarze w kieszeni.
2. Wsuń ramię na miejsce, zabezpieczając nóż.
3. Dokręć trzy śruby zgodnie z tabelą.(patrz poniżej)
4. Dokręcić śruby zabezpieczające zgodnie z tabelą.(patrz poniżej)
5. Powtórz te czynności dla każdego noża.
| ROZMIARY | KLUCZ IMBUSOWY | MOMENT OBROTOWY | ŚRUBA / MOMENT BLOKUJĄCY |
| R8 do R-48 | 1 " | 2000–2500 stóp / funtów | 5/8 "/ 400–500 stóp / funt |
| R4 | 5/8 " | 400–500 stóp / funt | 5/16 "/ 40–60 stóp / funt |
| R6 | 7/8 " | 1000–1200 stóp / funtów | 3/8 "/ 100–150 stóp / funt |
