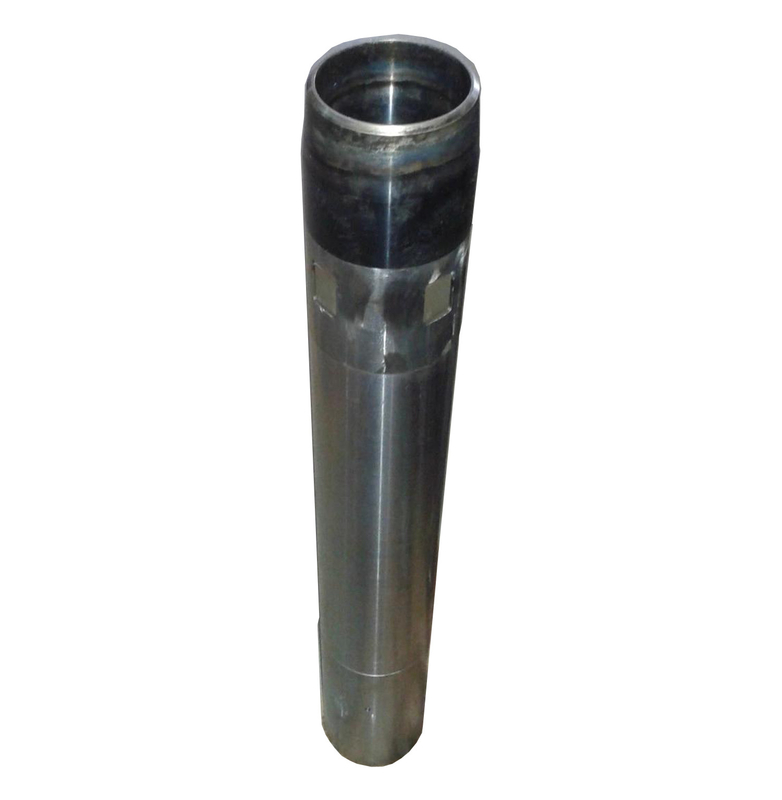

System próbkowania U100, próbniki U100
Próbniki U100 (U4) i U70 - służą do pobierania nienaruszonych próbek z większości gruntów i niektórych słabych skał.Próbnik U100 daje próbkę o nominalnej średnicy 100 mm (4"), a U70 daje próbkę o nominalnej średnicy 70 mm.
Systemy pobierania próbek U100
Ten sprzęt jest przeznaczony do uzyskiwania nienaruszonych próbek z większości gleb i niektórych słabych skał, takich jak kreda i margiel.Próbnik wytwarza rdzeń gruntu o nominalnej średnicy 100 mm (4") i długości około 450 mm (18").
Probówka z zamocowaną stopką tnącą jest wbijana w ziemię za pomocą młota ślizgowego.
Głowica napędowa (lub obudowa dzwonowa) mieści się pomiędzy młotkiem przesuwnym a probówką z próbką i zawiera „przestrzeń nadbiegową” oraz zawór kulowy.Zawór kulowy umożliwia uwolnienie powietrza podczas wbijania rury w ziemię.
W powszechnym użyciu są dwa rodzaje systemów pobierania próbek U100:
System standardowy
Składa się ze stalowej lub aluminiowej probówki, stopki tnącej i opcjonalnych stopek tnących Corecatche, które są utwardzane dyfuzyjnie i mogą mieć gładką lub ząbkowaną krawędź.Dostępne są plastikowe lub aluminiowe zaślepki pasujące do probówek z próbkami, a specjalny wosk uszczelniający służy do długoterminowego przechowywania próbek.
System plastikowych wkładek
Składa się ze stalowej rurki korpusu, która zawiera wymienną plastikową wkładkę.Zwykłe lub ząbkowane stopki tnące są mocowane do podstawy rurki korpusu oraz opcjonalnego rdzenia łapacza i pierścienia dystansowego (wymagane, gdy używany jest chwytacz rdzeni).Dostępne są plastikowe zaślepki pasujące do plastikowych wkładek.
Chociaż użycie wkładek plastikowych zmniejsza całkowity koszt pozyskiwania i przechowywania próbek, stopka tnąca jest z konieczności grubsza, a tym samym próbka jest znacznie bardziej zaburzona w porównaniu z systemem standardowym.
Dla obu systemów dostępne są łączniki umożliwiające szeregowe łączenie dwóch lub więcej probówek.
Szczegółowe zdjęcia
