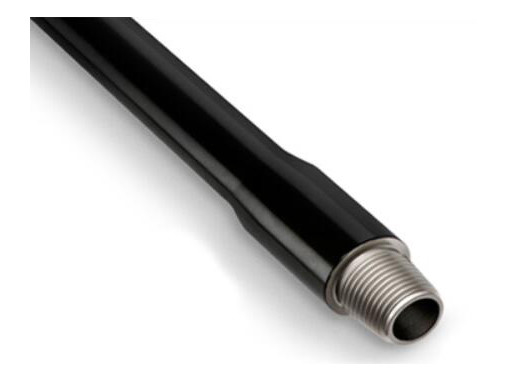

73mm kute złącza narzędziowe Rura wiertnicza HDD do wiercenia bezwykopowego
| Nazwa | poziome przewierty kierunkowe (HDD) Drill Pipe |
| Marka | ROSCHEN |
| Wysokie światło: | poziome narzędzia do wiercenia kierunkowego |
| poziome narzędzie do wiercenia kierunkowego | |
| Cechy: | Odporność na zużycie / wysoka wytrzymałość zmęczeniowa |
| Typ: | Pręt wiertniczy HDD |
| Stosowanie: | Rura wiertnicza do poziomej wiertarki kierunkowej |
| Nazwa produktu: | Narzędzia do wiercenia dysków twardych |
| Materiał: | 4140 |
| Stopień: | R780, G105 i S135 |
Rura wiertnicza HDD jest najczęściej stosowana w poziomych wiertarkach kierunkowych.Połączenia narzędzi do rur HDD Drill są głównie spękane i pogrubione.Materiałem korpusu rury jest R780 lub stal wysokiej jakości po hartowaniu i odpuszczaniu, a materiał złącza to zazwyczaj 37 CrMnMo lub 42 CrMo.Średnica zewnętrzna korpusu rury wynosi od Φ 50 do Φ 140.
Możemy dostarczyć wszelkiego rodzaju produkty zgodnie z wymaganiami klienta.
Pręty wiertnicze Roschen HDD do poziomej wiertarki kierunkowej.Wysoka wytrzymałość, wysoka wytrzymałość na rozciąganie, wysoka elastyczność.Średnica od 42mm do 140mm.Długość od 0,5m do 9,6m.Gatunek stali: E75/R780,G105,S135.Możemy wykonać żerdzie wiertnicze do maszyn Vermeer, Case, Ditch Witch, Drillto, Gudeng, Xugong HDD, takich jak D16X20, D24X40, D50X100, D75, D80, D100, D130, JT1720, JT2720, JT2720 March I, JT4020, JT7020, API NC23-NC50 itp.
| Rozmiar | Połączenie | Wymiar rury wiertniczej | Odpuszczanie i hartowanie | Minimalny promień gięcia | Maksymalny moment obrotowy | ||||
| średnica zewnętrzna rury | Grubość ściany | OD stawów / zdenerwowanie | Długość robocza | Waga | |||||
| (mm) | (mm) | (mm) | (mm) | ( kg) | Stopień | (M) | Nm | ||
| 50x2000mm | DH50 | 50 | 6.5 | 57 | 2000 | 20 | S135 | 29 | 3000 |
| 60X3000mm | DH60-1 | 60 | 6.5 | 66,7 | 3000 | 35 | S135 | 33 | 6300 |
| 60X3000mm | DH60-1 | 60 | 6.5 | 70 | 3000 | 35 | S135 | 33 | 6300 |
| 73X3000mm | NC23(DH23) | 73 | 7,5 | 80 | 3000 | 45 | S135 | 45 | 13000 |
| 73x3000mm | NC26(2 3/8IF) | 73 | 10 | 87 | 3000 | 55 | S135 | 51 | 16000 |
| 83X3000mm | D80 Firestick1 | 83 | 9 | 92 | 3000 | 58 | S135 | 65 | 18000 |
| 83x4500mm | D80 Firestick1 | 83 | 9 | 92 | 4500 | 84 | S135 | 65 | 18000 |
| 89X4500mm | NC31(2 7/8IF) | 89 | 10 | 104,8 | 4500 | 100 | S135 | 72 | 24000 |
| Model platformy | Połączenie | Wymiar rury wiertniczej | Odpuszczanie i hartowanie | Minimalny promień gięcia | Maksymalny moment obrotowy | ||||
| średnica zewnętrzna rury | Grubość ściany | OD stawów / zdenerwowanie | Długość robocza | Waga | |||||
| (mm) | (mm) | (mm) | (mm) | ( kg) | Stopień | (M) | Nm | ||
| D7×11, D9X13 | Ognista laska 1 | 42 | 6.5 | 48 | 1829 | 12 | S135 | 29 | 2000 |
| D10X14,D10X15 | Ognista laska 1 | 42 | 6.5 | 48 | 3048 | 20 | S135 | 29 | 2000 |
| D16×20,D18×22 | Ognista laska 1 | 48 | 6.5 | 54 | 3048 | 23,5 | S135 | 30 | 3000 |
| D24X26 | Ognista laska 1 | 54 | 7 | 57 | 3048 | 25 | S135 | 31 | 4000 |
| D24×40 | Ognista laska 1 | 60.3 | 7,5 | 66,7 | 3048 | 35 | S135 | 33 | 6300 |
| D40X40 | Ognista laska 1 | 60.3 | 7,5 | 66,7 | 4572 | 50 | S135 | 33 | 6300 |
| D33×44, D36×50 | Ognisko 1 lub 2 | 60.3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D33×44, D36×50 | Ognisko 1 lub 2 | 60.3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Ognista laska 1 | 60.3 | 7,5 | 70 | 3048 | 36 | S135 | 33 | 6772 |
| D36×50 | Ognista laska 1 | 60.3 | 7,5 | 70 | 4572 | 51 | S135 | 33 | 6772 |
| D36×50 | Ognista laska 1 | 66,7 | 8 | 78 | 3048 | 40 | S135 | 40 | 9000 |
| D36×50 | Ognista laska 1 | 66,7 | 8 | 78 | 4572 | 55 | S135 | 40 | 9000 |
| D50×100/Uni60x70 | Ognista laska 1 | 73 | 10 | 83 | 3048 | 55 | S135 | 51 | 16000 |
| D50×100 | Ognista laska 1 | 73 | 10 | 83 | 4572 | 78 | S135 | 51 | 16000 |
| D50X100/D80×100 | Ognista laska 1 | 89 | 10 | 92 | 4572 | 96 | S135 | 72 | 18000 |
| D100×120 | Ognista laska 2 | 89 | 10 | 104 | 6096 | 130 | S135 | 72 | 24000 |
| D100×120 | Ognista laska 1 | 89 | 11,5 | 111,5 | 6096 | 150 | S135 | 80 | 27000 |
Parametry techniczne rury wiertniczej do poziomego wiercenia kierunkowego
