Standardowy test penetracji (SPT)
Standardowy test penetracji (SPT) to test penetracji dynamicznej in situ, opracowany w celu dostarczenia informacji na temat właściwości geotechnicznych inżynierii gleby. Procedura testu jest opisana w brytyjskiej normie BS EN ISO 22476-3, ASTM D1586 i Australian Standards AS 1289.6.3.1. Szczegółowy opis testu i procedury SPT można znaleźć na danych geotechnicznych
Procedura:
Test wykorzystuje grubościenną próbówkę o średnicy zewnętrznej 50 mm i wewnętrznej średnicy 35 mm i długości około 650 mm. Jest on wbijany w ziemię na dnie otworu wiertniczego za pomocą młota ślizgowego o masie 63,5 kg (140 funtów) opadającego na odległość 760 mm (30 cali). Rurka próbki jest napędzana 150 mm w głąb ziemi, a następnie rejestrowana jest liczba uderzeń potrzebnych do przebicia rury przez każde 150 mm (6 cali) do głębokości 450 mm (18 cali). Suma liczby uderzeń wymaganych dla drugiej i trzeciej penetracji 6 cali jest określana jako "standardowa oporność penetracji" lub "wartość N". W przypadkach, gdy 50 uderzeń jest niewystarczających, aby przejść do przodu w przedziale 150 mm (6 cali), rejestrowana jest penetracja po 50 uderzeniach. Liczba uderzeń stanowi wskazanie gęstości gruntu i jest używana w wielu empirycznych formułach inżynierii geotechnicznej.
Cel, powód:
Głównym celem badania jest wskazanie względnej gęstości złogów ziarnistych, takich jak piaski i żwiry, z których praktycznie niemożliwe jest uzyskanie niezakłóconych próbek. Wielką zaletą testu i główną przyczyną jego powszechnego stosowania jest to, że jest prosty i niedrogi. Parametry siły gruntu, które można wywnioskować, są przybliżone, ale mogą stanowić użyteczną wskazówkę w warunkach gruntowych, gdzie może nie być możliwe uzyskanie próbek odwiertu o odpowiedniej jakości, takich jak żwiry, piaski, mułki, gliny zawierające piasek lub żwir i słabe skały. W warunkach, w których podejrzewa się jakość niezakłóconej próbki, np. Gliny bardzo muliste lub bardzo piaszczyste lub twarde gliny, często korzystne jest przemianowanie próbek za pomocą standardowych testów penetracyjnych w celu sprawdzenia wytrzymałości. Jeżeli stwierdzono, że próbki są niedopuszczalnie zakłócone, może być konieczne zastosowanie innej metody pomiaru wytrzymałości, takiej jak test płytki. Gdy badanie przeprowadza się w glebach ziarnistych poniżej poziomu wód gruntowych, gleba może się poluzować. W pewnych okolicznościach może być przydatne kontynuowanie jazdy próbnikiem poza określoną odległość, w razie potrzeby dodanie kolejnych prętów wiertniczych. Chociaż nie jest to standardowy test penetracyjny i nie należy go traktować jako takiego, może przynajmniej wskazać, czy depozyt jest rzeczywiście tak luźny, jak może wskazywać standardowy test.
Przydatność wyników SPT zależy od rodzaju gleby, a drobnoziarniste piaski dają najbardziej przydatne wyniki, przy grubszych piaskach i piaskach pylastych dających rozsądnie użyteczne wyniki, a gliny i żwirowe gleby dają wyniki, które mogą być bardzo słabo reprezentatywne dla prawdziwej gleby warunki. Gleby na terenach suchych, takich jak zachodnie Stany Zjednoczone, mogą wykazywać naturalną cementację. Ten stan często zwiększa standardową wartość penetracji.
SPT służy do ustalenia wyników empirycznego określenia podatności warstwy piasku na trzęsienie ziemi, na podstawie badań przeprowadzonych przez Harry Seed, T. Leslie Youd i innych.
Standardowy sprzęt do penetracji
W celu przeprowadzenia standardowego testu penetracji (SPT) zgodnie z BS 1377: Część 9: 1990. Auto Trip Hammer, SPT Drive Rods i Split Tube Sampler są opracowywane razem.
Podstawowa obsługa kompletnego zestawu Standard Penetration Equipment jest podobna do przedstawionych na szkicu.
Opis towaru:

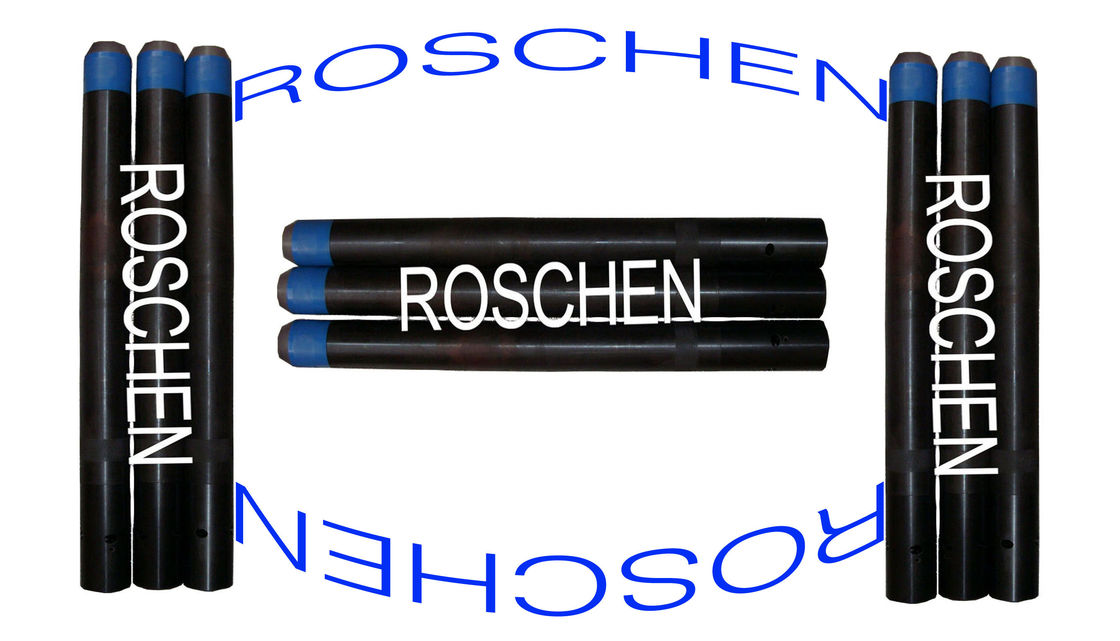

SPT Split Tube Sampler służy do wykonania testu penetracji standardowej (SPT). Produkujemy go zgodnie z BS 1377: Part 9: 1990. Adapter zaworu kulowego, para Split Spoons i otwarte SPT Shoe tworzą kompletny zestaw SPT Sampler. Dostępne są zarówno koszyki z tworzywa sztucznego, jak i koszyki ze stali. Adapter zaworu kulowego zapobiega wypłukiwaniu próbki z próbnika, gdy próbnik zostanie wyciągnięty z odwiertu. Dostępny jest również stożek nosowy 60 stopni i długi pręt stały o punkcie 60 stopni. Połączenie śrubowe na górnym adapterze zależy od rodzaju żerdzi używanych do napędzania próbnika, ale najczęściej jest to 1,1 / 2 "BS Whitworth, NWY Pręt, BW lub AW Pręt.
Kompozycja:
Split Spoon - komponent Sample Spoon Head, Split Tube, adapter SPT, SPT Shoe, Basket Retainer.
Dane techniczne:
Standardowy próbnik z dzieloną rurką ma długość 2 "(50,8 mm) OD x 1,3 / 8" (34,9 mm) o długości ID x 18 "(457 mm) / 24 cali (610 mm) W trudnych warunkach jazdy, ciężki" Tuflok " projekt jest dostępny.
