9-1/2" x 5-1/4" Oil Core Barrel with Safety Joint , Inner Barrel Adjustment Facilities

1 sets
MOQ
Negotiation
Cena £
9-1/2" x 5-1/4" Oil Core Barrel with Safety Joint , Inner Barrel Adjustment Facilities
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Modelu: Dół Hammer, DTH Hammer
użyć: Wiercenie otworów wiertniczych, wiercenie DTH
Nazwa przedmiotu: Urządzenia do wiercenia studni
Materiały: Wysoka stal manganowa
Maszyna: Hydrauliczny wózek gąsienicowy
Użycie: Wiercenie Mineralne, Wiercenie rdzeniowe Exploration
Przybory: do dziury, narzędzia wiertnicze
typu: CIR, DHD, QL, SD, misja, seria COP DTh Hammer
High Light:

core drilling tools

,

down hole drilling tools

Podstawowe informacje
Miejsce pochodzenia: Germany
Nazwa handlowa: ROSCHEN
Orzecznictwo: ISO, API
Numer modelu: 9-1/2" x 5-1/4" , 8" x5-1/4"(12-1/4" hole section), 6-5/8" REG, 8", 6-5/8" REG
Zapłata
Szczegóły pakowania: wooden packing box
Możliwość Supply: 10 sets
opis produktu

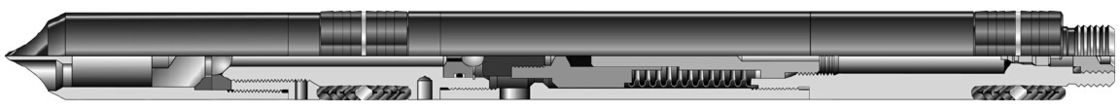

9-1 / 2 "x 5-1 / 4" Beczka rdzenia wiertniczego ze złączem bezpieczeństwa, wewnętrzna regulacja lufy

Beczki rdzeniowe HT i HD


Wytrzymałe tuleje rdzeniowe HT i HD zostały opracowane z myślą o wysokim momencie obrotowym, długim rdzeniu materiału w mocno odchylonych otworach. Przecięły odpowiednio rdzenie o średnicy 2-1 / 8 'i 5-1 / 8'. Solidnie wykonane z wysokogatunkowej rury ze stali stopowej, rdzeniowe beczki posiadają spęczenie złącza narzędzia bezpieczeństwa. Beczki HD zawierają podwójne standardowe połączenia gwintów zewnętrznych rur, aby zwiększyć wytrzymałość narzędzia. Beczki HD coring są dostępne w standardowej długości 30 stóp. Zewnętrzne rury HT można łączyć, tworząc długości 20 m (82 m), a zewnętrzne rury HD można łączyć w celu uzyskania długości do 360 stóp (110 m). Te systemy rdzeniowe są w pełni stabilizowane przez integralne stabilizatory.

System wykorzystuje wewnętrzny system regulacji długiego dystansu (LDA). Szeroki zakres regulacji LDA ułatwia dokładne rozstawienie wewnętrznej rury w stosunku do koronki rdzeniowej, kompensując rozszerzalność cieplną dętek.

Cechy i zalety

1. Opcjonalny układ połączeń bezpieczeństwa zapewnia trwałe połączenie gwintowane, które można łatwo zepsuć na podłodze platformy, aby przyspieszyć pobieranie rdzenia. Standardowe lufy HD mają górną część.

Obrotowy zespół umożliwia maksymalny swobodny obrót dla utrzymania szybkości penetracji i płynnego odzyskiwania rdzenia. Przepływ błota przez rdzeń jest zoptymalizowany pod kątem kontroli hydrauliki rdzeniowej i utrzymania cyrkulacji.

Smarowane łożysko oporowe z hartowanymi łożyskami kulkowymi eliminuje potrzebę stosowania urządzeń do smarowania powierzchni. Łożyska kulkowe, na które nie ma wpływu temperatura lub ciśnienie w dolnym otworze, umożliwiają zastosowanie gorącego otworu lub wysokiego ciśnienia.

Wtyk ciśnieniowy umożliwia operatorowi cyrkulowanie zalecanej objętości przez rdzeń rdzenia przed rdzeniem, zapewniając czystą rurkę wewnętrzną i otwór przed rozpoczęciem rdzeniowania.

Po umieszczeniu w korku odciążającym, stalowa kulka upuszczająca kieruje płyny wiertnicze przez otwory nad rurą wewnętrzną, powodując przepływ błota pomiędzy rurami wewnętrzną i zewnętrzną. Minimalizuje to zanieczyszczenie rdzenia i utrzymuje cyrkulację bitu w celu właściwego czyszczenia i chłodzenia.

System regulacji długości umożliwia prawidłowe ustawienie wewnętrznej rury nad głowicą rdzenia. Szeroki zakres regulacji z łatwością kompensuje różnice w rozszerzalności cieplnej przy zastosowaniu rurek wewnętrznych z aluminium lub włókna szklanego.

Stabilizatory rur wewnętrznych zapewniają optymalną stabilizację i zwiększoną sztywność wewnętrznych beczek, gdy skonfigurowane są długie beczki rdzenia.

Stabilizatory z zewnętrzną rurką zapewniają żeberkę pod kątem zmniejszającym kontakt korpusu rdzenia / zewnętrznej rury ze ścianą otworu wiertniczego, zmniejszając ryzyko różnicowego sklejenia i zapobiegając przedwczesnemu zużywaniu się korpusu rdzenia w celu przedłużenia żywotności narzędzia.

Opcjonalny wskaźnik zacięcia rdzenia umożliwia natychmiastowe wykrycie zacinającego rdzenia, powodując wzrost w rurze. Nacisk na powierzchnię, zapewniający, że rdzenie nie zostaną utracone w wyniku frezowania, wewnętrzny element rurowy typu pilota stabilizuje dolny koniec wewnętrznej rury względem koronki rdzeniowej lub łożyska końca bitowego i służy jako pilot do prowadzenia rdzenia do łapacza. Oczekiwana jest redukcja zacinania się rdzenia.

Standardowy chwytak z rdzeniem sprężynowym z domieszką z węglika wolframu zapewnia chwytanie skonsolidowanych rdzeni. Podczas wyciągania sznurka od spodu, chwytacz sprężynowy złamie rdzeń i zapobiegnie jego utracie podczas wydobywania lufy na powierzchnię.

Bęben HD jest przeznaczony do stosowania w zastosowaniach do rdzeniowania silnika przy nachyleniach otworów przekraczających 90 stopni.

Operacja

A. Przygotowanie i sprawdzanie pracy przed użyciem.

1. Musi być pewien, że nie ma metalowych ryb ani innych twardych.

2. Sprawdzanie lufy rdzeniowej.
• Gwint przyłączeniowy i pierścień cierny elementu zabezpieczającego powinny być nienaruszone, a wszystkie pierścienie uszczelniające typu O-ring nie mogą być uszkodzone.

• Zespół obrotowy musi zostać wygładzony.

• Nie występują odkształcenia i skazy wpływające na wytrzymałość beczek wewnętrznych lub zewnętrznych, których gwint gwintowany powinien być nienaruszony.

• Zastosowany chwytacz rdzenia powinien mieć odpowiednią elastyczność. Ziarna węglika wolframu warstwy spawania powinny być jednakowej wielkości, a powierzchnia warstwy powinna być płaska.

• OD stabilizatora nie może być większy niż bit wiercenia, ale nie może być o cztery milimetry mniejszy od niego.

3. Montaż lufy rdzeniowej

• Po zmontowaniu lufy rdzeniowej stalowa kulka nie jest umieszczana w niej. Po uruchomieniu beczki na dnie studni i umyciu w tym samym czasie, włóż kulkę przez otwór wewnętrzny na siedzisko, a następnie zacznij wiercić rdzeń.

• Podnieś wewnętrzną gwint cylindrów do zespołu rdzenia zaciskowego razem z gwintem zewnętrznej rury, aby obniżyć stabilizator (lub złączkę różnicową) w miejscu odwiertu za pomocą złączki podnośnikowej. Rura zewnętrzna jest połączona z wiertłem rdzeniowym i włożona do otworu wiertniczego, tak jak w przypadku potykania się w kołnierzu wiertła, gdy jest on zablokowany przez poślizgnięcia.

• Zacisnąć lufę wewnętrzną za pomocą uchwytu. Połóż go na zewnętrznej części lufy i odkręć złączkę do podnoszenia. Połącz wybrane lufy wewnętrzne i lufy zewnętrzne, tak jak powyżej. Beczki wewnętrzne są mocno dokręcone szczypcami do łańcuchów.

• Po zamocowaniu elementu zabezpieczającego i zespołu obrotowego na zestawie do górnej części dętki, uchwyć uchwyt i opuść lufę wewnętrzną, aby trzpień gwintowany z zabezpieczeniem był połączony ze skrzynką gwintową zewnętrznych luf.

• Spód pilota wewnętrznego buta tubowego znajduje się w odległości od 8 do 13 mm od wewnętrznej krawędzi wiertła, w przeciwnym razie sprawdź regulację na duże odległości.

B. Obsługa

1. Obsługuj spokój podczas podróży i nie dopuszczaj do gwałtownej siły, aby zapobiec gwałtownemu machnięciu narzędzia.

2. Uruchamiaj narzędzie powoli, gdy styka się z kluczowym siedzeniem, dogłębnie lub wąskim otworem wiertniczym w trakcie potknięcia. Jeśli jest zatrzymane, należy ponownie zwiercić otwór wiertniczy za pomocą stożka.

3. Gdy narzędzie zatrzyma się za pomocą zatyczki piaskowej (lub innych wpadających), należy rozprowadzić płuczkę i jednocześnie włączyć narzędzie do wiercenia, aby zmyć.

4. Po uruchomieniu narzędzia na dnie studzienki, należy całkowicie wymieść błoto, aby umyć beczkę wewnętrzną i dno studzienki, a następnie dokonać regulacji czułości.
5. Nie można gwałtownie obracać w odwrotnym kierunku, aby nie dopuścić do wykręcenia się zabezpieczenia.

C. Operacja Coringa
Opuść powoli sznur wiertarski, aby rdzeń wiertniczy dotknął dna studzienki. Zastosuj niską prędkość graniczną i niskie ciśnienie wiercenia (około 5 KN), aby przeprowadzić próbę. Uruchom narzędzie płynnie, aż dno studzienki pokrywa się z kształtem bitu, a następnie dostosuj parametry techniki stopniowania do zalecanych danych.

D. Operacja Coringa

1. Wiertarka powinna być regularnie podawana, a nacisk na wiertło należy zwiększać stopniowo, aby uniknąć ukośnego poślizgu.

2. Nie wolno uruchamiać ciągu wiertniczego pod dużym ciśnieniem wiercenia.

3. Posuw wiertniczy powinien być obsługiwany za pomocą wiertarki udarowej lub przypisanego specjalnego człowieka.

4. Krążenie i wiercenie nie powinny być ogólnie pochylane podczas operacji rdzeniowej, podczas gdy rdzeń wiertniczy nie opuszcza dna studni, chyba że wypadek.

E. Informacja o operacji rdzeniowania

1. Uwaga na prędkość obrotową i ciśnienie pompy itp. W trakcie operacji rdzeniowej. Kiedy wystąpią nietypowe zmiany, należy się z tym zdecydowanie uporać.

2. Jeśli ciśnienie pompy wzrasta stopniowo, a prędkość obrotowa maleje w tym samym czasie, ale ciśnienie pompy wraca do normalnego czasu podnoszenia liny wiertniczej, rdzeń koronki jest zużyty rozdarty w ogólnej sytuacji i należy wyciąć rdzeń, a następnie potknąć się.

3. Jeśli ciśnienie pompy nagle wzrośnie, a prędkość obrotowa zmniejszy się oczywiście w tym samym czasie, sytuacja ta dowodzi, że rdzeń wiertniczy przechodzi w miękkie formowanie i jest owijany gliną, a następnie należy wyregulować ciśnienie wiercenia.

4. Jeśli ciśnienie pompy wzrasta, a prędkość obrotowa się nie zmienia, ale ciśnienie pompy nie zmniejsza się w czasie podnoszenia liny wiertniczej, otwór wodny bitu jest zablokowany w wielu sytuacjach. Jeśli ta sytuacja nie może być wyczyszczona, należy odciąć rdzeń i wyjechać.

5. Ciśnienie pompy jest duże, gdy prędkość obrotowa jest teraz szybka, a teraz powoli. Powodem jest to, że twarda formacja jest przeplatana miękkim i dlatego należy wyregulować ciśnienie wiercenia.

6. Ciśnienie pompy staje się niskie, podczas gdy prędkość obrotowa zmniejsza się w sposób oczywisty, a operacja rdzeniowa nie wymaga nawet wiercenia materiału.

F. Łączenie rdzeni i łączenie za pomocą pojedynczych rur

1. OstroŜnie podnosić wiertło w momencie zrywania rdzenia, zwracając uwagę na obserwację wskaźnika wagowego. Jeśli masa zawiesiny wzrośnie z 50 do 150KN, a następnie natychmiast powróci do normy, zostanie udowodnione, że rdzeń został uszkodzony. Jeśli masa zawiesiny wzrośnie z 50 do 150 KN, a następnie nie powróci do normy, należy przerwać podnoszenie łańcucha wiertniczego. Utrzymuj siłę przyciągania do rdzenia i zwiększaj przepływ błota, aby krążyć, aż rdzeń zostanie złamany.

2. Jeśli masa zawiesiny nie zwiększy się wraz z łańcuchem wiertniczym (przekroczy długość ściśniętą), należy natychmiast wyruszyć w drogę.
3. Jeśli konieczne jest podłączenie pojedynczej rury, należy złamać rdzeń i włożyć kołek oporowy w płytkę zwrotną, aby przewód wiertniczy pozostawał nieruchomy. Po podłączeniu pojedynczej rury do drążka wiertniczego powoli opuść wiertło na dno studni. Następnie zwiększ ciężar wiertła o 10% ~ 50%, aby wkład pozostałej rdzenia znalazł się w chwytaku rdzeniowym. Po podniesieniu sznurka wiertniczego i przywróceniu wagi powracającej do poprzedniej wersji, uruchom płytkę zwrotną i stopniowo zwiększaj masę wiertniczą do zalecanych parametrów.

Instrukcja serwisowa

1. Sprawdź, czy lub montaż obrotowy, dętka, zewnętrzna rurka, stabilizator, wiertło koronowe i gwint łączący.
2. Sprawdź, czy gwint połączenia zespołu obrotowego, chwytaka wewnętrznego i rdzeniowego itp. Nie ulega poluzowaniu.
3. Łożysko

• Musi się wygładzić.

• Prześwit wzdłuż kierunku osiowego nie może przekraczać pięciu milimetrów.

4. Połączenie bezpieczeństwa

• Sprawdzić uszczelkę O-ring i wymienić na uszkodzoną.

• Po użyciu należy wyczyścić i rozprowadzić smar antykorozyjny na gwincie.

5. Stabilizator powinien zostać naprawiony, gdy jest zużyty i rozdarty, aż jego średnica zewnętrzna będzie mniejsza o cztery milimetry niż bit OD

6. Narzędzie Coring należy dokładnie umyć po użyciu. Rozprowadź smar antykorozyjny na gwincie śruby. Części i narzędzia pomocnicze znajdują się w pudełku.

7. Narzędzie do obróbki coring nie może pozwolić na ubijanie się w trakcie transportu oraz załadunku lub rozładunku i powinno być unoszone i układane gładko.

Przy zamawianiu proszę podać:

1. Nazwa i numer części zespołu

2. Rozmiar rdzenia

3. OD i ID zewnętrznej lufy

4. OD i ID wewnętrznej lufy

5. Rodzaje i rozmiary stabilizatorów

6. Najlepsze połączenie

Specyfikacja rdzeni cylindrowych Specyfikacja rdzeni cylindrowych

4-3 / 4 'x 2-5 / 8'

6-3 / 4 'x 4'

8 'x 5-1 / 4'

Długość rdzenia rdzenia

Multiple of 30ft

Multiple of 30ft

Multiple of 30ft

Zewnętrzna rurka

4-3 / 4 'x 3-3 / 4'

6-3 / 4 x 5-3 / 8 '

8 'x 6-5 / 8'

Wewnętrzna rurka

3-3 / 8 'x 2-7 / 8'

4-3 / 4 'x 4-1 / 4'

6-1 / 4 'x 5-1 / 2'

Najlepsze połączenie *

3-1 / 2 'IF

4-1 / 2 'IF

6-5 / 8 'REG.

Nudziarz

2-7 / 16 '

3-5 / 32 '

3-5 / 32 '

Rozmiar stalowej kulki

1.000 '

1.250 '

1.250 '

Rozmiar rdzenia OD

2-5 / 8 '

4 '

5-1 / 4 '

Zalecane rozmiary otworów

5-3 / 4 '~ 7'

8 ~ 9 '

9 ~ 12-1 / 4 '

Waga (brutto) Ibs.

1900

4350

5800

Zalecany Max.Pull

292,000

571,000

663,000

Wydajność Torque (ft.Ibs.)

22 100

55,300

64 900

Moment makijażu (ft.Ibs)

10 000

30 000

40 000

Parametry operacyjne

WOB (min / max)

4,500 / 16,7000Ibs

12,500 / 27,500 Ibs

20 000/40 000 Ibs

RPM (min / max)

40/350 (silnik)

40/400 (silnik)

40/250 (silnik)

Wydajność płynu (min / max)

100/210 GPM

200/450 GPM

390/450 GPM

Specyfikacja wewnętrznej rury z włóknem

Masa objętościowa (1000 kg / m3)

Współczynnik rozszerzalności cieplnej (-108 / ℃)

Współczynnik przewodzenia ciepła (W / m. ℃)

Wytrzymałość na rozciąganie (Mpa)

Temperatura robocza (℃)

1.9

7

0.3

420

150

Dolny gwint zewnętrznej rury

Beczka rdzeniowa

Zewnętrzna rurka

Wątki na cal

ZA

b

do

re

mi

4-3 / 4 'x 3-3 / 4'

4-3 / 4 'x 3-3 / 4'

4TPI

121

95

111,251

107,949

50,8

6-3 / 4 'x 5-3 / 8'

6-3 / 4 'x 5-3 / 8'

4TPI

172

136,5

156,771

153,469

63,5

8 'x 6-5 / 8'

8 'x 6-5 / 8'

4TPI

203

168

188,521

185.219

63,5
