Elektroniczny inklinometr Multi Shot do wierceń naftowych / eksploracyjnych
Opis produktu:
1. Intuicyjny interfejs operatora.
Użytkownicy nie potrzebują instrukcji obsługi, mogą szybko uzupełnić wszystkie funkcje oferowane przez sondę zgodnie z panelem sondy, prostą obsługę, intuicyjność i szybkość.
2. Wbudowany potężny bezpośredni odczyt.
Bez uziemienia przyrządu z sondą można samodzielnie wyświetlić parametry, ustawienia i wydruk.Eliminacja konieczności stosowania przyrządów naziemnych, znacznie oszczędza czas pomiaru.
3. Zapewnione inteligentne przypomnienie.
Inteligentne przypomnienie umożliwia wykrywanie w czasie rzeczywistym różnych stanów sondy podczas pracy oraz wykrywanie usterki i wyświetlanie.Dla użytkownika, aby upewnić się, że instrument spadł wcześniej.
4. Czujnik przyspieszenia i magnetometr.Globalny zaawansowany proces MEMS.
Zaletą technologii MEMS jest to, że sonda może zapewniać bardzo precyzyjne pomiary w trudnych warunkach pracy, a także w innych procesach MEMS małej mocy, w których sonda ma dłuższy czas pracy.Środowisko pracy i niskie zużycie energii to nieporównywalne z tradycyjnymi czujnikami mechanicznymi.
5. Unikalna chwilowa awaria zasilania spowodowana funkcją przywracania.
Całkowicie uniknięto w procesie odwiertu instrumentu i chwilowej przerwy w zasilaniu spowodowanej wstrząsem, wibracjami i powodującymi błąd pomiaru.Sonda, aby przywrócić pierwotny stan pracy.
6. Aby sprostać różnorodnym praktykom.
Spotkaj się z zawieszeniem mierzonym za pomocą innego przegłosowanego zestawu ochrony podziemnej, praca wymaga samodzielnego unoszenia się.
7. Zakres pomiarowy i dokładność.
| Projekt | Skala | Dokładność pomiaru | Ograniczenia |
| Odchylenie odwiertu | 0 ～ 180 ° | ± 0,1 ° | / |
| Łożysko magnetyczne | 0 ～ 360 ° | ± 1 ° | Odchylenie odwiertu ≥6 ° |
| Wysoka powierzchnia czołowa narzędzia | 0 ～ 360 ° | ± 0,5 ° | Odchylenie odwiertu ≥6 ° |
| Twarz narzędzia magnetycznego | 0 ～ 360 ° | ± 1 ° | Odchylenie odwiertu ≤8 ° |
8. Pojedynczy zintegrowany projekt wielopunktowy.
Wielopunktowa sonda Roschen przez panel sondy, wybór pracy pojedynczej wielopunktowej.W rzeczywistości równoznaczne z zakupem przez użytkownika dwóch sond.Pomiar za pomocą sondy jednopunktowej podczas wiercenia po zakończeniu wiercenia z rurką sondy wielopunktowej wyciągniętej z szyny.Oszczędzaj inwestycje użytkowników.
9. Wskaźniki techniczne:
Temperatura: -40 ℃ ~ 125 ℃ (z zespołem ochronnym izolacji, maksymalna temperatura robocza 250 ℃);
Wibracje: częstotliwość 10 ~ 100 Hz, przyspieszenie wibracji ≤4,5 g, półsinusoidalne;
Wstrząs: wstrząs ≤2000g, 0,5 ms;
Napięcie robocze: DC6V ~ DC8V;
Prąd roboczy: warunki zasilania DC5V, prąd roboczy w trybie czuwania ≤ 30mA prąd roboczy akwizycji ≤150mA;
Temperatura pracy: -40 ~ 125 ℃;
Odporność na uderzenia: 2000g, 0,5 ms;
Odporność na wibracje: 10g, 20 ~ 100 Hz;
Dynamiczna wydajność:
przyspieszenie warunków drgań 3g, częstotliwość 20Hz, pomiary odchylenia odwiertu pomiarami statycznymi, błąd odchylenia odwiertu ≤0,2 °;
Zakres czasu opóźnienia:
Od 1 do 99 minut, minimalne opóźnienie 1 minuty;
Zakres interwałów:
Od 1 do 99 sekund, minimalny interwał 1 sekundy (dotyczy tylko połączeń wielokierunkowych);
Maksymalna liczba punktów pobierania próbek:
3600 punktów.(Dotyczy tylko połączeń wielokierunkowych);
Ciągły czas pracy:
ponad 20 godzin (dotyczy tylko połączeń wielokierunkowych).
Inklinometr wielostrzałowy:

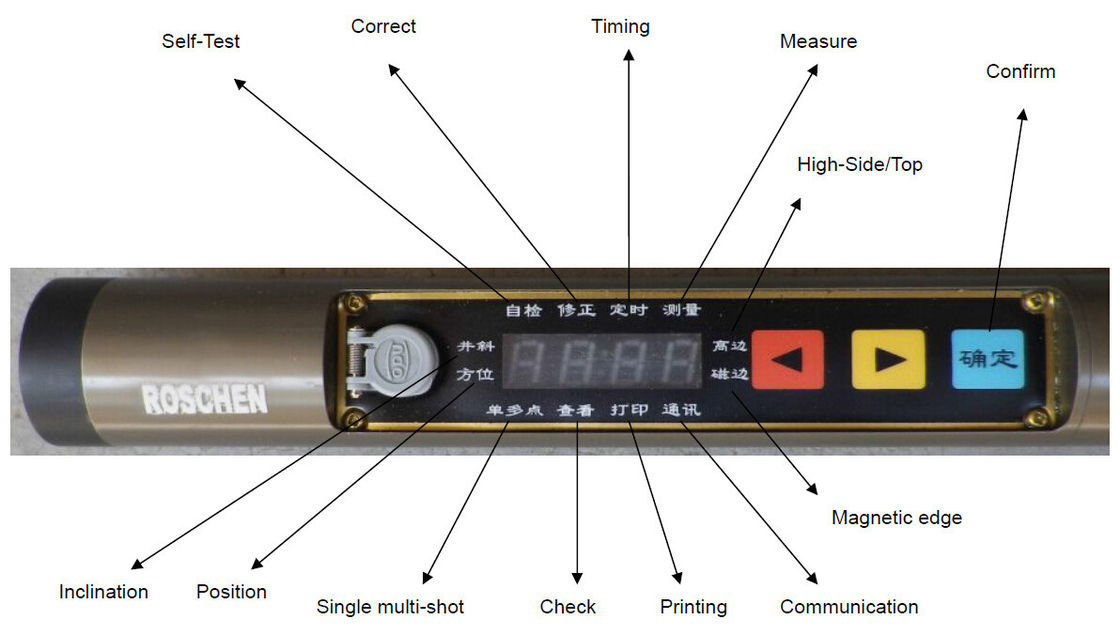

Użytkownik może użyć „←” lub „→” na panelu, aby wybrać „S” (pojedyncze zdjęcie) lub „M” (zdjęcie wielokrotne), gdy oba przyciski migają.Naciśnij „Potwierdź”, aby potwierdzić.Wyrzutnia będzie gotowa do pracy w momencie wyboru strzału pojedynczego lub wielokrotnego, co zostanie potwierdzone zaprzestaniem migotania przycisku „S” lub „M”.
Aby ponownie wybrać tryb pracy, wymagane jest zdjęcie lufy akumulatora.
1. Podłączenie zewnętrznego elementu zabezpieczającego
W trybie pomiaru kierunkowego przywiąż stalową linę do głowicy nasadowej i przykręć gumową osłonę do mosiężnego złącza.Następnie należy połączyć następujące części zgodnie z rysunkiem 4-4, głowicę nasadową liny, wieszak okrężny, zderzak promieniowy, łącznik mosiężny i zewnętrzną tuleję zabezpieczającą.Zainstalować plombę na stopie prowadzącej.
W trybie pomiaru bezkierunkowego podłączyć zderzak dolny, zderzak promieniowy, wieloduforowy, przedłużony pręt i łącznik mosiężny zgodnie z rysunkiem 4-5.Mocno przykręć gumową osłonę do mosiężnego złącza.Następnie podłącz zewnętrzną lufę ochronną.Pamiętaj, aby dokręcić każdą część łączącą za pomocą gumowego klucza do rur.Przełóż stalową linę przez otwór w głowicy rakiety i zawiąż.Mocno przykręć gumową osłonę do mosiężnego złącza.Zgodnie z rysunkiem 4-5, podłączyć nasadkę linową, wieszak okrężny, zderzak promieniowy i mosiężny łącznik.
2. Montaż
W pomiarach kierunkowych
Zawieś trójnik rurki sondy na kierunkowym łączniku bufora.Następnie włóż je do zewnętrznej lufy ochronnej.
Dokręcić kierunkowe złącze zderzaka i założyć ołowianą uszczelkę na ślizgacz.
W pomiarach bezkierunkowych
Zawieś lufę baterii na gumowym wieszaku i zawieś głowicę T na gumowej osłonie.Włożyć je do zewnętrznej lufy ochronnej i przykręcić mosiężny łącznik.Dokręć każdą część łączącą za pomocą gumowego klucza do rur.
3. Odczyt danych
Patrz 4.3 krok 5, tryb samoczynnego pływania.
Przestrogi:
Ø Napięcie akumulatora musi być wyższe niż 4,8 V przed włożeniem inklinometru do studni.
Ø Przy pomiarze kierunkowym należy przeprowadzić korektę strony górnej.Jeśli kierunkowa część zewnętrznego ochraniacza zostanie ponownie zamontowana przed pomiarem, należy skorygować wyższą stronę grawitacyjną.
Ø Pierścień buforowy musi być zamontowany z rurką sondy.
Ø Podczas pomiaru w podwieszaniu prędkość opadania musi być mniejsza niż 3 m / s.Gdy przyrząd zamyka punkt pomiarowy, prędkość opadania powinna być mniejsza niż 1 m / s.
