Roschen oferuje kompletną linię obrotowych świdrów ze specyfikacją API do użytku na platformach wiertniczych, nasze pręty wiertnicze są odpowiednie dla wielu wiodących producentów, w tym Atlas Copco, CP / Reichdrill, Drilltech, Foremost, Ingersoll-Rand, Schramm, i więcej wiertni. Wszystkie pręty obrotowe są produkowane przy użyciu wysokiej jakości materiałów stopowych i najnowocześniejszych technik, zapewniających doskonałą wydajność i trwałość.
Wiertła obrotowe o specyfikacji API są dostępne w dowolnym niestandardowym rozmiarze, długości i grubości ścian, z różnymi połączeniami gwintowymi i dowolnymi niestandardowymi konfiguracjami płaskich kluczy. Proszę zapoznać się z instrukcją zamawiania i odpowiednim rysunkiem pręta poniżej podczas składania zamówienia na pręt obrotowy.
Pręty obrotowe wymienione na stronie są reprezentatywne dla najpopularniejszych rozmiarów i stylów w branży. Dodatkowe pręty są dostępne na życzenie. Nie jesteś pewien, którego wątku używasz? Kliknij tutaj, aby wyświetlić przewodnik po wątkach interfejsu API.
Aby uzyskać dodatkowe informacje na temat składania zamówień lub pomocy w zakresie profilu nici, należy skontaktować się z przedstawicielem firmy Roschen.

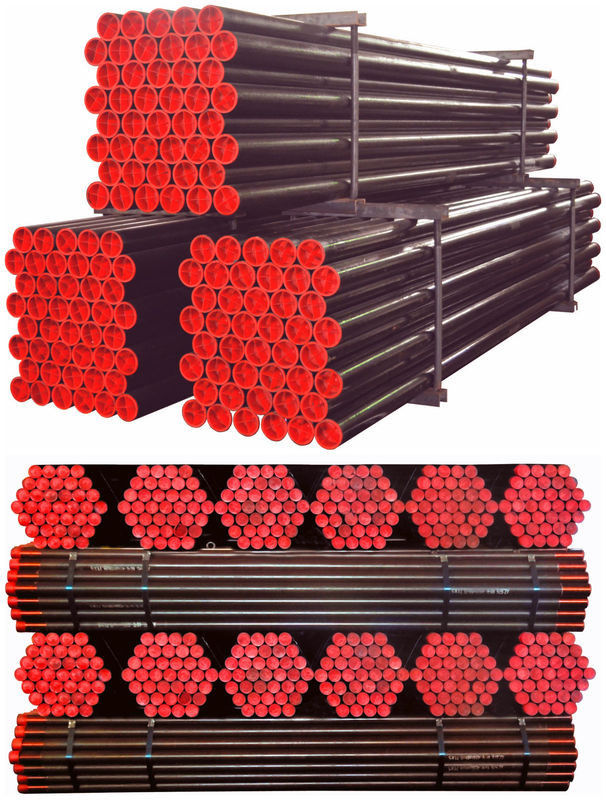

Wiertła HQ Φ 88,9 x 77,8 x 5,5 mm
HC (HQ) Pręt wiertarski Φ 88,9 x 77,8 x 5,5 mm 1,5 m, 3 metry Drut wiertniczy do wiertnicy
(HQ) Drążek wiertniczy Φ 88,9 x 77,8 x 5,5 mm Drut wiertniczy do wiertnicy
Wędki wiertnicze ROSCHEN (HQ DRILL ROD) są produkowane przez maszyny CNC. Wykonane są z wysokiej jakości stali stopowej z obróbką cieplną. Możemy również produkować różne rozmiary rur osłonowych. Nasze rury wiertnicze NC & HC (HQ) mają duży udział w rynku globalnym.
Dane techniczne drążka kierowniczego HQ (mm) | |
Pręt OD / ID (mm) | 89 / 77,8 |
Długość drążka (m) | 1.5 lub 3 |
Grubość pręta | 5.6 |
Ciężar pręta (kg / m) | 11,51 |
Długość gwintu (mm) | 44,45 |
Skok gwintu (wątek / cal) | 3 |
Wysokość zęba skrzynki | 0,76 |
Przypnij wysokość zęba gwintu | 0,88 |
Kąt gwintu zęba (°) | 29 ° |
Odporność na rozciąganie (KN) | 510 |
Głębokość otworu (m) | 900 |
Materiał | 30 CrMnSiA |
Obróbka cieplna | Cała długość lub końce przetwarzane termicznie |
Maksymalny moment obrotowy (kN.m) | 1356 |
Maksymalna wytrzymałość na rozciąganie (KN) | 400,3 |
Maksymalna wytrzymałość na rozciąganie (MPA) | 960 |
Maksymalna głębokość rdzenia (m) | 1500-1800 |
HQ drill rod Specyfikacja techniczna:
Podstawowe parametry | |
Teoria Głębokość wiercenia | 1500m |
Średnica zewnętrzna | 88,9 mm |
Wewnętrzna średnica | 77,8 mm |
Długość | 3 m / 10 stóp; 1,5 m / 5 stóp |
waga do rury wiertniczej HC o długości 3 m | 35 kg / szt. (3m) |
Surowiec gatunek stali | XJY850 |
Standard | GB / T816-2008 |
Leczenie | Obróbka cieplna całej rury |
Właściwości mechaniczne | Premia |
Standardowa jakość RS850 / RS950 / XJY850 | |
Wytrzymałość na rozciąganie (MPa) | 1060 |
granica plastyczności (MPa) | 1000 |
Wydłużenie po Ultimate strength% | 18 |
Twardość powierzchni (Brinell) | 270 ~ 295 |
Ekscentryczność (bicie promieniowe) | 8% grubości rury |
Skład chemiczny% | 10% |
RS850 / RS950 / XJY850 Skład chemiczny | |
do | 0.4 |
Si | 0,21 |
Mn | 0,67 |
P | 0,009 |
Mo | 1.26 |
S | 0,005 |
Ni | 0,004 |
Cr | 1,05 |
Cu | 0,05 |
Parametry techniczne prętów wiertniczych: | |
ZA | Wydajność: 865Mpa |
b | Wytrzymałość na rozciąganie: 960Mpa |
do | Wydłużenie: 17,5% |
re | Twardość rury: 30/31 HRC |
mi | Twardość korpusu gwintu: powyżej 50HRC, zarówno męskie, jak i żeńskie nici są pokryte niklowo-fosforowymi powłokami |
fa | Trwałość rur zaprojektowana dla 7000 metrów |
Parametry techniczne Wireline Drill Rod: | |||||||
Nie | Rozmiar | OD (mm) | ID (mm) | Rodzaj gwintu | Obróbka cieplna | Surowiec | Otwór Głębokość |
1 | S56 | 53 | 44 | DCDMA | Ogólna obróbka termiczna prętów | 45MnMoB | 1000m |
2 | S59 | 55,5 | 46 | DCDMA | Ogólna obróbka termiczna prętów | 45MnMoB | 1000m 1200m |
3 | S75 | 71 | 61 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 RS950 | 1000m 1200m |
4 | S95 | 89 | 79 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 RS950 | 600 m 1000m 1200m |
5 | S75A | 75 | 61 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 RS950 | 1500m 1300m |
6 | S95A | 95 | 79 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 RS950 | 600 m 1000m 1200m |
7 | CBH | 44 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 RS950 | 2500m 2300m 3000m | |
8 | CNH | 61 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 RS950 | 2500m 2300m 3000m | |
9 | CNH (T) | 61 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 RS950 | 2500m 2300m 3000m | |
10 | CHH | 78 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 RS950 | 1800m | |
11 | CSH | 127 | 114,3 | DCDMA | Ogólna obróbka termiczna prętów | S135 | 3000m |
12 | BQ | 55,6 | 46 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 RS950 | 2000m |
13 | NQ | 70,5 | 60,5 | DCDMA | Ogólna obróbka termiczna prętów | ZT850 | 2000m |
14 | HQ | 89 | 77,8 | DCDMA | Ogólna obróbka termiczna prętów | 30CrMnSiA XJY850 S950 | 1500m |
15 | PQ | 114,3 | 103,2 | DCDMA | Ogólna obróbka termiczna prętów | ZT520 | 800m |
Firma ROSCHEN specjalizuje się w projektowaniu i produkcji najlepszych diamentowych narzędzi wiertniczych dla światowej inżynierii: eksploracji geotechnicznej, eksploracji górnictwa, projektu zapuszczania na ropę naftową i hydrobowerowni (drążenie rdzeniowe i dwuwierszowe wiercenie rdzeniowe). Możemy zapewnić najwyższą jakość i szybką obsługę.
1. Drążek do wiercenia: BQ, NQ, HQ, PQ, NW, HW, PW
2. Rdzeń rdzenia: BQ, NQ, NQ2, NQ3, HQ, HQ3, PQ, PQ3 i głowica, montaż i montaż
3. BQ, NQ, HQ, PQ, T2, T6, itp. Diamentowy rdzeń wiertniczy, rozwiertak powłoki i stopka do buta (syn i zestaw powierzchni, PDC)
4. Narzędzie do wiercenia: wtyk podnoszący, krętlik wodny, nasadka, zewnętrzna rurka i klucz do tuby wewnętrznej, zacisk stopy itp.
