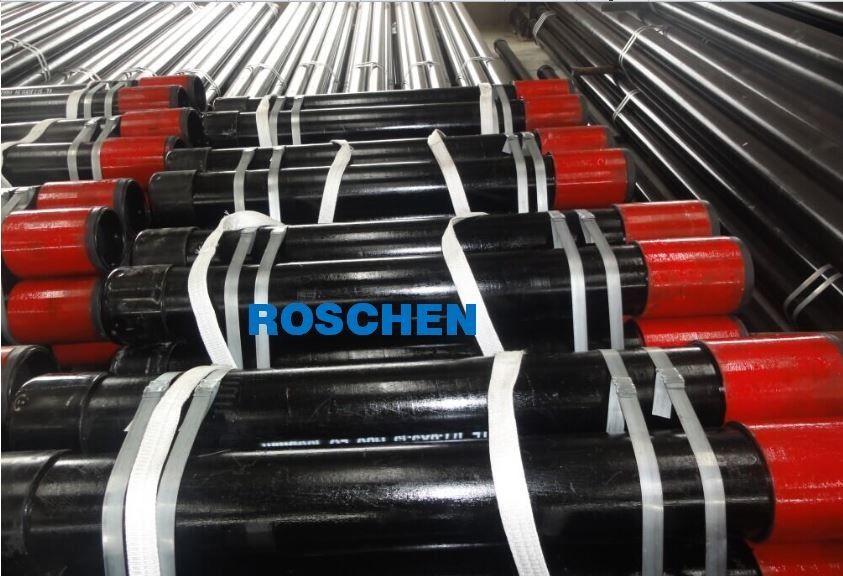

Spęczona rura lub spękana rura osłonowa
Zdenerwowanie to proces kucia, który powoduje grubszą ściankę na końcach rur.Upset Tubing (EUE) to długa rura ze złączem zainstalowana w odwiercie w celu ułatwienia wydobycia ropy i gazu.Połączenia rurowe są zaprojektowane tak, aby pasowały do określonego typu odwiertu, w oparciu o warunki podziemne i płyny.Pełni rolę przewodu, przez który wytworzone płyny lub gaz przedostają się z dna na powierzchnię.Złącze rurowe to rura o stosunkowo pojedynczej długości, która może mieć różną długość od 25 do 30 stóp. Ta idealna długość umożliwia łatwą produkcję, ponieważ złącze rurowe jest wyposażone w gwinty po obu stronach i może przebiegać przez studnię o dowolnej głębokości.
1,315” X 1,80 funta/stopę TPS Multiseal PS-6
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 3,50" | |
| Rozmiar dryfu | 2,625" | |
| Gatunek stali | L-80 | |
| Waga nominalna | 12,95 funta/stopę | |
| Nominalna grubość ścianki | 0,375" | |
| Identyfikator nominalny | 2.750" | |
| Długość połączenia | Pin o długości LP Pudełko o długości LB LB minimum = LP-0,43" |
|
| Utrata połączenia | 3.35" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 295000 funtów | 1314 kN |
| Zwiń API | 15310 psi | 1056 bar |
| Wydajność wewnętrzna | 15000 psi | 1034 bar |
| Wspólna siła | 351000 funtów | 1562 kN |
| Specyfikacja połączenia | |||
| Połączenie | ROS-multiseal PS-6 | Kompatybilny z | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.313" | NS | 2,687" |
| Długość połączenia | Pin o długości LP | Pudełko o długości LB | LB minimum = LP-0,43" |
| 3,77" | Minimum | ||
| 5.03" | Standard | 1 przecięcie | |
| 6.28" | Wpisz 2 | 2 cięcie | |
| 7,54" | Wpisz 3 | 3 cięcie | |
| Minimalny moment dokręcania | 5500 funtów/stopę | 7460 Nm | |
| Optymalny moment obrotowy makijażu | 6190 funtów/stopę | 8390 Nm | |
| Maksymalny moment dokręcania | 6880lb/ft | 9330 Nm | |
| Efektywność rozciągania połączenia | 119% | Kryteria inspekcji | API 5A5, API 5CT |
3.500” X 15,8 lb/ft Hydril PH6
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 3,50" | |
| Rozmiar dryfu | 2.423" | |
| Gatunek stali | T-95 | |
| Waga nominalna | 15,8 funta/stopę | |
| Nominalna grubość ścianki | 0,476" | |
| Identyfikator nominalny | 2,548" | |
| Długość połączenia | ||
| Utrata połączenia | 3.34" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 430000 funtów | 1914 kN |
| Zwiń API | 22330 psi | 1540 barów |
| Wydajność wewnętrzna | 22610 psi | 1559 bar |
| Wspólna siła | 430000 funtów | 1914 kN |
| Specyfikacja połączenia | |||
| Połączenie | Hydral PH-6 | Kompatybilny z | 3 1/2 PS6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4,5" | NS | 2.485" |
| Minimum | |||
| Standard | 1 przecięcie | ||
| Wpisz 2 | 2 cięcie | ||
| Wpisz 3 | 3 cięcie | ||
| Minimalny moment dokręcania | 6400 funtów/stopę | 8648 Nm | |
| Optymalny moment obrotowy makijażu | 7200 funtów/stopę | 9730 Nm | |
| Maksymalny moment dokręcania | 8000 funtów/stopę | 10810 Nm | |
| Efektywność rozciągania połączenia | 100% | Kryteria inspekcji | API 5A5, API 5CT |
3.500” X 15,8 lb/ft Hydril PSHW533
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 3,50" | |
| Rozmiar dryfu | 2.423" | |
| Gatunek stali | L-80 | |
| Waga nominalna | 15,8 funta/stopę | |
| Nominalna grubość ścianki | 0,476" | |
| Identyfikator nominalny | 2,548" | |
| Długość połączenia | ||
| Utrata połączenia | 4,49" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 362000 funtów | 1611 kN |
| Zwiń API | 18810 psi | 1296 barów |
| Wydajność wewnętrzna | 19040 psi | 1313 barów |
| Wspólna siła | 362000 funtów | 1611 kN |
| Specyfikacja połączenia | |||
| Połączenie | 3 1/2" PSHW533 | Kompatybilny z | PSH503 PSH553 PSH563 |
| OD | 4.160" | NS | 2,498" |
| Minimum | |||
| Standard | 1 przecięcie | ||
| Wpisz 2 | 2 cięcie | ||
| Wpisz 3 | 3 cięcie | ||
| Minimalny moment dokręcania | 6400 funtów/stopę | 10540 Nm | |
| Optymalny moment obrotowy makijażu | 7200 funtów/stopę | 12702 Nm | |
| Maksymalny moment dokręcania | 8000 funtów/stopę | 12702N m | |
| Efektywność rozciągania połączenia | 100% | Kryteria inspekcji | API 5A5, API 5CT |
3.500” X 15,8 lb/ft Hydril PSHW533
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 3,50" | |
| Rozmiar dryfu | 2.423" | |
| Gatunek stali | T-95 | |
| Waga nominalna | 15,8 funta/stopę | |
| Nominalna grubość ścianki | 0,476" | |
| Identyfikator nominalny | 2,548" | |
| Długość połączenia | ||
| Utrata połączenia | 4,49" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 430000 funtów | 1914 kN |
| Zwiń API | 22330 psi | 1540 barów |
| Wydajność wewnętrzna | 22610 psi | 1559 bar |
| Wspólna siła | 430000 funtów | 1914 kN |
| Specyfikacja połączenia | |||
| Połączenie | 3 1/2" PSHW533 | Kompatybilny z | PSH503 PSH553 PSH563 |
| OD | 4.160" | NS | 2,498" |
| Minimum | |||
| Standard | 1 przecięcie | ||
| Wpisz 2 | 2 cięcie | ||
| Wpisz 3 | 3 cięcie | ||
| Minimalny moment dokręcania | 7800 funtów/stopę | 10540 Nm | |
| Optymalny moment obrotowy makijażu | 9400 funtów/stopę | 12702 Nm | |
| Maksymalny moment dokręcania | 11100 funtów/stopę | 12702N m | |
| Efektywność rozciągania połączenia | 100% | Kryteria inspekcji | API 5A5, API 5CT |
3.500” X 15,8 lb/ft Hydril PSHW533
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 3,50" | |
| Rozmiar dryfu | 2.423" | |
| Gatunek stali | L-80 | |
| Waga nominalna | 15,8 funta/stopę | |
| Nominalna grubość ścianki | 0,476" | |
| Identyfikator nominalny | 2,548" | |
| Długość połączenia | ||
| Utrata połączenia | 4,49" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 362000 funtów | 1611 kN |
| Zwiń API | 18810 psi | 1296 barów |
| Wydajność wewnętrzna | 19040 psi | 1313 barów |
| Wspólna siła | 362000 funtów | 1611 kN |
| Specyfikacja połączenia | |||
| Połączenie | 3 1/2" PSHW533 | Kompatybilny z | PSH503 PSH553 PSH563 |
| OD | 4.160" | NS | 2,498" |
| Minimum | |||
| Standard | 1 przecięcie | ||
| Wpisz 2 | 2 cięcie | ||
| Wpisz 3 | 3 cięcie | ||
| Minimalny moment dokręcania | 7800 funtów/stopę | 10540 Nm | |
| Optymalny moment obrotowy makijażu | 9400 funtów/stopę | 12702 Nm | |
| Maksymalny moment dokręcania | 9400 funtów/stopę | 12702N m | |
| Efektywność rozciągania połączenia | 100% | Kryteria inspekcji | API 5A5, API 5CT |
APT 5CT określił wymagania dotyczące obudowy i rur do celów produkcji ropy naftowej lub gazu, muszą być pokryte materiałem o wystarczającej wytrzymałości i funkcjonalności.
Rury naftowe są głównymi elementami dobrze wierconej konstrukcji.Dobierane są do konkretnych warunków przewidzianych w danej studni.Przewidywane szybkości przepływu produkcyjnego i ekonomia odwiertu określają rozmiar rury, która następnie określa niezbędny rozmiar każdego poprzedniego otworu i rury.Po określeniu rozmiaru rur i głębokości osadzania, projektant odwiertu wybiera grubość ścianki i gatunek materiału, aby zapewnić odpowiednią wytrzymałość dla spodziewanych obciążeń.API 5CT opracowało specyfikacje dla trzech różnych złączy do stosowania jako złącza rur osłonowych: Rury i złączki z zewnętrznym spęczaniem (rury spęczane), Rury i złączki niezwiązane, Rurki ze złączem integralnym.
Może być ten sam materiał i gatunki z rurkami spęczanymi i niespęczanymi. Maksymalna różnica między nimi to koniec rury, czyli średnica zewnętrzna.Rury nieskręcane odnoszą się do końca rury bez dodatkowego grubego i prostego gwintu i kołnierza.Rurki niezwiązane (NUE) są używane znacznie rzadziej niż rurki EUE.Koszt NUE jest tylko nieznacznie niższy niż EUE, a wytrzymałość połączenia jest znacznie mniejsza.Średnica złącza łączącego NUE jest mniejsza niż EUE, co daje pewne korzyści, gdy prześwit jest niewielki.
