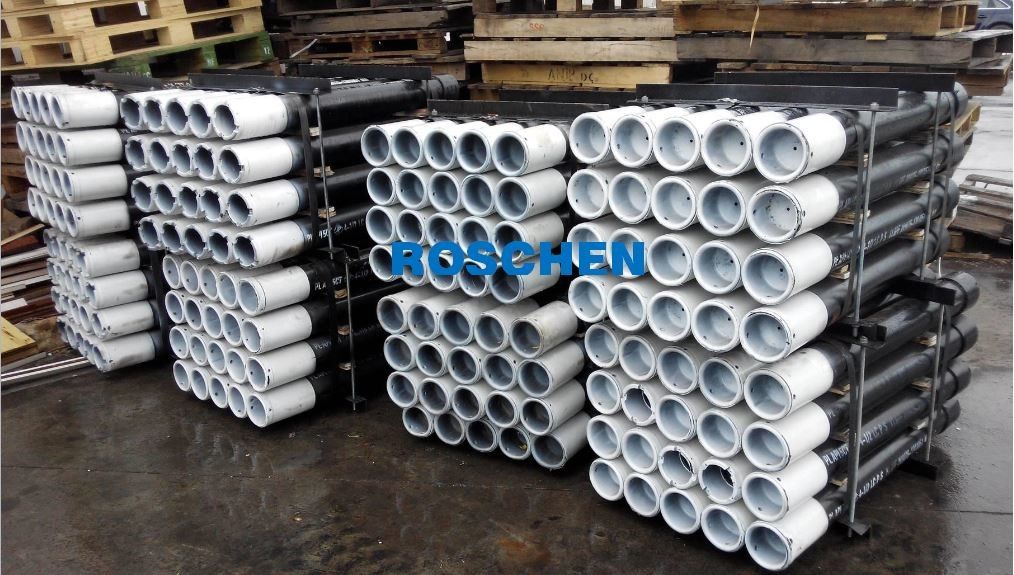

Rura osłonowa i rury spęczane
Rura osłonowa rzadko jest rurą produktową i jest po prostu używana do wykonania otworu.Ten rodzaj rur jest najczęściej używany do ochrony linii energetycznych na krótkich dystansach.Rura osłonowa może być montowana w odcinkach, a następnie spawana lub skręcana bezpośrednio przed montażem.
Średnica rury osłonowej wynosi zwykle od 4 do 55 cali, chociaż z powodzeniem instalowano rury osłonowe o średnicy do 150 cali.
1.315” X 1.80 lb/ft Multiseal ROS-PS-8
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 1,315" | |
| Rozmiar dryfu | 0,955" | |
| Gatunek stali | L-80 | |
| Waga nominalna | 1,80 funta/stopę | |
| Nominalna grubość ścianki | 0,133" | |
| Identyfikator nominalny | 1,049" | |
| Długość połączenia | Pin o długości LP Pudełko o długości LB LB minimum = LP-0,18" |
|
| Utrata połączenia | 2,23" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 40000 funtów | 178kN |
| Zwiń API | 14550 psi | 1003 bar |
| Wydajność wewnętrzna | 14160psi | 977 bar |
| Wspólna siła | 45600 funtów | 203kN |
| Specyfikacja połączenia | |||
| Połączenie | ROS-PS-8 | Kompatybilny z | 1" hydr. CS |
| OD | 1,552" | ID | 0,970" |
| Długość połączenia | 2,4" | Minimum | |
| 3,24" | Standard | 1 przecięcie | |
| 4,08" | Wpisz 2 | 2 cięcie | |
| 4,92" | Wpisz 3 | 3 cięcie | |
| Minimalny moment dokręcania | 400 funtów/stopę | 540 Nm | |
| Optymalny moment obrotowy makijażu | 450 funtów/stopę | 610 Nm | |
| Maksymalny moment dokręcania makijażu | 500 funtów/stopę | 680 Nm | |
| Efektywność rozciągania połączenia | 114% | Kryteria inspekcji | API5A5, API 5CT |
1,660” X 3,02 funta/stopę Hydril CS
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 1,66" | |
| Rozmiar dryfu | 1.184" | |
| Gatunek stali | L-80 | |
| Waga nominalna | 3,02 funta/stopę | |
| Nominalna grubość ścianki | 0,191" | |
| Identyfikator nominalny | 1.278" | |
| Długość połączenia | ||
| Utrata połączenia | 2,22" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 71000 funtów | 316kN |
| Zwiń API | 16290 psi | 1123bar |
| Wydajność wewnętrzna | 16110 psi | 1111 barów |
| Wspólna siła | 71000 funtów | 316 kN |
| Specyfikacja połączenia | |||
| Połączenie | 1 1/4" Hydril CS | Kompatybilny z | 1,66" ROS-PS-8 |
| OD | 1.927" | ID | 1.218" |
| Długość połączenia | Minimum | ||
| Standard | 1 przecięcie | ||
| Wpisz 2 | 2 cięcie | ||
| Wpisz 3 | 3 cięcie | ||
| Minimalny moment dokręcania | 600 funtów/stopę | 810 Nm | |
| Optymalny moment obrotowy makijażu | 700 funtów/stopę | 946 Nm | |
| Maksymalny moment dokręcania makijażu | 800 funtów/stopę | 1081 m | |
| Efektywność rozciągania połączenia | 100% | Kryteria inspekcji | API 5A5, API 5CT |
1,900” X 3,64 funta/stopę ROS Multiseal PS-8
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 1,9" | |
| Rozmiar dryfu | 1.286" | |
| Gatunek stali | L-80 | |
| Waga nominalna | 3,64 funta/stopę | |
| Nominalna grubość ścianki | 0,2" | |
| Identyfikator nominalny | 1,5" | |
| Długość połączenia | Pin o długości LP Pudełko o długości LB LB minimum = LP-0,21" |
|
| Utrata połączenia | 2,23" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 85000 funtów | 379kN |
| Zwiń API | 15070 psi | 1039bar |
| Wydajność wewnętrzna | 14740 psi | 1017 barów |
| Wspólna siła | 86000 funtów | 383 kN |
| Specyfikacja połączenia | |||
| Połączenie | ROS-PS-8 | Kompatybilny z | 1 1/2" Hyd CS |
| OD | 2.162" | ID | 1.440" |
| Długość połączenia | 2,43" | Minimum | |
| 3,27" | Standard | 1 przecięcie | |
| 4,11" | Wpisz 2 | 2 cięcie | |
| 4,95" | Wpisz 3 | 3 cięcie | |
| Minimalny moment dokręcania | 800 funtów/stopę | 1085 Nm | |
| Optymalny moment obrotowy makijażu | 900 funtów/stopę | 1220 Nm | |
| Maksymalny moment dokręcania makijażu | 1000 funtów/stopę | 1360 Nm | |
| Efektywność rozciągania połączenia | 101% | Kryteria inspekcji | API 5A5, API 5CT |
2,375” X 5,95 funta/stopę ROS Multiseal PS-6
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 2 3/8" | |
| Rozmiar dryfu | 1,773" | |
| Gatunek stali | P-110 | |
| Waga nominalna | 5,95 funta/stopę | |
| Nominalna grubość ścianki | 0,254" | |
| Identyfikator nominalny | 1,867" | |
| Długość połączenia | Pin o długości LP Pudełko o długości LB LB minimum = LP-0,24" |
|
| Utrata połączenia | 3,05" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 186000 funtów | 828kN |
| Zwiń API | 21010 psi | 1449 bar |
| Wydajność wewnętrzna | 20590 psi | 1420 barów |
| Wspólna siła | 202500 funtów | 902 kN |
| Specyfikacja połączenia | |||
| Połączenie | ROS-PS-6 | Kompatybilny z | 2 3/8" PH6 2 3/8" RPS6 2 3/8" BPS6 2 3/8" HIP-HD |
| OD | 2,906" | ID | 1,805" |
| Długość połączenia | 3,34" | Minimum | |
| 4,44" | Standard | 1 przecięcie | |
| 5,53" | Wpisz 2 | 2 cięcie | |
| 6.62" | Wpisz 3 | 3 cięcie | |
| Minimalny moment dokręcania | 800 funtów/stopę | 3660 Nm | |
| Optymalny moment obrotowy makijażu | 900 funtów/stopę | 4120 Nm | |
| Maksymalny moment dokręcania makijażu | 1000 funtów/stopę | 4580 Nm | |
| Efektywność rozciągania połączenia | 101% | Kryteria inspekcji | API 5A5, API 5CT |
2.875” X 8.70 lb/ft Hydril PSHW533
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 2 7/8" | |
| Rozmiar dryfu | 2.165" | |
| Gatunek stali | P-110 | |
| Waga nominalna | 8,7 funta/stopę | |
| Nominalna grubość ścianki | 0,308" | |
| Identyfikator nominalny | 2,259" | |
| Długość połączenia | ||
| Utrata połączenia | 3.64" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 273000 funtów | 1215kN |
| Zwiń API | 21050 psi | 1450 bar |
| Wydajność wewnętrzna | 20620 psi | 1422 barów |
| Wspólna siła | 273000 funtów | 1215 kN |
| Specyfikacja połączenia | |||
| Połączenie | 2 7/8 PSHW533 | Kompatybilny z | PSH503 PSH553 PSH563 |
| OD | 3,328" | ID | 2.209" |
| Długość połączenia | Minimum | ||
| Standard | 1 przecięcie | ||
| Wpisz 2 | 2 cięcie | ||
| Wpisz 3 | 3 cięcie | ||
| Minimalny moment dokręcania | 2500 funtów/stopę | 3378 Nm | |
| Optymalny moment obrotowy makijażu | 3000 funtów/stopę | 4054 Nm | |
| Maksymalny moment dokręcania makijażu | 4400 funtów/stopę | 12259 Nm | |
| Efektywność rozciągania połączenia | 100% | Kryteria inspekcji | API 5A5, API 5CT |
3.500” X 12.95 lb/ft ROS Multiseal
| Specyfikacja | ||
| Nominalna średnica zewnętrzna przewodu | 3,50" | |
| Rozmiar dryfu | 2,625" | |
| Gatunek stali | C-95SS | |
| Waga nominalna | 12,95 funta/stopę | |
| Nominalna grubość ścianki | 0,375" | |
| Identyfikator nominalny | 2.750" | |
| Długość połączenia | Pin o długości LP Pudełko o długości LB LB minimum = LP-0,43" |
|
| Utrata połączenia | 3,35" | |
| Kryteria produkcyjne | API 5CT | |
| Pojemności przewodów | ||
| Siła plastyczności ciała | 349800 funtów | 1556 kN |
| Zwiń API | 18180 psi | 1254 bar |
| Wydajność wewnętrzna | 17810 psi | 1228 barów |
| Wspólna siła | 416260 funtów | 1852 kN |
| Specyfikacja połączenia | |||
| Połączenie | ROS-multiseal PS-6 | Kompatybilny z | 3 1/2 PH6 3 1/2 RTS-6 3 1/2 BTS-6 3 1/2 HITS-HD |
| OD | 4.313" | ID | 2,687" |
| Długość połączenia | 3,77" | Minimum | |
| 5.03" | Standard | 1 przecięcie | |
| 6.28" | Wpisz 2 | 2 cięcie | |
| 7,54" | Wpisz 3 | 3 cięcie | |
| Minimalny moment dokręcania | 6400 funtów/stopę | 8680 Nm | |
| Optymalny moment obrotowy makijażu | 7200 funtów/stopę | 9760 Nm | |
| Maksymalny moment dokręcania makijażu | 8000 funtów/stopę | 10850 Nm | |
| Efektywność rozciągania połączenia | 119% | Kryteria inspekcji | API 5A5, API 5CT |
Upset Tubing to długie złącze rurowe, które jest instalowane w odwiercie w celu ułatwienia wydobycia ropy i gazu.Pełni rolę przewodu, przez który wytworzone płyny lub gaz przedostają się z dna na powierzchnię.Złącze rurowe to rura o stosunkowo pojedynczej długości, która może mieć różną długość od 25 do 30 stóp. Ta idealna długość umożliwia łatwą produkcję, ponieważ złącze rurowe jest wyposażone w gwinty po obu stronach i może przebiegać przez studnię o dowolnej głębokości.Podobnie jak większość urządzeń do rur, złącza rurowe są zaprojektowane tak, aby pasowały do określonego typu odwiertu, w oparciu o warunki podziemne i płyny.
