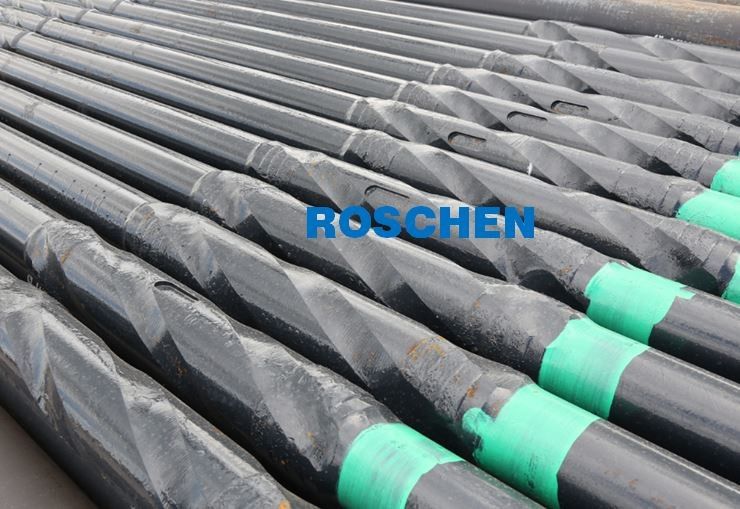

Niemagnetyczne obroże do wierteł Slick
ROSCHEN Supply Group oferuje nowe pierścienie wiertnicze.Kołnierze wiertniczestanowią około jednej trzeciej całej sprzedaży produktów ROSCHEN Supply Group.Dostarczane przez nas nowe tuleje do wierteł pochodzą wyłącznie od renomowanych producentów stali i są wykonane tak, aby przewyższały wszelkie wymagania branżowe.
W początkowej fazie produkcji kołnierze wierteł to pełne okrągłe pręty ze stali węglowej 4145.Pręty są następnie hartowane i odpuszczane w procesie obróbki cieplnej w celu uzyskania wymaganych właściwości metalicznych i twardości do wiercenia.Po zakończeniu obróbki cieplnej w pręcie obrabiany jest otwór w procesie rdzeniowania/honowania znanym jako trepanacja.Ten otwór jest lepiej znany jako ID lub średnica wewnętrzna.Po zakończeniu trepanacji końce są gwintowane maszynowo, co tworzy połączenia.
Niemagnetyczny kołnierz wiertarski Slick 4.750” NC38
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | |||||
| Nominalna OD | 4 3/4" (4,75") | Połączenie | NC38 | Współczynnik naprężenia na zginanie | ||
| Identyfikator nominalny | 2 11/16" (2,6875") | OD | 4 3/4" (4,75") | NS | 2 11/16" (2,6875") | |
| Gatunek materiału | P530 | Dostosowana waga | Średnia długość | 31,00 stóp | ||
| Wielkość ziarna | ASTM | Wytrzymałość na rozciąganie | 587300 funtów | Wytrzymałość na skręcanie | 18100 funtów/stopę | |
| Przepuszczalność magnetyczna | 1.001maks. | Zalecany moment obrotowy makijażu | Maksymalny moment dokręcania | |||
| Rozmiar dryfu | 2 9/16" (2.5625") | Wgłębienie poślizgowe | Nie dotyczy | Wnęka windy | Nie dotyczy | |
| Wklejanie na stałe | Nic | Przemieszczenie płynu | Pojemność płynu | |||
| IPC | Nic | Kryteria inspekcji | NS-2 | Wydłużenie | 18% | |
| Właściwości chemiczne | Fosfor <0,05% | |||||
| Siarka <0,03% | ||||||
| Średnia waga na staw | ||||||
| Kryteria produkcyjne | Specyfikacja API7-1 | |||||
| Pojemności kołnierza wiertniczego | ||||||
| Wytrzymałość na rozciąganie | Minimum 120,00 psi | |||||
| 827 MPa | ||||||
| Siła plonowania | Minimum 110,00 psi | |||||
| 758 MPa | ||||||
| Siła uderzenia | Powyżej 60J lb/ft charpy V wycięciem | |||||
| Twardość (brinella) | Minimum 285 BHN | |||||
Niemagnetyczny kołnierz do wierteł Slick 6.750” NC50
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | |||||
| Nominalna OD | 6 3/4" (6,75") | Połączenie | NC50 | Współczynnik naprężenia na zginanie | ||
| Identyfikator nominalny | 3 1/4"(3,25") | OD | 6 3/4" (6,75") | NS | 3 1/4"(3,25") | |
| Gatunek materiału | P530 | Dostosowana waga | Średnia długość | 31,00 stóp | ||
| Wielkość ziarna | ASTM | Wytrzymałość na rozciąganie | Wytrzymałość na skręcanie | |||
| Przepuszczalność magnetyczna | 1.001maks. | Zalecany moment obrotowy makijażu | Maksymalny moment dokręcania | |||
| Rozmiar dryfu | 3 1/8" (3,125") | Wgłębienie poślizgowe | Nie dotyczy | Wnęka windy | Nie dotyczy | |
| Wklejanie na stałe | Nic | Przemieszczenie płynu | Pojemność płynu | |||
| IPC | Nic | Kryteria inspekcji | NS-2 | Wydłużenie | 18% | |
| Właściwości chemiczne | Fosfor <0,05% | |||||
| Siarka <0,03% | ||||||
| Średnia waga na staw | ||||||
| Kryteria produkcyjne | Specyfikacja API7-1 | |||||
| Pojemności kołnierza wiertniczego | ||||||
| Wytrzymałość na rozciąganie | Minimum 120,00 psi | |||||
| 827 MPa | ||||||
| Siła plonowania | Minimum 110,00 psi | |||||
| 758 MPa | ||||||
| Siła uderzenia | Powyżej 60J lb/ft charpy V wycięciem | |||||
| Twardość (brinella) | Minimum 285 BHN | |||||
Niemagnetyczny kołnierz wiertarski 8.000” x 6 5/8” REG kołnierz wiertarski
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | |||||
| Nominalna OD | 8"(8") | Połączenie | 6 5/8 REG | Współczynnik naprężenia na zginanie | ||
| Identyfikator nominalny | 2 13/16"(2.8125") | OD | 8"(8") | NS | 2 13/16"(2.8125") | |
| Gatunek materiału | P530 | Dostosowana waga | Średnia długość | 31,00 stóp | ||
| Wielkość ziarna | ASTM | Wytrzymałość na rozciąganie | Wytrzymałość na skręcanie | |||
| Przepuszczalność magnetyczna | 1.001maks. | Zalecany moment obrotowy makijażu | Maksymalny moment dokręcania | |||
| Rozmiar dryfu | 3 11/16" (3.6875") | Wgłębienie poślizgowe | Nie dotyczy | Wnęka windy | Nie dotyczy | |
| Wklejanie na stałe | Nic | Przemieszczenie płynu | Pojemność płynu | |||
| IPC | Nic | Kryteria inspekcji | NS-2 | Wydłużenie | 20% | |
| Właściwości chemiczne | Fosfor <0,05% | |||||
| Siarka <0,03% | ||||||
| Średnia waga na staw | ||||||
| Kryteria produkcyjne | Specyfikacja API7-1 | |||||
| Pojemności kołnierza wiertniczego | ||||||
| Wytrzymałość na rozciąganie | Minimum 110,00 psi | |||||
| 758 MPa | ||||||
| Siła plonowania | Minimum 100,00 psi | |||||
| 689 MPa | ||||||
| Siła uderzenia | Powyżej 60J lb/ft | |||||
| Twardość (brinella) | Minimum 285 BHN | |||||
Niemagnetyczny kołnierz wiertarski 8.250” x 6 5/8” REG
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | |||||
| Nominalna OD | 8 1/4" (8,25") | Połączenie | 6 5/8 REG | Współczynnik naprężenia na zginanie | ||
| Identyfikator nominalny | 3 1/2"(3,5") | OD | 8 1/4" (8,25") | NS | 3 1/4"(3,25") | |
| Gatunek materiału | P530 | Dostosowana waga | Średnia długość | 31,00 stóp | ||
| Wielkość ziarna | ASTM | Wytrzymałość na rozciąganie | Wytrzymałość na skręcanie | |||
| Przepuszczalność magnetyczna | 1.001maks. | Zalecany moment obrotowy makijażu | Maksymalny moment dokręcania | |||
| Rozmiar dryfu | 3 3/8"(3,325") | Wgłębienie poślizgowe | Nie dotyczy | Wnęka windy | Nie dotyczy | |
| Wklejanie na stałe | Nic | Przemieszczenie płynu | Pojemność płynu | |||
| IPC | Nic | Kryteria inspekcji | NS-2 | Wydłużenie | 20% | |
| Właściwości chemiczne | Fosfor <0,05% | |||||
| Siarka <0,03% | ||||||
| Średnia waga na staw | ||||||
| Kryteria produkcyjne | Specyfikacja API7-1 | |||||
| Pojemności kołnierza wiertniczego | ||||||
| Wytrzymałość na rozciąganie | Minimum 110,00 psi | |||||
| 758 MPa | ||||||
| Siła plonowania | Minimum 100,00 psi | |||||
| 689 MPa | ||||||
| Siła uderzenia | Powyżej 60J lb/ft | |||||
| Twardość (brinella) | Minimum 285 BHN | |||||
Niemagnetyczny kołnierz wiertarski 9.500” x 7 5/8” REG
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | |||||
| Nominalna OD | 9 1/2" 9,5") | Połączenie | 7 5/8 REG | Współczynnik naprężenia na zginanie | ||
| Identyfikator nominalny | 3 "(3") | OD | 9 1/2"(9,5") | NS | 3 "(3") | |
| Gatunek materiału | P530 | Dostosowana waga | Średnia długość | 31,00 stóp | ||
| Wielkość ziarna | ASTM | Wytrzymałość na rozciąganie | Wytrzymałość na skręcanie | |||
| Przepuszczalność magnetyczna | 1.001maks. | Zalecany moment obrotowy makijażu | Maksymalny moment dokręcania | |||
| Rozmiar dryfu | 2 7/8"(2.875") | Wgłębienie poślizgowe | Nie dotyczy | Wnęka windy | Nie dotyczy | |
| Wklejanie na stałe | Nic | Przemieszczenie płynu | Pojemność płynu | |||
| IPC | Nic | Kryteria inspekcji | NS-2 | Wydłużenie | 20% | |
| Właściwości chemiczne | Fosfor <0,05% | |||||
| Siarka <0,03% | ||||||
| Średnia waga na staw | ||||||
| Kryteria produkcyjne | Specyfikacja API7-1 | |||||
| Pojemności kołnierza wiertniczego | ||||||
| Wytrzymałość na rozciąganie | Minimum 110,00 psi | |||||
| 758 MPa | ||||||
| Siła plonowania | Minimum 100,00 psi | |||||
| 689 MPa | ||||||
| Siła uderzenia | Powyżej 60J lb/ft | |||||
| Twardość (brinella) | Minimum 285 BHN | |||||
Niemagnetyczny kołnierz wiertarski 9.500” x 7 5/8” REG
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | |||||
| Nominalna OD | 9 1/2" 9,5") | Połączenie | 7 5/8 REG | Współczynnik naprężenia na zginanie | ||
| Identyfikator nominalny | 3 1/32 "(3.031") | OD | 9 1/2"(9,5") | NS | 3 1/32 "(3.031") | |
| Gatunek materiału | P530 | Dostosowana waga | Średnia długość | 31,00 stóp | ||
| Wielkość ziarna | ASTM | Wytrzymałość na rozciąganie | Wytrzymałość na skręcanie | |||
| Przepuszczalność magnetyczna | 1.001maks. | Zalecany moment obrotowy makijażu | Maksymalny moment dokręcania | |||
| Rozmiar dryfu | 2 29/32" (2.9063") | Wgłębienie poślizgowe | Nie dotyczy | Wnęka windy | Nie dotyczy | |
| Wklejanie na stałe | Nic | Przemieszczenie płynu | Pojemność płynu | |||
| IPC | Nic | Kryteria inspekcji | NS-2 | Wydłużenie | 20% | |
| Właściwości chemiczne | Fosfor <0,05% | |||||
| Siarka <0,03% | ||||||
| Średnia waga na staw | ||||||
| Kryteria produkcyjne | Specyfikacja API7-1 | |||||
| Pojemności kołnierza wiertniczego | ||||||
| Wytrzymałość na rozciąganie | Minimum 110,00 psi | |||||
| 758 MPa | ||||||
| Siła plonowania | Minimum 100,00 psi | |||||
| 689 MPa | ||||||
| Siła uderzenia | Powyżej 60J lb/ft | |||||
| Twardość (brinella) | Minimum 285 BHN | |||||
Niemagnetyczny kołnierz wiertarski 9.500” x 7 5/8” REG
| Specyfikacja | Specyfikacja połączenia/połączenia narzędzia | |||||
| Nominalna OD | 9 1/2" 9,5") | Połączenie | 7 5/8 REG | Współczynnik naprężenia na zginanie | ||
| Identyfikator nominalny | 4 "(4") | OD | 9 1/2"(9,5") | NS | 4 "(4") | |
| Gatunek materiału | P530 | Dostosowana waga | Średnia długość | 31,00 stóp | ||
| Wielkość ziarna | ASTM | Wytrzymałość na rozciąganie | Wytrzymałość na skręcanie | |||
| Przepuszczalność magnetyczna | 1.001maks. | Zalecany moment obrotowy makijażu | Maksymalny moment dokręcania | |||
| Rozmiar dryfu | 3 3/8"(3,325") | Wgłębienie poślizgowe | Nie dotyczy | Wnęka windy | Nie dotyczy | |
| Wklejanie na stałe | Nic | Przemieszczenie płynu | Pojemność płynu | |||
| IPC | Nic | Kryteria inspekcji | NS-2 | Wydłużenie | 20% | |
| Właściwości chemiczne | Fosfor <0,05% | |||||
| Siarka <0,03% | ||||||
| Średnia waga na staw | ||||||
| Kryteria produkcyjne | Specyfikacja API7-1 | |||||
| Pojemności kołnierza wiertniczego | ||||||
| Wytrzymałość na rozciąganie | Minimum 110,00 psi | |||||
| 758 MPa | ||||||
| Siła plonowania | Minimum 100,00 psi | |||||
| 689 MPa | ||||||
| Siła uderzenia | Powyżej 60J lb/ft | |||||
| Twardość (brinella) | Minimum 285 BHN | |||||
O obrożach wiertarskich
Kołnierze wiertnicze są wyjątkowo wytrzymałymi rurami przemysłowymi używanymi do wiercenia w ziemi i są używane w połączeniu z rurą wiertniczą.Podczas gdy rura wiertnicza stanowi większość długości przewodu wiertniczego, kołnierze wiertnicze stanowią tylko niewielką ilość.Na przykład: przewód wiertniczy o długości 10 000 stóp może składać się z 9 000 stóp rury wiertniczej i tylko 500 stóp z kołnierzami wiertniczymi.Podobnie jak rura wiertnicza, kołnierze wiertnicze mają długość 31 stóp i są skręcane pionowo na platformie wiertniczej.W przeciwieństwie do rur wiertniczych kołnierze wiertnicze są grubościenne i ciężkie, a ich elastyczność jest bardzo ograniczona.Kołnierze wiertnicze są stosowane na dole przewodu wiertniczego, tuż nad wiertłem.Służą one głównie do obciążania wiertła, ale działają również jako amortyzator, tłumiący drgania i siły uderzenia wywołane wierceniem.Istnieją dwa główne typy kołnierzy do wierteł, gładkie lub spiralne, jednak oba style spełniają to samo zadanie.Kołnierze wierteł do rowków spiralnych zostały wprowadzone w ostatnich latach i uważa się, że pomagają zapobiegać utknięciu przewodu wiertniczego w otworze, umożliwiając swobodne przechodzenie odłamków wiertniczych i smaru wokół kołnierza wiertła.
