NIEMAGNETYCZNY KOŁNIERZ WIERTARSKI 6.500” NC50 FLEXI KOŁNIERZ

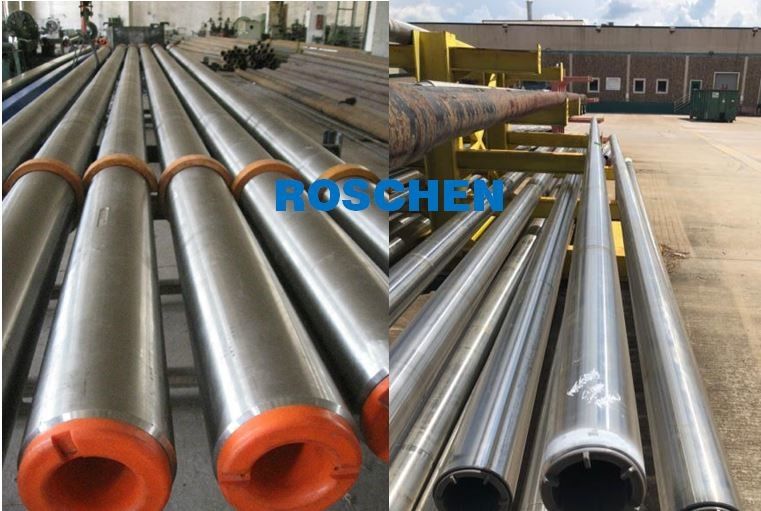

Niemagnetyczne kołnierze wiertarskie
Niemagnetyczne kołnierze wierteł Command Tubular są integralnymi, wytrzymałymi złączami, które są wykonane z litego pręta z austenitycznej stali nierdzewnej.Nasze niemagnetyczne pierścienie wiertarskie są dostarczane z obrobionym stanem wykończenia powierzchni.
Wszystkie kołnierze niemagnetyczne są obrabiane na gorąco/na zimno w celu nadania im niezbędnych właściwości mechanicznych.Pręty są następnie trepanowane, sprawdzane w miejscach gorących i obrabiane.Obróbka otworu wewnętrznego wykonywana jest na całej długości w celu uzyskania odpowiedniego stanu ściśnięcia średnicy wewnętrznej.
NIEMAGNETYCZNY KOŁNIERZ WIERTARSKI 4,75” NC38 FLEXI KOŁNIERZ
| Specyfikacja | ||
| Nominalna OD | 4 3/4" (4,75") | |
| Identyfikator nominalny | 2 11/16"(2.685") | |
| Klasa materialna | P530 | |
| Wielkość ziarna | 3-5 ASTM | |
| Przepuszczalność magnetyczna | 1.001maks. | |
| Rozmiar dryfu | 2 9/16" (2.5625") | |
| IPC | Nic | |
| Właściwości chemiczne | Fosfor | <0,05% |
| Siarka | <0,03% | |
| Średnia waga na staw | ||
| Kryteria produkcyjne | Specyfikacja API7-1 | |
| Pojemności kołnierza wiertniczego | ||
| Wytrzymałość na rozciąganie | 130,5 KSI | |
| 120 KSI min | ||
| Siła plonowania | 121,4 KSI | |
| 110 KSI min | ||
| Siła uderzenia | 171 jb/stopę | |
| Wycięcie Charpy V | ||
| Twardość (brinella) | 311-321 BHN | |
| Specyfikacja połączenia/połączenia narzędzia | |||
| Połączenie | NC38 | ||
| OD | 4 3/4" (4,75") | NS | 2 11/16" (2,6875") |
| Dostosowana waga | Średnia długość | 31,00 stóp | |
| Wytrzymałość na rozciąganie | 587300 funtów | Wytrzymałość na skręcanie | 18100 lb/ft |
| Zalecany moment do makijażu | 9700 funtów/stopę | Maksymalny moment dokręcania | |
| Wydłużenie | 18% | Przemieszczenie płynu | |
| Pojemność płynu | 0,360 gal/stopę | Wnęka windy | nie dotyczy |
| Wgłębienie poślizgowe | nie dotyczy | Kryteria inspekcji | NS-2 |
NIEMAGNETYCZNY KOŁNIERZ WIERTARSKI 6.500” NC50 FLEXI KOŁNIERZ
| Specyfikacja | ||
| Nominalna OD | 6 1/2"(6,5") | |
| Identyfikator nominalny | 3 1/4"(3,25") | |
| Klasa materialna | P530 | |
| Wielkość ziarna | 1-2 ASTM | |
| Przepuszczalność magnetyczna | 1.001maks. | |
| Rozmiar dryfu | 3 1/8" (3,125") | |
| IPC | Nic | |
| Właściwości chemiczne | Fosfor | <0,05% |
| Siarka | <0,03% | |
| Średnia waga na staw | ||
| Kryteria produkcyjne | Specyfikacja API7-1 | |
| Pojemności kołnierza wiertniczego | ||
| Wytrzymałość na rozciąganie | 128,1 KSI | |
| 120 KSI min | ||
| Siła plonowania | 119,2 KSI | |
| 110 KSI min | ||
| Siła uderzenia | 181 funtów/stopę | |
| Wycięcie Charpy V | ||
| Twardość (brinella) | 296-303 BHN | |
| Specyfikacja połączenia/połączenia narzędzia | |||
| Połączenie | NC50 | ||
| OD | 6 1/2"(6,5") | NS | 3 1/4"(3,25") |
| Dostosowana waga | Średnia długość | 31,00 stóp | |
| Wytrzymałość na rozciąganie | 560 800 funtów | Wytrzymałość na skręcanie | 71,240 funtów/stopę |
| Zalecany moment do makijażu | 26700 lb/ft | Maksymalny moment dokręcania | |
| Wydłużenie | 18% | Przemieszczenie płynu | |
| Pojemność płynu | 0,698 gal/stopę | Wnęka windy | nie dotyczy |
| Wgłębienie poślizgowe | nie dotyczy | Kryteria inspekcji | NS-2 |
NIEMAGNETYCZNY KOŁNIERZ WIERTARSKI 6.750” NC50 FLEXI KOŁNIERZ
| Specyfikacja | ||
| Nominalna OD | 6 3/4" (6,75") | |
| Identyfikator nominalny | 3 1/4"(3,25") | |
| Klasa materialna | P530 | |
| Wielkość ziarna | 2-4 ASTM | |
| Przepuszczalność magnetyczna | 1.001maks. | |
| Rozmiar dryfu | 3 1/8" (3,125") | |
| IPC | Nic | |
| Właściwości chemiczne | Fosfor | <0,05% |
| Siarka | <0,03% | |
| Średnia waga na staw | ||
| Kryteria produkcyjne | Specyfikacja API7-1 | |
| Pojemności kołnierza wiertniczego | ||
| Wytrzymałość na rozciąganie | 132,9 KSI | |
| 120 KSI min | ||
| Siła plonowania | 123,7 KSI | |
| 110 KSI min | ||
| Siła uderzenia | 170 funtów/stopę | |
| Wycięcie Charpy V | ||
| Twardość (brinella) | 306-316 BHN | |
| Specyfikacja połączenia/połączenia narzędzia | |||
| Połączenie | NC50 | ||
| OD | 6 3/4" (6,75") | NS | 3 1/4"(3,25") |
| Dostosowana waga | Średnia długość | 31,00 stóp | |
| Zalecany moment do makijażu | Maksymalny moment dokręcania | ||
| Wydłużenie | 18% | Przemieszczenie płynu | |
| Pojemność płynu | Wnęka windy | nie dotyczy | |
| Wgłębienie poślizgowe | nie dotyczy | Kryteria inspekcji | NS-2 |
NIEMAGNETYCZNY KOŁNIERZ WIERTARSKI 8.000” 6-5/8” REG FLEXI KOŁNIERZ
| Specyfikacja | ||
| Nominalna OD | 8"(8") | |
| Identyfikator nominalny | 3 1/2"(3,5") | |
| Klasa materialna | P530 | |
| Wielkość ziarna | 3-4 ASTM | |
| Przepuszczalność magnetyczna | 1.001maks. | |
| Rozmiar dryfu | 3 3/8"(3,325") | |
| IPC | Nic | |
| Właściwości chemiczne | Fosfor | <0,05% |
| Siarka | <0,03% | |
| Średnia waga na staw | ||
| Kryteria produkcyjne | Specyfikacja API7-1 | |
| Pojemności kołnierza wiertniczego | ||
| Wytrzymałość na rozciąganie | 130,5 KSI | |
| 120 KSI min | ||
| Siła plonowania | 120,5 KSI | |
| 100 KSI min | ||
| Siła uderzenia | 146 funtów/stopę | |
| Wycięcie Charpy V | ||
| Twardość (brinella) | 298-302 BHN | |
| Specyfikacja połączenia/połączenia narzędzia | |||
| Połączenie | 6 5/8" REG | ||
| OD | 8"(8") | NS | 3 1/2"(3,5") |
| Dostosowana waga | Średnia długość | 31,00 stóp | |
| Zalecany moment do makijażu | Maksymalny moment dokręcania | ||
| Wydłużenie | 20% | Przemieszczenie płynu | |
| Pojemność płynu | Wnęka windy | nie dotyczy | |
| Wgłębienie poślizgowe | nie dotyczy | Kryteria inspekcji | NS-2 |
NIEMAGNETYCZNY KOŁNIERZ WIERTARSKI 8.250” 6-5/8” REG FLEXI KOŁNIERZ
| Specyfikacja | ||
| Nominalna OD | 8 1/4" (8,25") | |
| Identyfikator nominalny | 3 1/2"(3,5") | |
| Klasa materialna | P530 | |
| Wielkość ziarna | ASTM | |
| Przepuszczalność magnetyczna | 1.001maks. | |
| Rozmiar dryfu | 3 3/8"(3,325") | |
| IPC | Nic | |
| Właściwości chemiczne | Fosfor | <0,05% |
| Siarka | <0,03% | |
| Średnia waga na staw | ||
| Kryteria produkcyjne | Specyfikacja API7-1 | |
| Pojemności kołnierza wiertniczego | ||
| Wytrzymałość na rozciąganie | 110 000 psi min | |
| 758 MPa min | ||
| Siła plonowania | 100 000 psi min | |
| 689 MPa min | ||
| Siła uderzenia | powyżej 60J ft/lbs | |
| Twardość (brinella) | Minimum 285 BHN | |
| Specyfikacja połączenia/połączenia narzędzia | |||
| Połączenie | 6 5/8" REG | ||
| OD | 8 1/4" (8,25") | NS | 3 1/2"(3,5") |
| Dostosowana waga | Średnia długość | 31,00 stóp | |
| Zalecany moment do makijażu | Maksymalny moment dokręcania | ||
| Wydłużenie | 20% | Przemieszczenie płynu | |
| Pojemność płynu | Wnęka windy | nie dotyczy | |
| Wgłębienie poślizgowe | nie dotyczy | Kryteria inspekcji | NS-2 |
Obroże wiertarskie
Tuleje wierteł Command Tubular wykonane są ze zmodyfikowanej stali stopowej chromowo-molibdenowej AISI 4145H.Te kołnierze wiertnicze są poddawane obróbce cieplnej na całej długości i hartowane w wodzie w celu uzyskania właściwości mechanicznych określonych w API Spec 7-1.
Pełne certyfikaty testów mechanicznych i chemicznych są dostarczane ze wszystkimi kołnierzami wiertniczymi.Te certyfikaty testów walcowniczych gwarantują zakres twardości od 285 do 341 BHN i udarność 40 ft-lbs w temperaturze pokojowej, jeden cal pod powierzchnią.
Wszystkie kołnierze wierteł są trepanowane, a następnie dryfowane zgodnie ze specyfikacjami API, aby zapewnić otwory o wąskich tolerancjach.Kołnierze wierteł są również dostarczane z zewnętrzną powierzchnią obrobioną lub zgrubnie złuszczoną.
