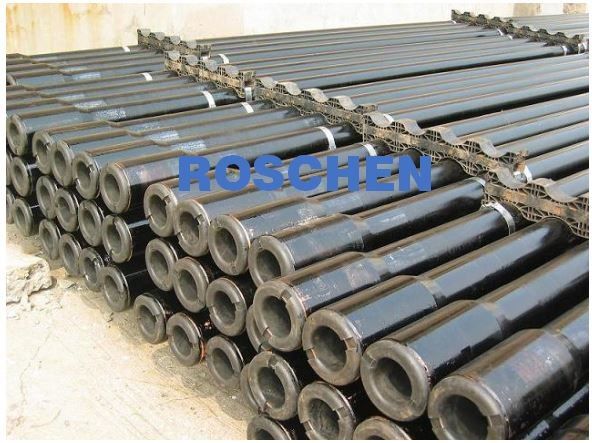

Ciężka rura wiertnicza 3 1/2”, 26,10 Lb ft, przyłącze NC-38
Rura wiertnicza o dużej masie (HWDP) wygląda jak normalna rura wiertnicza, z wyjątkiem spęczenia wyśrodkowanego wzdłuż rury, co pomaga zapobiegać nadmiernemu wyboczeniu.
HWDP jest używany jako przejściowa sekcja sztywności, zwykle między sztywnymi i sztywnymi kołnierzami wiertniczymi a stosunkowo lekkimi i elastycznymi złączami żerdzi wiertniczych w celu zmniejszenia uszkodzeń zmęczeniowych bezpośrednio nad zespołem dolnego otworu.
Standard HWDP został opracowany w celu zapewnienia stopniowego przejścia od ciężkich kołnierzy wiertniczych do stosunkowo lekkich rur wiertniczych.
Ta rura o średniej masie ma grubość ścianki około 1 cala i pomaga zapobiegać koncentracji naprężeń w górnej części kołnierza wiertniczego.Ciężka rura wiertnicza umożliwia również wiercenie przy wyższych obrotach, zmniejszając moment obrotowy i przywieranie różnicy ciśnień.
Rura wiertnicza o dużej masie doskonale nadaje się do zastosowań związanych z wierceniem kierunkowym.Ponieważ łatwo się wygina, ciężka rura wiertnicza upraszcza sterowanie kierunkowe i minimalizuje problemy związane ze zmęczeniem połączenia, które są powszechne przy wierceniu pod dużym kątem lub w poziomie.
W przypadku studni o dużym zasięgu i poziomych, wysokowytrzymała, ciężka rura wiertnicza jest często używana wysoko w otworze, aby obciążyć wiertło.Dotyczy to zwłaszcza studni, w których stosunek całkowitej głębokości pionowej do całkowitej zmierzonej głębokości jest niski.
| Średnica nominalna (średnica zewnętrzna rury) | Rura | Złącze narzędzia (w) | ||||
| ID (w) | Winda zdenerwowana | Centrum zdenerwowany | Typ i rozmiar połączenia | OD (w) | ID (w) | |
| 2-7/8 | 1-1/2 | 2-15/16 | 3-5/16 | NC 26 (2-3/8 IF) | 3-3/8 | 1-1/2 |
| 3-1/2 | 2-1/16 | 3-7/8 | 4 | NC38 (3-1/2 JEŚLI) | 4-3/4 (4-7/8,5) | 2-1/16 |
| 3-1/2 | 2-1/4 | 3-7/8 | 4 | NC38 (3-1/2 JEŚLI) | 4-3/4 (4-7/8,5) | 2-1/4 |
| 4 | 2-9/16 | 4-3/16 | 4-1/2 | NC 40 (4FH) | 5-1/4 | 2-9/16 |
| 4 | 2-1/2 | 4-3/16 | 4-1/2 | NC 40 (4 FH) | 5-1/4 | 2-1/2 |
| 4-1/2 | 2-3/4 | 4-11/16 | 5 | NC 46 (4 JEŚLI) | 6-1/4 | 2-3/4 |
| 4-1/2 | 2-11/16 | 4-11/16 | 5 | NC 46 (4 JEŚLI) | 6-1/4 | 2-11/16 |
| 4-1/2 | 2-13/16 | 4-11/16 | 5 | NC 46 (4 JEŚLI) | 6-1/4 | 2-13/16 |
| 5 | 3 | 5-1/8 | 5-1/2 | NC 50 (4-1/2 JEŚLI) | 6-5/8 | 3 |
| 5-1/2 | 3-1/4 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 3-1/4 |
| 5-1/2 | 3-3/8 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 3-3/8 |
| 5-1/2 | 3-7/8 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 3-7/8 |
| 5-1/2 | 4 | 5-11/16 | 6 | 5-1/2 FH | 7 (7-1/4,7-1/2) | 4 |
| 6-5/8 | 4 | 6-15/16 | 7-1/8 | 6-5/8 FH | 8 (8-1/4,8-1/2) | 4 |
| 6-5/8 | 4-1/2 | 6-15/16 | 7-1/8 | 6-5/8 FH | 8 (8-1/4,8-1/2) | 4-1/2 |
| 6-5/8 | 5 | 6-15/16 | 7-1/8 | 6-5/8 FH | 8 (8-1/4,8-1/2) | 5 |
| Funkcje standardowe | Połączenie API Bore Back Box | |||||
| Rowkowany pin odprężający API | ||||||
| Korzenie nici walcowane na zimno | ||||||
| Połączenia pokryte fosforanem | ||||||
| Opcje | Wewnętrzna powłoka z tworzywa sztucznego | |||||
| Typ twardej opaski, szczególnie w połączeniu z pudełkiem i kołkiem | ||||||
| Zastrzeżone połączenia | ||||||
| Test wykonania i przerwania | ||||||
| Ochrona | Tłoczone stalowe osłony gwintów | |||||
| Certyfikaty testu młyna | Wydane zgodnie z API Spec 7/7-1 i API RP7G. | |||||
| Inspekcję strony trzeciej można przeprowadzić na żądanie i na koszt kupującego. | ||||||
Technologie połączeń
Jako lider w rozwoju złączy obrotowych, nasze produkty są projektowane z myślą o optymalizacji wydajności rur wiertniczych.Dzięki czterem generacjom połączeń dwuramiennych opracowaliśmy technologie spełniające wymagania każdego wyzwania wiertniczego.
Technologie klasy
Specjalnie zaprojektowane gatunki materiałów na rury wiertnicze firmy ROSCHEN zapewniają zwiększoną wydajność i integralność produktu.Nasze gatunki o wysokiej wytrzymałości pomagają wiercić bezpieczniej i głębiej dzięki zmniejszonym obciążeniom haka i ulepszonej hydraulice.Nasze kwaśne gatunki użytkowe zapewniają wyjątkową wydajność, a jednocześnie są odporne na pękanie naprężeniowe siarczkowe (SSC), pomagając w bezpiecznym i wydajnym wierceniu w trudnych, kwaśnych warunkach.
Produkty na zamówienie
Oprócz kompletnej linii produktów i akcesoriów do kolumn wiertniczych, projektujemy, konstruujemy, kwalifikujemy i produkujemy odpowiednie rozwiązania do specjalistycznych lub niezwykle wymagających operacji wiercenia, wykańczania i interwencji.Dzięki naszemu portfolio projektów opracowanych we współpracy z operatorami jesteśmy czołowym dostawcą niestandardowych rozwiązań wiertniczych.
