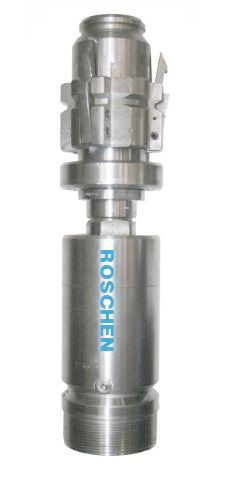

Wireline Core Barrel o dużej średnicy GBS w geotechnice
Funkcje rdzenia rdzeniowego o dużej średnicy:
Zespół dętki zatrzaskuje się wewnątrz zewnętrznej tulei rdzeniowej i jest unoszony na powierzchnię przez urządzenie przechwytujące, połączone z przewodem przewodowym.Metoda wyszukiwania przewodowego znacznie poprawia szybkość produkcji w porównaniu z konwencjonalną metodą rdzeniowania, ale również pozostawia otwór w całości osłonięty przez cały czas, zapewniając stabilność odwiertu we wrażliwej geologii.
Aplikacje:
GBS Duża średnica Wireline Core Barreljest szczególnie skuteczny, gdy wymagane są wysokiej jakości rdzenie w glinie, piasku lub luźnych, słabych utworach.Standardowy rdzeń o grubości 102 mm jest całkowicie zachowany w przezroczystej wyściółce z rdzeniem z PVC i można go łatwo wyjąć w jednym kawałku po każdym przebiegu rdzenia.Ten wysoce wszechstronny system rdzeniówki jest szeroko stosowany w pracach geotechnicznych do uzyskiwania rdzeni o dużej średnicy w szerokim zakresie formacji geologicznych.
Zalety:
Wysokiej jakości rdzeń o dużej średnicy
Możliwość uzyskania dobrego wydobycia w szerokim zakresie formacji geologicznych
Doskonała hydraulika
Bardzo wszechstronny system
Dane techniczne
| Specyfikacja | Metoda wiercenia | ||||
| Metoda 1 | Metody 2/3 | Metoda 4 | Metoda 5 | Metoda 6 | |
| Średnica otworu (mm) | 146,0 | 150,0 | 146,0 | 146,0 | 146,0 |
| ID zestawu bitów rdzenia (mm) | 102,0 | 102,0 | 109,0 | 102,0 | 102,0 |
| Średnica rdzenia (mm) | 102,0 | 102,0 | 102,0 | 95,0 | Nie dotyczy |
| Grubość szczeliny / korony (mm) | 22,0 | 24,0 | 18.5 | 22,0 | 22,0 |
| Powierzchnia otworu (cm2) | 167,5 | 176,8 | 167,5 | 167,5 | 167,5 |
| Obszar rdzenia (cm2) | 81.7 | 81.7 | 81.7 | 70.9 | Nie dotyczy |
| Zalecany pręt wiertniczy | GBS Monobloc | ||||
| Zalecana obudowa | południowy zachód | ||||
Istnieje kilka różnych metod użycia tej rdzeniówki:
Metoda 1: Do rdzeniowania średnich i twardych formacji.Ustawienie bitu to 146 mm OD x 102 mm ID.W zależności od geologii można używać bitów TC lub diamentowych.
Metoda 2: Do rdzeniowania w miękkich formacjach.Używane są głównie bity TC, które składają się z dwóch części - pilota i rozwiertaka.Średnica zewnętrzna rozwiertaka wynosi 150 mm, a średnica pilota to 102 mm.
Metoda 3: Do wiercenia w bardzo miękkich lub luźnych formach.Bity są takie same, jak w metodzie 2, ale specjalna przedłużona obudowa podnośnika rdzenia przebiega 25 mm przed wiertłem.
Metoda 4:Do rdzeniowania w bardzo miękkich lub luźnych formach.Korpus podnośnika rdzenia jest wydłużony do 60 mm przed wiertłem.Rura wewnętrzna jest obciążona sprężyną, dzięki czemu obudowa podnośnika rdzenia chowa się za wiertłem w przypadku napotkania twardszych formacji.Ustawienie bitu to 146 mm OD x 109 mm ID
Metoda 5: Próbkowanie rurki Shelby'ego z miękkich lub bardzo miękkich formacji.Jest to nasadka, która zastępuje rurkę wewnętrzną i ma na dolnym końcu rurkę typu shelby, która pobiera próbki przed wiertłem.Bit jest taki sam jak w metodzie 1
Metoda 6: Zestaw do wiercenia pełnego otworu, jest to nasadka, która zastępuje rurę wewnętrzną w celu uniknięcia rdzeniowania.Wiertło rdzeniowe jest takie samo jak metoda 1, a wiertło nieporuszające się ma średnicę 101,6 mm.W przypadku rdzeniowania pilotowego przed lufą GBS możliwe jest zamocowanie lufy rdzeniowej o mniejszej średnicy (T6-101 lub mniejszej) w miejsce wiertła nieporuszającego się.
