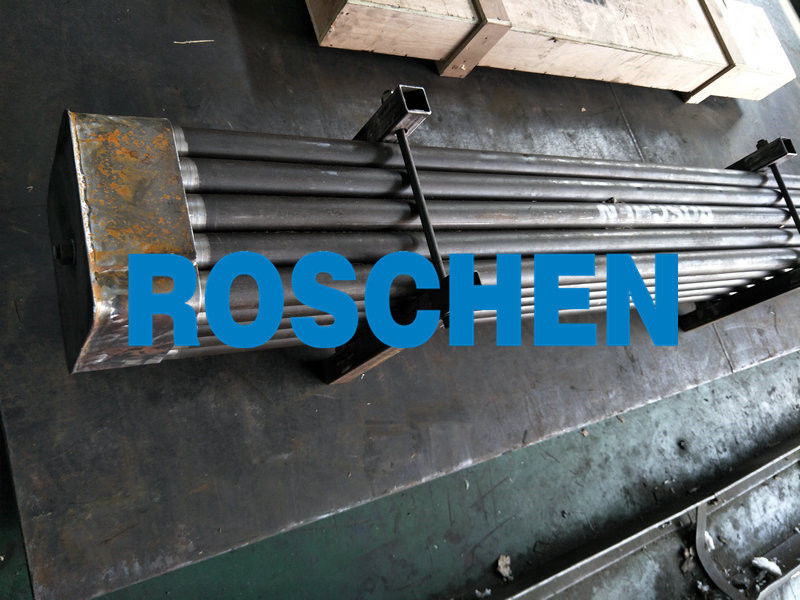

Atlas Copco RC 50 Remet 4 1/2 "Oil Drill Pipe
Kontrola obróbki cieplnej:
Obróbka cieplna znacznie poprawi wytrzymałość materiału i zwiększy żywotność gwintów prętów i osłon.Na korpusie rury poddajemy obróbkę cieplną albo na ściankach twardych, albo na obu końcach.Po obróbce cieplnej w naszym laboratorium zostanie przetestowana wytrzymałość, twardość, prostoliniowość i współśrodkowość obrabianych rur.
Wprowadzenie
Metoda RC wykorzystuje dwuścienne żerdzie wiertnicze z odwróconą cyrkulacją, które zawierają zewnętrzny żerdź wiertniczą, z wewnętrzną rurą umieszczoną wewnątrz żerdzi wiertniczej.Rury wewnętrzne zachodzą na siebie i uszczelniają rurę poniżej pierścieniami O-ring, gdy żerdzie wiertnicze są skręcane ze sobą.Te dętki zapewniają ciągłą, uszczelnioną ścieżkę dla transportu zwiercin z czoła wiertła na powierzchnię.Krążące medium, w większości przypadków powietrze o wysokim ciśnieniu, dostaje się do pierścienia między prętem a rurą przez krętlik powietrzny, który jest zwykle częścią przewodu wiertniczego lub czasami jest montowany na szczycie głowicy obrotowej.Powietrze przemieszcza się w dół pierścienia do narzędzia wiertniczego, którym jest zwykle młotek RC, lub może to być wiertło z łopatką lub trzonek walcowy.Podobnie jak w przypadku konwencjonalnego wiercenia otwartego, powietrze zasila narzędzie wiertnicze, a powietrze wylotowe przenosi wióry.
Parametry
SPECYFIKACJA WIERTŁA Z ODWROTNYM OBIEGIEM | |||||||
Typ gwintu | Remet | Remet | Remet | Metzke | Metzke | Matryca | Matryca |
Rod OD | 3 1/2 " | 4 " | 4 1/2 " | 4 " | 4 1/2 " | 4 " | 4 1/2 " |
Zewnętrzna średnica rury | 88,9 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm | 101,7 mm | 114,3 mm |
ID rury zewnętrznej | 81,8 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm | 94,6 mm | 107,2 mm |
Rura zewnętrzna WT | 5,3 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm | 7,1 mm |
Średnica wewnętrzna rury | 38,1 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm | 50,8 mm | 63,5 mm |
ID rury wewnętrznej | 32,6 mm | 45,3 mm | 58mm | 45,3 mm | 58mm | 45,3 mm | 58mm |
Rura wewnętrzna WT | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm | 5,5 mm |
Klucz płaski | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm | 90mm |
Waga 3,0 m | 75kg. | 75kg. | 95kg. | 75kg. | 95kg. | 75kg. | 95kg. |
Waga 6,0 m | 120kg. | 150kg. | 168kg. | 150kg. | 168kg. | 150kg. | 168kg. |
Prosimy o kontakt z przedstawicielem ROSCHEN w celu uzyskania dodatkowych informacji i pomocy przy zamawianiu.
