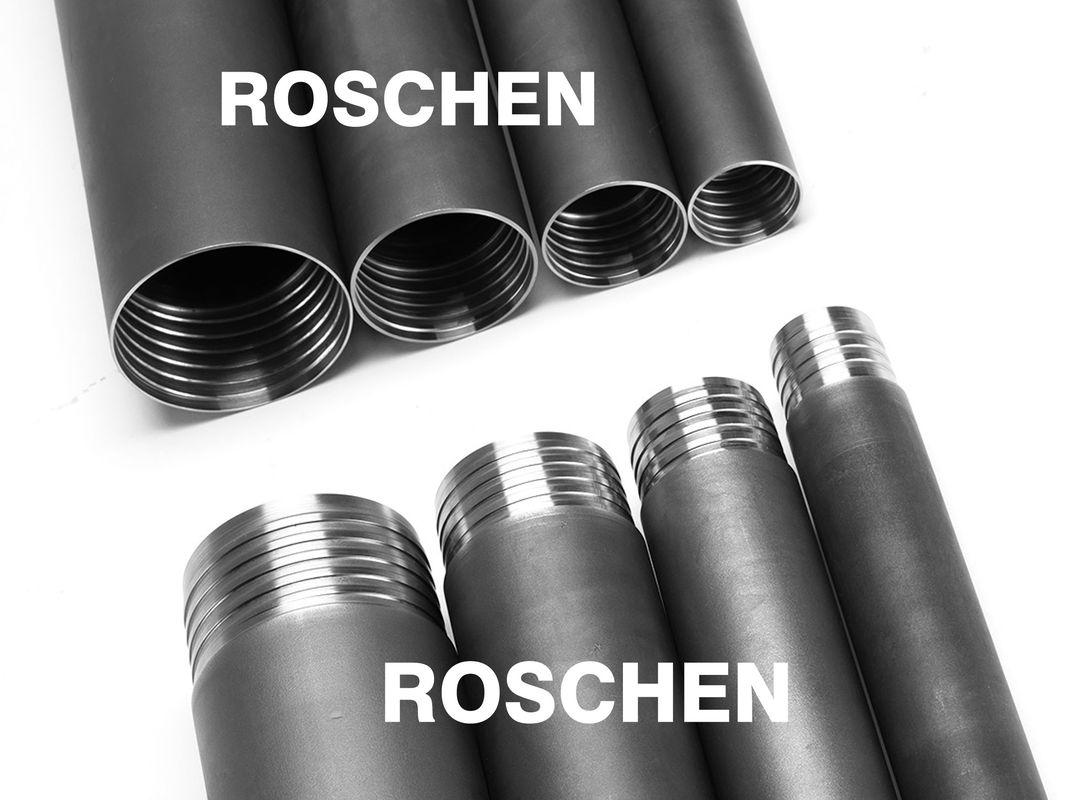

Rura zewnętrzna z rdzeniem z pełnym otworem HQ z pełną chromowaną powłoką o długości 3 metrów
Ogólny termin określający całą kolumnę rury wiertniczej i jej złącza zastosowane w otworze podczas wiercenia (z wyłączeniem osłony chroniącej otwór).Narzędzie wiertnicze składa się z aktywnej rury wiertniczej, rury wiertniczej, rury rdzeniowej, rozwiertaka dolnego i wiertła, aw razie potrzeby do górnej części rury rdzeniowej dodaje się rurkę sedymentacyjną lub kołnierz wiertniczy.Zadaniem narzędzia wiertniczego jest głównie przenoszenie nacisku wiertła i momentu obrotowego na wiertło podczas procesu wiercenia skały oraz transportowanie płuczki wiertniczej na dno otworu w celu zebrania rdzenia skalnego.
Różne elementy narzędzia do wiercenia rdzeniowego są wykonane z wysokiej jakości bezszwowych rur stalowych o doskonałych właściwościach fizycznych i mechanicznych, aby wytrzymać zmienne obciążenie, zmęczenie i zużycie samego narzędzia wiertniczego podczas procesu wiercenia.Im głębszy otwór, tym wyższe wymagania dotyczące wydajności narzędzia wiertniczego.Po pewnym okresie pracy narzędzie wiertnicze zostanie złomowane z powodu zużycia i korozji.
Rdzeń baryłkowy Narzędzia wiertnicze są w większości wykonane z wysokiej jakości stali stopowej lub niskostopowej i są odpowiednio poddawane obróbce cieplnej, aby poprawić ich wydajność.Chiny z powodzeniem wykorzystują rury ze stali stopowej zawierające mangan, tantal, wanad, tytan, krzem, bor i inne pierwiastki do produkcji narzędzi wiertniczych.Po odpowiedniej obróbce cieplnej wydajność spełnia wymagania normy krajowej „GB3423-82”.
| Specyfikacje wierteł diamentowych drutowych | ||
| ROZMIAR | CORE Ø | OTWÓR Ø |
| AQTK | 35,5 mm (1–3 / 8 cala) | 48 mm (1-7 / 8 cala) |
| BQ | 36,4 mm (1-7 / 16 cala) | 60 mm (2-3 / 8 cala) |
| BQTK | 40,7 mm (1-5 / 8 cala) | 60 mm (2-3 / 8 cala) |
| NQ | 47,6 mm (1–7 / 8 cala) | 75,7 mm (3 cale) |
| NQTK (NQ2 ") | 50,6 mm (2 cale) | 75,7 mm (3 cale) |
| NQ3 | 45 mm (1-3 / 8 cala) | 75,7 mm (3 cale) |
| HQ | 63,5 mm (2-1 / 2 cala) | 96 mm (3-3 / 8 cala) |
| HQ3 | 61,1 mm (2–3 / 8 cala) | 96 mm (3-3 / 8 cala) |
| PQ3 | 85 mm (3-3 / 8 cala) | 122,6 mm (4-7 / 8 cala) |
| PQ3 | 83 mm (3-1 / 4 cala) | 122,6 mm (4-7 / 8 cala) |
| Diamentowe wiertła rdzeniowe Wireline, specyfikacje wierteł impregnowanych diamentem metrycznym | |
| Seria „Q”: | AQ, BQ, NQ, HQ, PQ / AQTK, BQTK, BQ3, NQ2, NQ3, NQTT, HQ3, HQTT, PQ3, PQTT |
| Bity rdzeniowe A-Gauge: | AQ, AQ-RSG, AWG (AX), AWM, AWT, LTK48 |
| Bity rdzeniowe B-Gauge: | BQ, BQ-RSG, BQ-2.400, BQ3, BWG (BX), BWM, BWT, LTK60, TBW |
| Bity rdzeniowe o średnicy N: | NQ, NQ-RSG, NQ-3.032, NQ2, NQ2-RSG, NQ3 / NQTT, NQ3-RSG, NQ3-3.032, NMLC, NWG (NX), NWM, NWT, TNW, |
| Bity rdzeniowe H-Gauge: | HQ, HQ-RSG, HQ-3.830, HQ-3.895, HQ3 / HQTT, HQ3-RSG, HQ3-3.895, HMLC, HWF-Long, HWF-Short, HWG (HX), HWT |
| Bity rdzeniowe P-Gauge: | PQ, PQ3, PWF-długie, PWF-krótkie |
| Bity rdzeniowe S-Gauge: | SWF-długi, SWF-krótki |
| Bity rdzeniowe U-Gauge: | Długie UWF, krótkie UWF |
| Bity rdzeniowe Z-Gauge: | ZWF-długie, ZWF-krótkie |
| Seria T: | T36, T46, T56, T66, T76, T86, T101 |
| Seria TT: | TT46, TT56, TT66, TT76, TT86, TT101 |
| Seria T2: | T2 46, T2 56, T2 66, T2 76, T2 86, T2 101 |
| Metryczne bity rdzeniowe serii TB: | TB36, TB46, TB56, TB66, TB76, TB86, TB101 |
| Metryczne bity rdzeniowe serii T6: | T6-76, T6-86, T6-101, T6-116, T6-131, T6-146 |
| Metryczne bity rdzeniowe serii T6S: | T6S-76, T6S-86, T6S-101, T6S-116, T6S-131, T6S-146 |
| Seria B (IS03552-1) Metryczne bity rdzeniowe: | B36, B46, B56, B66, B76, B86, B101, B116, B131, B146 |
| Wszystkie inne normy: | Rozmiary CDDA, DCDMA, Crealius i ISO. |
