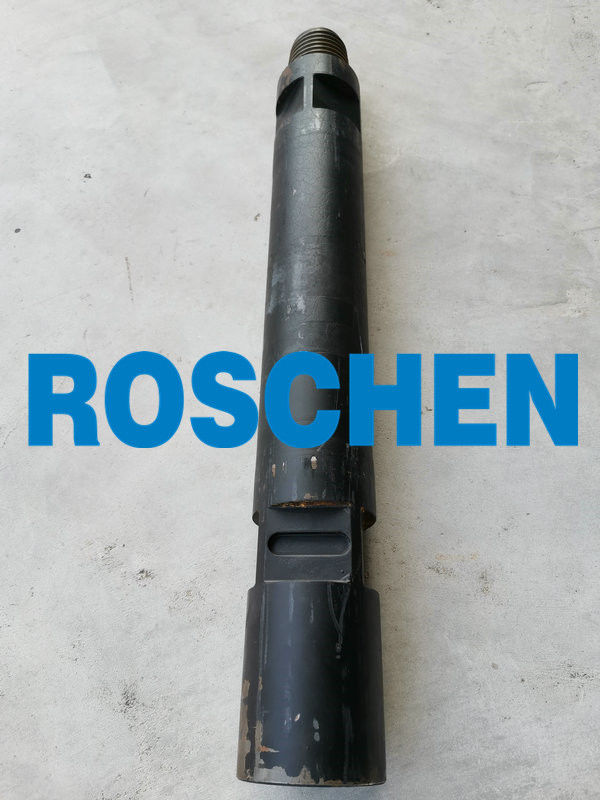

API REG Zgrzewanie tarciowe BWJ NWJ Rura wiertnicza do narzędzi do wiercenia w kamieniu
Opis narzędzi do wiercenia w kamieniu:
Ten rodzaj żerdzi wiertniczych jest szczególnie odpowiedni do wierceń geologicznych, hydrologicznych, węglowych, geotermalnych i inżynieryjnych.Oferujemy siedem rodzajów geologicznych żerdzi wiertniczych o różnych średnicach dla klientów na całym świecie: Φ44,5, Φ54, Φ67, Φ89, Φ42, Φ50 i Φ60.
Składa się głównie z korpusu pręta i stawu.Wszystkie jego surowce posiadają certyfikaty ISO9001: 2000.Jest opłacalny i odporny na zużycie, a jego żywotność jest dość długa.
Jeśli chodzi o pakowanie, istnieją dwa różne sposoby: po pierwsze, można go związać żelaznym pasem.W pakiecie jest 37, a każdy pakiet jest zapakowany w 5 żelaznych pasów.Po drugie, może być zapakowany w stalową ramę szczelinową.W pakiecie jest od 30 do 50, a każdy pakiet wymaga jednej ramki.
Funkcje narzędzi do wiercenia w kamieniu:
1. Do wkręcania żerdzi wiertniczej należy używać oleju do gwintów, a uderzanie młotkiem powinno być zabronione.
2. Stojak żerdzi wiertniczej powinien mieć materiały buforowe, takie jak drewno, guma i inne.Zabrania się kontaktu końcówek gwintowanych z żelaznymi narzędziami.
3. Podczas przemieszczania żerdzi należy nakręcić osłonę gwintu na części gwintowane tak, aby zabezpieczyć ją przed uszkodzeniem.
Parametry techniczne narzędzi do wiercenia w kamieniu:
| Zespół pręta wiertniczego serii J. | Średnica zewnętrzna | Wątki | Długość zespołu | Waga zespołu | Numer części zespołu |
| Na cal | |||||
| AWJ | 1–3 / 4 cala (35 mm) | 5-TPI | 1 stopa (305 mm) | 3 funty (1,4 kg) | 27014 |
| AWJ | 1–3 / 4 cala (35 mm) | 5-TPI | 2 stopy (610 mm) | 6 funtów (2,7 kg) | 27015 |
| AWJ | 1–3 / 4 cala (35 mm) | 5-TPI | 3 stopy (914 mm) | 11 funtów (5 kg) | 27016 |
| AWJ | 1–3 / 4 cala (35 mm) | 5-TPI | 4 stopy (1,2 m) | 16 funtów (7,3 kg) | 27136 |
| AWJ | 1–3 / 4 cala (35 mm) | 5-TPI | 5 stóp (1,5 m) | 20 funtów (9,1 kg) | 27017 |
| AWJ | 1–3 / 4 cala (35 mm) | 5-TPI | 10 stóp (3,1 m) | 32 funty (14,5 kg) | 27018 |
| NWJ | 2-5 / 8-calowy (67 mm) | 5-TPI | 1 stopa (305 mm) | 7 funtów (3,2 kg) | 27009 |
| NWJ | 2-5 / 8-calowy (67 mm) | 5-TPI | 2 stopy (610 mm) | 15 funtów (6,8 kg) | 27010 |
| NWJ | 2-5 / 8-calowy (67 mm) | 5-TPI | 3 stopy (914 mm) | 18 funtów (8,2 kg) | 27011 |
| NWJ | 2-5 / 8-calowy (67 mm) | 5-TPI | 5 stóp (1,5 m) | 30 funtów (13,6 kg) | 27012 |
| NWJ | 2-5 / 8-calowy (67 mm) | 5-TPI | 10 stóp (3,1 m) | 60 funtów (27,2 kg) | 27013 |
Pręty wiertnicze z serii Wireline:
| Specyfikacje prętów wiertniczych | ||
| Rozmiar | OD (mm) | ID (mm) |
| WLA | 44.7 | 37.3 |
| WLB | 55.7 | 46.1 |
| WLN | 70,0 | 60.2 |
| WLH | 89,0 | 78,0 |
| WLP (PHD) | 114,5 | 101,5 |
| AW / AWJ / AWY | 43.7 | 30.7 |
| BW / BWJ / BWY | 54,0 | 38,0 |
| NW / NWY | 66.8 | 51,0 |
| HW | 89,0 | 71,0 |
| Φ42 | 42,0 | 30,0 |
| Φ50 | 50,0 | 37,0 |
| Φ60 | 60,0 | 48,0 |
| Φ70 | 73,0 | 54.6 |
| Φ90 | 89,0 | 69,0 |
| S75 | 71,0 | 61,0 |
Seria AW, BW, NW, AWJ, BWJ, NWJ, N3, N4:
| Rozmiar | OD | Rod Body ID | Waga | Liczba wątków na cal | Tom | ||||
| w | mm | w | mm | funty / 10 stóp | kg / 3m | gal / 100ft | L / 100m | ||
| AW | 1,75 | 44.5 | 1.25 | 31.8 | 44 | 19.6 | 3 | 6 | 75 |
| BW | 2.13 | 54 | 1,75 | 44.5 | 40 | 18.2 | 3 | 12.5 | 155 |
| północny zachód | 2.63 | 66.7 | 2.25 | 57.1 | 51 | 23.3 | 3 | 20.7 | 257 |
| AWJ | 1,75 | 44.5 | 1.37 | 34.9 | 33 | 14.7 | 5 | 7.2 | 90 |
| BWJ | 2.13 | 54 | 1,75 | 44.5 | 40 | 18.2 | 5 | 11.8 | 146 |
| NWJ | 2.63 | 66.7 | 2.25 | 57.1 | 55 | 24.6 | 4 | 19.6 | 244 |
| N3 | 2.38 | 60,45 | 1.13 | 28.7 | Nie dotyczy | Nie dotyczy | 3 | 80.1 | 36,33 |
| N4 | 2.13 | 54.1 | 1 | 25.4 | Nie dotyczy | Nie dotyczy | 4 | 80.1 | 36,33 |
| Nie | Rozmiar | Pręt wiertniczy | Rodzaj gwintu | Surowiec | |
| OD mm | ID mm | ||||
| 1 | AWJ | 44.5 | 34.1 | Standard DCDMA | 45MnMoB R780 |
| AWY | |||||
| 2 | BWJ | 54 | 44.5 | ||
| BWY | |||||
| 3 | NWY | 67 | 57 | ||
| 4 | HW | 89 | 77.8 | ||
| 5 | Φ42 | 42 | 32 | Standard chiński GB | R780 |
| 6 | Φ50 | 50 | 39 | R780 | |
| 7 | Φ60 | 60 | 48 | R780 | |
